Ферритовые фильтры на интерфейсном кабеле

Ферритовые фильтры на интерфейсном кабеле

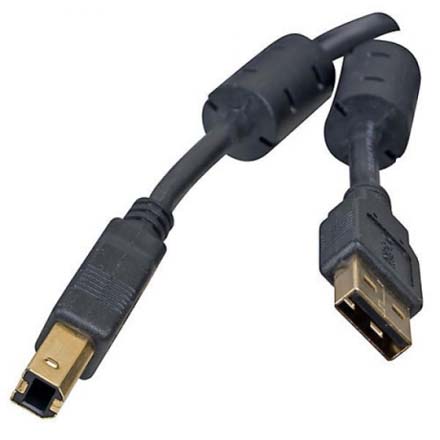

Многие видели на интерфейсных кабелях, предназначенных для подключения к компьютерам периферийных устройств, своеобразные утолщения, представляющие собой надетые на кабель заключенные в пластмассовую или резиновую оболочку ферритовые цилиндры. Это фильтры, подавляющие помехи. К сожалению, не все производители отличаются честностью, в результате чего вместо ферритовых цилиндров на кабелях встречаются их муляжи — пустые круглые обоймы без ферритов или даже сплошные пластмассовые имитации фильтров.

Если, например, на кабеле для подключения монитора к аналоговому выходу компьютера ферритовые цилиндры отсутствуют или заменены муляжами, на экране может появиться весьма заметный муар — результат воздействия помех. Если ферритовые фильтры отсутствуют на USB-удлинителе, это может привести к неработоспособности подключенного с его помощью модема для мобильного Интернета (очень частая проблема).

Отсутствие ферритовых цилиндров на интерфейсном кабеле может быть причиной отсутствия устойчивой связи компьютера с цифровым фотоаппаратом, flash-плейером, съемным USB-диском. Устройства с питанием от сети 220В — принтеры, сканеры, внешние жесткие диски — обычно менее требовательны к качеству интерфейсных кабелей.

Проверить, выбирая кабель, настоящие ли на нем ферритовые цилиндры или только их муляжи, не разбирая фильтры и даже не вскрывая упаковку кабеля, можно с помощью мощного
компактного магнита. Такие магниты имеются в современных динамических головках.

Если нет возможности заменить кабель без фильтров полноценным, можно доработать его, надев вместо отсутствующих цилиндров ферритовые кольца. Для этого кабель придется разрезать на две части (желательно посередине). Заодно можно уменьшить его длину, что также благоприятно скажется на качестве связи. Надев на каждую половину кабеля нужное число ферритовых колец, их разрезанные провода сращивают и изолируют, не забыв срастить и экранирующую оплетку.

Наиболее пригодны к доработке кабели с «толстой» экранирующей оплеткой и в прозрачной внешней изоляции. Последнее позволяет, не разрезая кабель, убедиться в наличии оплетки (иногда она отсутствует) и ее качестве. Также весьма желательно, чтобы красный и черный провода кабеля, по которым подается напряжение питания, были большего сечения, чем сигнальные провода.

Примером может служить доработка приобретенного для подключения к компьютеру USB-модема для мобильного Интернета кабеля USB-A(вилка)—USB-A (розетка) длиной 1,8м без ферритовых фильтров. Кабель был разрезан и укорочен до 1м. На каждую его половину были надеты по два ферритовых кольца 600НН типоразмера 22x10x6 мм и сделан один виток.

Со стороны подключения модема кольца расположены на расстоянии около 20см от розетки USB-A — отрезок кабеля между кольцами и модемом служит своеобразным противовесом для антенны модема.

При подключении к любому из имеющихся компьютеров мобильного модема с помощью доработанного кабеля все проблемы с устойчивостью связи исчезли.

Как выбрать HDMI-кабель? — Разбор

Вы когда-нибудь задавались вопросом что за странная ситуация с ценой на HDMI-кабели? На Яндекс.Маркете за трехметровый HDMI-кабель цена стартует с 131 рубля, а заканчивается проводом почти за полмиллиона! Понятно, что кабель за пол ляма — это какая-то единичная дичь.

Но есть масса вариантов за 10, 20, 30 тыс. И судя по описанию этих кабелей, каждый из них создан по космическим технологиям и обещается потрясающее качество изображения.

Так всё же. Влияет ли цена кабеля на качество изображения? Какие бывают стандарты HDMI кабелей? И какой HDMI-провод выбрать для 4K телевизора и консолей нового поколения?

Сегодня вместе с вами разбираемся в HDMI кабелях.

Давайте сразу расставим точки над i. HDMI — это цифровой интерфейс High Definition Multimedia Interface.

А значит, в отличие от старых аналоговых интерфейсов типа компонентного видео, цифровой сигнал существенно менее чувствительный к помехам. Ведь задача цифрового сигнала просто передать нули и единицы, а не идеально чистый сигнал.

Поэтому если ваш HDMI-кабель исправно работает, покупать новый дорогущий, усыпанный позолотой и бриллиантами провод не стоит. От этого ваши Web-рипы Blu-Ray-ремуксами не станут.

Но в то же время это не значит, что HDMI-кабели не отличаются по качеству и возможностям. И хотя покупать провод за 500 тысяч рублей конечно же не стоит, но и покупка самого дешевого кабеля тоже может быть не лучшей идеей. Дешевый кабель может просто не справиться с передачей сигнала из-за низкой пропускной способности. В этом случае на экране вы не увидите не только помех, но и вообще чего-либо. Поэтому для HDMI кабеля самое важное — это пропускная способность. Но от чего она зависит? Давайте выясним.

Материалы

Начнем с материалов. Совсем уже дешевые кабели часто делают со стальной или алюминиевой проводкой внутри, а оба этих материала не лучшие проводники. Поэтому таких предложений стоит избегать.

Также бывают варианты с медным покрытием, которое также совершенно не помогает. Поэтому такие варианты тоже нам не подходят. Но какой же материал проводника нам нужен? Наверное, нам надо искать кабели из золота или какого-нибудь плутония? Нет! Простой проводник из меди — идеальный вариант для передачи цифрового сигнала.

И это очень хорошие новости, потому как медь — недорогой материал. Поэтому и медные HDMI стоят не дороже своих стальных и алюминиевых собратьев.

Но стоит ли раскошелиться на медный провод с серебряным покрытием или даже чистое серебро внутри? — Нет! Если только вы не собрались снять оплетку с кабеля и сделать себе классную серебряную цепочку. В других случаях серебряный проводник будет излишним.

Толщина

Но вот, что действительно важно — так это толщина проводки, которая измеряется, как бы это пафосно не звучало, в калибрах. Система измерения американская, обозначается тремя буквами AWG — American Wire Gauge или по-русски Американский калибр проводов.

И, как бы это ни было контринтуитивно, чем меньше значение AWG — тем толще провод. Например, вот значения AWG для одножильных проводников.

Одножильные проводники

Естественно, чем толще проводник — тем меньше сопротивление. Поэтому более толстые провода можно делать длиннее не боясь потери сигнала. И если производитель кабеля серьёзно настроен, он гордо укажет значение AWG в спецификациях.

Но, к сожалению, делать бесконечно толстые провода не можем из-за сложностей с пайкой, да и толстый кабель просто не будет сгибаться. Поэтому значения AWG для HDMI кабелей редко превышает 24-й калибр, который позволяет сделать кабель длиной до 8 метров не боясь различных помех. При этом 32 калибра хватит максимум на 1,5 м.

Помехи

Кстати, говоря о помехах. Часто на кабелях можно увидеть вот такие утолщения:

Обычно они встречаются на силовых проводах, но и на HDMI-кабелях такое встречается нередко.

Внутри этих утолщений находятся ферритовые кольца. Но зачем они нужны и нужны ли они вообще? Материал феррит помогает ослаблять шумовые помехи в кабеле, он захватывает магнитное поле и рассеивает его в виде тепла. Такая штука может быть полезной если рядом много силовых кабелей или любых других источников электромагнитных помех.

Но феррит — не единственный способ экранирования от внешних шумов. Гораздо лучше с этим справляется качественная толстая оплетка. Поэтому наличие ферритовых колец — это скорее признак кабеля с плохой оплеткой и брать такие провода скорее не стоит.

Тем более, при желании можно будет докупить внешний ферритовый фильтр и просто нацепить его на провод. Это поможет решить проблему с экранированием если у вас такая есть.

Золото

Но если феррит не помогает, то золотое покрытие контактов может быть очень даже полезным.

И, естественно, я говорю не о внешнем покрытии разъёма. Это не влияет вообще ни на что. Это всё равно, что покрыть золотом коннектор USB-C или интерьер школы в Екатеринбурге:

Выглядит эффектно, но:

• последствия для психики могут быть необратимыми.
• как там дети учатся, реально…
• толку никакого.

Стандарты

Итак, с материалами разобрались, поэтому переходим к самому интересному — сертификация!

Вопреки общему заблуждению сами кабели не делятся по известным нам спецификациям HDMI 1.4, 2.0, 2.1. Это всё стандарты разъемов и к кабелям они не имеют никакого отношения.

Всё что требуется от кабеля — это иметь пропускную способность не ниже указанной в стандарте. Поэтому HDMI-кабели сертифицируются исключительно по пропускной способности.

Существует несколько версий сертификации. Если кратко сейчас актуальны:

• HDMI High Speed пропускная способность — 8 Гбит/с, что соответствует стандарту HDMI 1.4, и такой кабель потянет 4К видео, 30 К/с
• HDMI Premium High Speed, тут уже 18 Гбит/с, HDMI 2.0 и 4К 60 К/с
• HDMI Ultra High Speed — 48 Гбит/с, HDMI 2.1, 4К 120 К/с или даже 8К 60 К/с — именно такой провод надо брать если вы планируете брать консоль нового поколения и гамать в 4К 120 FPS или вдруг у вас есть 8K телик.

Не спешите покупать новый кабель уже сейчас. Во-первых потому, что такой кабель точно будет в комплекте с консолями нового поколения. А во-вторых, если у вас есть старый качественный кабель, есть большая вероятность, что он тоже справится с потоком данных в 48 Гбит, даже если он не был сертифицирован под такие скорости.

Дело в том, что все кабели, начиная с давнишнего HDMI 1.3, конструктивно не отличаются между собой, поэтому они, собственно, обратно совместимы.

Всё отличие в качестве изготовления. Например, переход с 18 ГБит/с до 48 Гбит/с получилось достичь только благодаря улучшенной технологии производства медной проволоки, которая позволила минимизировать микродефекты внутри. Поэтому, единственное, зачем вам может понадобиться новый кабель — это особая форма коннектора, для телевизоров плотно стоящих к стене, или увеличенная длина.

В этом случае выбирайте кабели с толстыми проводами и оплеткой. Но стоит учитывать, что на текущий момент нет доступных кабелей HDMI 2.1 длиннее 3 метров. Точнее они есть, но то что они будут работать гарантий никаких. И если уж вам нужен такой длинный кабель, то придется раскошелиться на оптоволоконный вариант за 20-50 тысяч рублей. Либо уже подвинуть приставку ближе к телевизору. Тут вам решать.

Ферритовые кольца для розеток

Индикация на дисплее исчезает в режиме передачи, при запущенном двигателе. При выключенном двигателе и в режиме приема изменений нет.

Есть другой способ побороться с наводкой – вместо комплектного соединительного кабеля можно использовать патч-корд (кабель для сетевой карты) 6 категории, купленный в компьютерном магазине. Только надо обратить внимание на распайку, т.к. бывает кабель для соединения между ПК, а там, другая немного распайка. У нормального кабеля цвет проводов должен быть идентичен (прямая распайка) на обоих штекерах. Но, я патч 6-го класса не нашел, только 5-го и экспериментировать не стал.

На фото две ферритовые защелки черного цвета, защелкнутые на соединительном кабеле, а на фото раскрытая ферритовая защелка, только белого цвета. Приобретаются защелки в магазинах радиодеталей.

При запуске происходит скачек напряжения, который может вывести из строя доп. оборудование (навигатор, видеорегистратор, радар-дектор и т.д.). Поэтому многие производители рекомендуют включать доп. оборудование после запуска двигателя.

Ферритовая защелка дополнительно снижает помехи от бортовой сети авто, но

‘

Антенна — вещь индивидуальная, но могу сообщить, что я сейчас катаю CB-77 Optim, это китайский вариант французской President GEORGIA или итальянской Sirio MICRO 30 S-MAG, высотой всего 32 см.
Пока могу сообщить только, что при проверке с стоящей машиной укомплектованной MJ-200+ (4 Вт) и антенной Sirio T3-27 Mag, дальность связи составляла 6-8 км трассы в холмистой местности. Причем меня слышали дольше, чем я.
В начале ноября должен поехать Ижевск — Пермь — Екатеринбург и, возможно, Челябинск. Проверю в условиях реальной трассы тогда и посмотрим стоит о ней что-то писать или нет. Сравнивать буду с Sirio T3-27 Mag.
А пока только общие фото.

‘

Да, но проблема была не в защитном кружке под магнит антенны.
Во-первых мне попалась не исправная антенна.
Во-вторых была «Виновна» наводка в соединительном кабеле, что и удалось устранить ферритовыми защелками.

‘

Оговорюсь сразу — я не отрицаю и не опровергаю общих истин, но я искал антенну, которая в комплекте с моей рацией (MegaJet – 555) обеспечит, удовлетворяющие меня качество и дальность связи.

При выборе антенны для Си-Би рации я исходил из следующих критериев: не хочу сверлить крышу, не хочу походить на троллейбус.
Первоначально считал, что использовать рацию буду в основном на трассе. Приобрел антенны Sirio T3-27 Mag и CB-77 Optim.
У нас в городе есть авторадиоклуб «Искра», который установил репитер и члены которого, на канале 19 FM, передают дорожную обстановку (пробки, аварии, местоположение работающих мобильных постов ДПС и т.д.). К хорошему привыкаешь быстро – стал пользоваться Си-Би связью постоянно. Хотя фанатом Си-Би не стал.

Sirio T3-27 ИМХО одна из оптимальных невысоких антенн на магнитном основании,

но меня не устроили появляющийся на скорости более 70-80 км свист и необходимость складывать ее при въезде в гараж.

CB-77 Optim, для ежедневной эксплуатации, показалась мне более оптимальной т.к. складывать ее не надо (высота всего 32 см).

Дальность, на которой меня принимали на трассе, равнялась 6-8 км. С репитером клуба «Искра» этого радиуса достаточно и в городе. Но…

При использовании магнитной антенны каждый раз, когда надо попасть в багажник (никогда не думал, что так часто им пользуюсь), необходимо придержать кабель антенны, чтобы не повредить его.

Это, на первый взгляд, незначительное неудобство, было первым, что стало причиной желания установить антенну стационарно.
Вторым моментом, утвердившим меня в этом решении, было обмерзание крыши в период межсезонья, в результате которого на крыше намерзают капельки воды, которые не позволяют установить убранную в багажник авто магнитную антенну на крышу непосредственно перед поездкой.

В настоящее время приобрел антенну SIRIO TRIFLEX, которая устанавливается вместо штатной радиоантенны.

Антенна трех диапазонная FM/Ci-Bi/GSM 900. Диапазон GSM 900 российские умельцы уже научились переделывать в УКВ 430 МГц. Судя по отзывам на форумах дальность связи с этой антенной 5-10 км, что меня вполне устраивает. Несколько смущает то, что она проектировалась под современную (заднею) установку. Жду весну…
