Как подключить трехклавишный выключатель с розеткой

Как подключить трехклавишный выключатель с розеткой

Управление светом осуществляется выключателями. Чаще всего используются одноклавишные приборы. Однако если необходимо управлять большим количеством приборов, применяются двухклавишные и трехклавишные модели. Еще большей функциональности и универсальности можно добиться, если установить тройной выключатель с розеткой. Об особенностях тройников и схеме их подключения пойдет речь в этой статье.

Сферы применения

Тройные выключатели используются для переключения трех групп осветительных приборов. Возможно создание комбинированного освещения, когда используются и центральный и локальный свет, многорожковые люстры, разноуровневые светильники в гипсокартонных потолках и т.д.

выключатель

К плюсам тройников можно отнести следующие характеристики:

  • экономный расход электроэнергии;
  • небольшие габариты;
  • привлекательный дизайн;
  • возможность с одного места управлять осветительными приборами в разных помещениях;
  • возможность использовать там, где применение диммеров нецелесообразно по техническим условиям;
  • при желании можно менять интенсивность освещенности помещения.

Экономия электричества достигается следующим образом. К примеру, в помещении имеется шестиламповая люстра, для которой выделен одинарный выключатель. При включении света используются все шесть ламп, потому что иного варианта подачи электричества просто не предусмотрено. Если же осветительные приборы разбиты на зоны, то после нажатия одной из клавиш будут включаться две или три лампы, чего может быть вполне достаточно для хорошей освещенности, и расход электроэнергии будет ниже.

шестиламповая люстра

Итак, использование тройников оправдано при достижении следующих целей:

  • изменения интенсивности света одного из осветительных приборов;
  • управления из одного места сразу несколькими источниками света;
  • управления отдельными зонами освещения в рамках одной комнаты.

Советы по выбору

При выборе выключателя с тремя клавишами и розеткой рекомендуется избегать недорогих товаров производства Китая. Изделия «made in China», как правило, низкокачественные, а в случае с электротоварами невысокое качество означает экономию на собственной безопасности. Выбор остальных параметров — дело вкуса.

На рынке представлены изделия разных типов:

  1. Проходные выключатели. Отличаются удобством в использовании, часто выбираются для установки в протяженных коридорах. Работают такие приборы следующим образом: на входе в помещение происходит включение электроприбора, а на выходе — отключение. Такой принцип делает эксплуатацию электроприборов более комфортной в условиях длинного коридора или большой комнаты (зала).
  2. Устройства с индикаторами. Выпускаются два типа таких приборов. В одном случае маячок зажигается при выключении прибора и указывает на его местоположение в темном помещении. На втором типе устройств индикатор подключается после срабатывания клавиши и показывает, что в таком-то месте горит лампочка. Данная разновидность приборов удобна тем, что напоминает о невыключенном свете.

При покупке рекомендуется обращать внимания на следующие обстоятельства:

  1. Внешний вид товара. Не должно быть каких-либо повреждений механического характера на корпусе, в том числе вмятин или заусенцев.
  2. Кнопки должны легко поддаваться надавливанию, издавая при этом специфические щелчки.
  3. На обратной стороне товара должна быть схема подключения трехклавишного выключателя с розеткой.
  4. Контактные клеммы должны без усилий крутиться и обеспечивать надежную фиксацию проводов.
  5. Желательно, чтобы клеммы были оснащены самозажимными механизмами. Такие клеммы удобнее в ходе эксплуатации.

Компании-производители

Нередко выбор того или иного выключателя с розеткой обусловлен привлекательностью дизайна. К примеру, испанская фирма «Fede» производит модели, стилизованные под старину. Продукция немецкой компании «Gira» отличается современным изысканным дизайном. Электрика от французского производителя «Legrand» удачно встраивается в окружающий интерьер: производятся как вертикальные, так и горизонтальные модификации. Пожалуй, самый широкий выбор изделий представляет компания «ABB». В производственной линейке этой швейцарской компании имеются и изделия со светодиодной подсветкой.

Среди российских производителей можно выделить «Кунцево-Электро». Компания выпускает несколько моделей трехклавишных выключателей:

  • БЭЛЛА БКВР-039 (имеется розетка без заземлительного контакта);
  • БЭЛЛА БКВР-212 (есть индикационная подсветка);
  • БЭЛЛА БКВР-036 (модель оснащается евророзеткой и защитными шторками).

Указанные выключатели работают в сетях 220 В с номиналом тока 10 А. Производятся в России модели и под номинальный ток 16 А с заземлением. К примеру, НПО «Электротехника» выпускает модели БЗВРзк-С и БЗВРзкш-С.

Схема подключения

Перед тем как подключить трехклавишный выключатель с розеткой, рекомендуется изучить типовую схему установки тройного выключателя (как с розеткой, так и без нее). В распределительной коробке имеется два провода (нулевой — синего цвета и фазовый — коричневого). Иногда встречаются и другие цвета или даже бесцветные провода. К нулю подключается три нулевых провода от осветительных приборов, а один провод идет на розетку. В квартирах нуль обычно направляют сразу к светильнику, а от стены отходят лишь фазовые провода. Если выключатель оснащен розеткой, то имеется еще один ноль.

схема

На схеме показано, что к выключателю и розетке подводится пять проводов. Если не учитывать розетку, таких проводов будет четыре.

Ниже представлена пошаговая инструкция по подключению тройного выключателя с розеткой:

  1. Отключаем электропитание в сети. Для этого используем автомат-выключатель, ответственный за конкретное помещение или все здание в целом. Обесточивание сети — ключевой момент, обеспечивающий безопасность проведения работ.
  2. Снимаем старый выключатель. Вначале демонтируем кнопки, затем рамку, а после этого откручиваем винты и достаем выключатель из стены. Высвобождаем провода, после того как слегка ослабили контактные крепления.
  3. Ищем фазовый провод. Вновь подключаем напряжение и при помощи индикационной отвертки находим провод, отходящий от электрощита. При нахождении фазы индикатор начнет светиться. Найденный провод помечаем, чтобы в дальнейшем не потерять его.
  4. Выполняем подключение для нового выключателя. После нахождения фазы снова обесточиваем сеть и начинаем установку прибора. На обратной стороне выключателя имеется схема подключения, где есть подсказка о местах, к которым нужно присоединить фазу и оставшиеся три провода. Осуществляем подключение в соответствии со схемой.
  5. Устанавливаем выключатель и розетку в ниши. Тщательно закручиваем контакты. Блок закрепляем зажимными винтами, устанавливаем облицовочную панель с клавишами.
  6. Тестируем систему на работоспособность. Для этого подключаем ток и проверяем работу всех кнопок.

В домах старой планировки установка тройных выключателей возможна только на участках, где стыкуются санузел, коридор и кухня. В комнатах же можно установить только одноклавишные или двухклавишные выключатели. Если все же необходимо установить в этих помещениях тройники, понадобится внести изменения в проводку.

Обратите внимание! Фазовый провод может иметь только одно направление — на выключатель. При этом нуль должен направляться на осветительные приборы. Если пренебречь этим правилом, светильник постоянно будет находиться под напряжением, и обычная замена ламп может обернуться ударом тока.

При наличии розетки схема подключения остается практически такой же. Фазовые провода направляются к нужным контактам, а розетка питается от еще одного нуля, а также фазовой перемычки, отходящей от выключателей.

Читайте так же:
Размеры выключателя вгт 110

Если внимательно изучить схему, установка трехклавишного выключателя с розеткой не должна вызвать особых сложностей. Во время проведения любых электромонтажных работ рекомендуется уделять особое внимание соблюдению техники безопасности.

Как подключить трехклавишный выключатель

Сегодня мы хотим рассказать вам, как подключить трехклавишный выключатель на примере выполнения освещения в кухне, ванной и санузле.

Перед тем как начать выполнять инсталляцию трехклавишного выключателя света, необходимо приобрести материалы:

• силовой 3-х и 4-х жильный кабель с сечением жил 1,5 мм² (например, ВВГ 3х1,5 производства КЗ «КАБЭКС»). В случае если в щит не подведено защитное заземление или корпусы светильников, которые будут установлены, выполнены из пластика, понадобится 2-х жильный кабель без жилы заземления (например, ВВГ-П 2х1,5 производства КЗ «КАБЭКС»);
• соединительная коробка диаметром 100 мм;
• монтажная коробка, в которой будет установлен выключатель 3-х клавишный;
• выключатель 3-х клавишный;
• монтажные и крепежные принадлежности (хомуты, маркировки, клеммы и т.д.);
• светильники.

Кроме того, чтобы смонтировать трехклавишный выключатель и выполнить прокладку кабеля, необходимо иметь следующие инструменты:

• инструмент для изготовления «канавок» в стене (штроборез или болгарка с алмазным диском и перфоратор с плоской лопаткой, а также коронки для круглых отверстий);
• шуруповерт с набором насадок или набор отверток;
• отвертка с индикацией или тестер (мультиметр);
• монтажный нож и пассатижи или инструмент для снятия изоляция;

При выполнении электромонтажных работ важно соблюдать правила техники безопасности. Поэтому перед началом работ необходимо произвести отключение напряжения: рычаг автоматического выключателя (АВ) перводим в нижнее положение и проверям наличие напряжения. Для этого индикаторной ответкой дотрагиваемся к неподключенной клемме автомата. Если напряжение отключено, то светодиод, находящийся в отвертке, не засветится. Если же индикатор засветился, то напряжение все-таки имеется, и это может свидетельствовать о неисправности автомата. В таком случае необходимо обратиться к квалифицированному специалисту, который произведет замену защитного аппарата.

При использовании тестера необходимо первым делом выставить переключатель на измерение переменного напряжения (обозначается «

V» или «АСV») и установить 750 В. После этого одним щупом прикасаемся к клемме автоматического выключателя, а другим – к нулевой шине. Если на индикаторе значение «0» не изменилось, напряжения нет и можно приступать к монтажу, если же значение выше нуля, необходимо обратиться к квалифицированному специалисту, который произведет замену защитного аппарата.

Убедившись, что питание не подается, можно переходить к следующему этапу – подготовительным строительным работам. При помощи штробореза или болгарки и перфоратора сначала выполняют вертикальные и горизонтальные специальные канавки — штробы, а также производят отверстия для установки соединительных и монтажных коробок. Необходимо отметить, что устанавливать выключатель света трехклавишный рекомендуется на высоте 0,9-1,5 м над уровнем пола. Также выбирая место, где будет установлен выключатель 3 клавишный, необходимо учитывать следующий фактор — доступ к выключателю не должен затрудняться открытой дверью.

После того как предварительные работы выполнены, можно начинать прокладку кабеля для подключения трехклавишного выключателя. От распредщита до соединительной коробки прокладываем 3-х жильный кабель, оставляя на конце запас длины примерно 10-15 см. Оставлять запас необходимо, чтобы в случае повреждения можно было выполнить повторное подключение, соединение или ответвление жил кабеля.

Подключение в электрощите

Используя строительный нож, пассатижи или специальный инструмент для зачистки кабеля, производим зачистку кабеля, а его жилы подключаем по следующей схеме:

• клемма автоматического выключателя (фаза) – жила белого или натурального (серого) цвета;
• свободная клемма нулевой шины (рабочий ноль) – жила синего (голубого) цвета;
• свободная клемма шины заземления (заземление) — жила желто-зеленого цвета.

В распредкоробке также производится снятие оболочки и изоляции. Для удобства распознания жилы кабеля рекомендуется обозначить специальными маркерами. Маркировку лучше всего выполнить так:

• жила серого или белого цвета (фаза) – маркировка «L»
• жила синего цвета (рабочий ноль) — маркировка «N»;
• жила желто-зеленого цвета (заземление) – маркировка «РЕ».

Схема подключения трехклавишного выключателя и его монтаж

Для осуществления правильного подключения трехклавишного выключателя света понадобится 4-х жильный кабель с любой расцветкой жил, кроме желто-зеленой (например, ВВГ 4х1,5 производства КЗ «КАБЭКС», изготавливаемого по ГОСТ 31996, с изоляцией белого (серого), коричневого, черного и синего цветов).

От распределительной коробки к месту, где предполагается устанавливать трехклавишный выключатель, в штробе прокладываем 4-жильный кабель таким образом: оболочку и жилы кабеля с обеих сторон зачищаем, а для удобства распознавания жилы маркируем:

• жила белого (серого) цвета – маркировка «L» (основная фаза от распредщита к выключателю);
• жила коричневого цвета – маркировка «L1» (фаза для первого светильника);
• жила черного цвета – маркировка «L2» (фаза для второго светильника);
• жила синего цвета – маркировка «L3» (фаза для третьего светильника).

Перед началом работ необходимо определиться с тем, как подключить трехклавишный выключатель. Для этого необходимо посмотреть на обратную сторону выключателя. На задней стороне указывается схема подключения трехклавишного выключателя, из которой можно понять, к какой клемме необходимо подключать какой кабель. Чаще всего подключение трехклавишного выключателя осуществляется так: жилу белого (серого) цвета с маркировкой «L» подключаем на верхнюю клемму выключателя, а жилы с маркировками «L1», «L1» и «L3» соответственно – на нижние. После подключения жил кабеля на соответствующие клеммы выключатель 3-х клавишный можно закрепить в монтажной коробке при помощи лапок выключателя или специальных винтов.

Подключение осветительных приборов

Для подключения светильников, которые будут управляться через выключатель света трехклавишный, понадобится 3х жильный кабель (например, ВВГ 3х1,5 производства КЗ «КАБЭКС», изготавливаемого по ГОСТ 31996, с изоляцией белого (серого), синего и желто-зеленого цветов).

От распределительной коробки к месту, где предполагается установить первый светильник, прокладывается указанный выше кабель в штробе, а также в трубе, установленной в перекрытии. Для протяжки кабеля в трубе рекомендуется воспользоваться оцинкованным тросом с полимерным покрытием. После этого необходимо зачистить кабель с обеих сторон и промаркировать жилы:

• жила белого (серого) цвета – маркировка «L1» (фаза первого светильника);
• жила синего цвета – маркировка «N» (ноль);
• жила желто-зеленого цвета – маркировка «PE» (заземление).

После крепления светильника можно выполнить его подключение. Если жилы провода светильника многопроволочные, то их необходимо предварительно обжать при помощи наконечников. После этого можно производить подключение:

• жила кабеля синего цвета — провод светильника такого же цвета (синего или голубого цветов);
• жила кабеля желто-зеленого цвета (заземление) — специальное болтовое соединение на корпусе светильника или провод светильника желто-зеленого цвета;
• жила белого (серого) цвета – оставшийся провод. Чаще всего это провод с изоляцией черного или коричневого цветов.

Читайте так же:
Проходной накладной выключатель схема подключения

Подключение оставшихся светильников осуществляется так же, как и первый светильник, с одним различием – жилы белого (серого) цвета маркируем «L2» и «L3» (фаза светильника 2 и 3 соответственно).

После того как мы выполнили прокладку и подключение светильников, возвращаемся к распределительной коробке, в которой жилы с одинаковыми маркировками необходимо объединить в группы и соединить при помощи пайки, сварки или клеммных соединителей (например, самозажимные или винтовые клеммы Wago).

В случае если у вас нет заземления, или корпусы осветительные приборов выполнены из пластика, или другого непроводящего электрический ток материала, то схема подключения трехклавишного выключателя остается такой же. Однако для подключения кабели с жилой заземления (3-х жильные) необходимо заменить на кабели 2-х жильные, например, кабель ВВГ-П 2х1,5.

После того как все работы выполнены, на механизм выключателя устанавливают рамку и клавиши, а в светильники вставляют лампы и плафоны.

В видеоролике, который прикреплен в начале данной статьи, наглядно показано подключение трехклавишного выключателя и трех светильников.

Как подключить трехклавишный выключатель

Современные тенденции управления системами освещения развиваются не только в направлении комфортного функционирования и разнообразного дизайна, но и повышения уровня экономности. Одним из таких методов является использование трехклавишных выключателей, которые могут контролировать три группы осветительных приборов с одной точки доступа.

Преимущества использования одного трехконтурного устройства очевидны. Это эстетичный внешний вид, менее трудозатратная прокладка электрических кабелей к месту подключения. Выбивание в стене одной технологической ниши для размещения монтажной коробки вместо нескольких.

Используются такие устройства для освещения комнат со сложной конфигурацией, длинных коридоров или контроля с одной точки нескольких помещений: санузла, ванной комнаты и прихожей.

schneider выключатель трехклавишный

В последнее время меня по почте и в комментариях часто спрашивают и просят проконсультировать о таком, казалось бы, обычном устройстве. Поэтому сегодня подробно разберем тему как подключить трехклавишный выключатель. P.S. в данном примере используется трехклавишный выключатель schneider electric.

Выключатель трехклавишный подвергается более интенсивной эксплуатации, чем остальное электро коммутационное оборудование. Надежность конструкции устройства должна обеспечивать средний срок службы до 10 лет. Неисправности, возникающие в процессе эксплуатации, можно разделить на две категории:

  • — механические – связаны с поломкой вешних и внутренних элементов корпуса, пружин, крепежных элементов, стирания клавиш и т. д.;
  • — электрические – расшатывание контактных зажимов в электрической части механизма, и, как следствие, подгорание кабелей и всего устройства в целом.

Любые поломки, приводящие к нарушению целостности устройства или его отдельных элементов, требуют замены всего изделия.

Работы по ремонту или замене выключателей, как и любого другого электрооборудования, должен производить специалист с соответствующим уровнем допуска. Помещение, где производятся ремонтные работы, должно быть в обязательном порядке обесточено.

Приобрести такие выключатели можно в любом магазине электротоваров. Схема подключения трехклавишного выключателя, довольно сложная на первый взгляд, так же не будет представлять особых проблем после внимательного ознакомления с предоставленной статьей.

Конструкция трехклавишного выключателя

Большое количество компаний, выпускающих электротехническое оборудование, производят множество моделей выключателей. Устройства имеют значительные различия по внешнему дизайну и немного меньшие по внутреннему составу. Однако те ограничения, которые накладывает типизированная сеть электропроводки в квартирах, вынуждает использовать выключатели с ограниченным числом коммутационных секций в механизме управления.

Если же появляется возможность провести глубокую модернизацию электросети, использование тройных выключателей обеспечит более гибкий и экономный контроль источников освещения.

Подключение трехклавишного выключателя, по сути, ничем на отличается от подключения одно и двухклавишных.

Один из питающих кабелей подключается на вход выключателя, а кабеля осветительных приборов подключаются к выходным контактам (к соответствующим контактам коммутационной колодки).

Различия состоят в количестве контактов коммутационных групп – один, два или три. На фотографии продемонстрирована монтажная часть простейшего, типичного трехклавишного выключателя.

Хорошо видна разница между входным контактам, на который подается фаза и выходными контактами, к которым подключаются кабеля ведущие к лампам освещения. Нулевые провода каждого светильника объединяются вместе и подключаются к нулевому проводу в коробке.

Монтаж самого механизма трехклавишного выключателя в подрозетник осуществляется с помощью суппорта который крепится при помощи шурупов или посредством специальных распорных лапок. После того как механизм выключателя будет надежно зафиксирован поверх устанавливается декоративная рамка которая крепится на защелках.

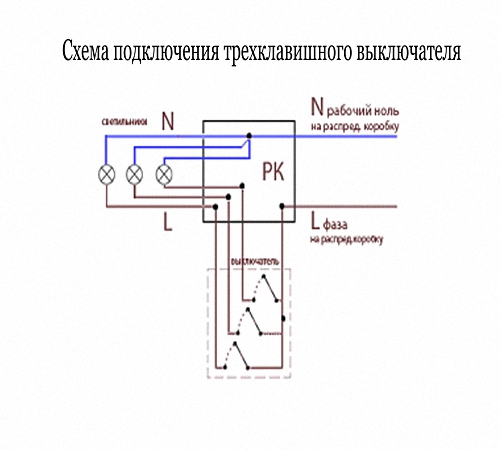

Схема подключения трехклавишного выключателя

Использование тройного выключателя оправдано, когда есть необходимость управлять большим количеством зон освещения и/или многоуровневым освещением. Это даст возможность не только контролировать расход электроэнергии, но и облегчит техничное исполнение дизайнерских решений в помещении.

подключение трехклавишного выключателя

Однако для эффективного использования устройства нужно правильное исполнение и оптимальная схема подключения трехклавишного выключателя.

собираем провода в коробке

В распределительную коробку от щитка заходит питающий кабель: синий провод ноль, коричневый фаза. Фазу обязательно нужно подключать на выключатель (в нашем случае к общему контакту). На общий контакт выключателя подсоединен белый провод (его видно на фото), три остальных которые идут из коробки к выключателю это провода подключенные к «выходным» контактам (в коробке они будут подключаться к фазным проводам светильников).

Процесс подключения устройства потребует следующего набора инструментов: плоская и крестовая отвертка, в зависимости от типа шурупов использующихся в механизме, стриппер или бокорез – инструмент для снятия изоляции, можно заменить обычным ножом, кусачки или пассатижи.

как установить выключатель трехклавишный

Алгоритм выполнения работ по установке может иметь следующие пункты.

ВАЖНО! Прежде чем начать монтажные работы убедитесь, что сеть обесточена. Если к главному рубильнику имеется свободный доступ, повесьте предупреждающую табличку о проведении электротехнических работ.

На месте установки устройства из стены должно выходить четыре провода. Это может быть четырехжильный кабель. Чаще имеется один одножильный, который является фазой, поступающей из распределительной коробки, и трехжильный, который идет к осветительным приборам через распределительную коробку.

как подключить трехклавишный выключатель

Собираем провода в коробке. Для соединения проводов я использовал самозажимные клеммники wago, они очень удобны и практичны. Если таких клеммников под рукой нет можно использовать обычную скрутку (по надежности будет даже лучше).

схема подключения трехклавишного выключателя

Схема подключения трехклавишного выключателя собрана. Немного разъясню. Ноль питающего провода подключаем со всеми нулевыми проводами всех светильников (в нашем примере нулевые провода — синие). Затем фазу питающего провода подключаем на общий контакт выключателя (это коричневый и белый провода). Остаются три провода которые «пришли» с выключателя и три фазных провода от каждого светильника. Для наглядности я собрал схему по цветовой маркировке т.е. красный провод который «пришел» с выключателя подключаем с красным проводом светильника, затем зеленый провод который «пришел» с выключателя подключаем с зеленым проводом светильника и т.д.

Читайте так же:
Подключение кондиционера через выключатель

Хочу напомнить, что схема подключения трехклавишного выключателя должна собираться таким образом, чтобы на вход выключателя подключался фазный провод от сети. Именно фазный, а не нулевой провод подводится на вход любого выключателя, где он и будет прерываться. Нулевые провода от сети сразу подключается непосредственно к нулевым проводам светильника.

установка трехклавишного выключателя

Данный способ подключения регламентируется инструкциями Правил Устройства Электроустановок — ПУЭ. При неправильной схеме разводки – если фаза подана на лампу, а ноль пущен через выключатель на разрыв, сеть все равно будет функционировать, но отступление от стандартного варианта чревато опасностью при эксплуатации. В таком случае даже при отключенном выключателе вся электропроводка будет продолжать находиться под напряжением.

При замене лампочек человек будет подвергаться риску поражения электрическим током. Повреждение или пробой изоляции, при отсутствии предусмотренного заземления осветительного прибора, приведет к возникновению напряжения в корпусе устройства. И, как следствие, удар электрическим током при малейшем прикосновении.

включена одна клавиша выключателя

Пробуем схему в работе. Включаем одну клавишу выключателя. Один светильник зажегся — все правильно.

две клавиши выключателя включены

Включаем другую клавишу выключателя другой светильник зажегся.

тройной выключатель в работе

Чтобы определить, где в распределительной коробке находится фазный и нулевой провод сначала следует постараться визуально определить по маркировке принадлежность проводов. Затем с помощью тестера или индикаторной отвертки окончательно убедится в этом.

Подключение проводов к трехклавишному выключателю

Существуют различные модели тройных выключателей: для внешнего, внутреннего монтажа или комбинированные – в одном корпусе с розеткой.

Перед тем как подключить трехклавишный выключатель необходимо добраться до клемм подключения. Для получения доступа к механизму трехклавишного выключателя необходимо вытянуть клавиши и снять рамку. Эта операция может производиться без использования специального инструмента.

Для начала необходимо снять клавиши. Край клавиши прижимается пальцем к стене в положении выключено, другой, выступающий край подцепляется ногтем или плоской отверткой и тянется на себя. В основном, у новых устройств, клавиши сидят на направляющих довольно плотно, не нужно прикладывать чрезмерных усилий для извлечения, можно повредить лицевой элемент и испортить весь выключатель.

выключатель трехклавишный

Рамка выключателя крепится к механизму прижимной вставкой, которая располагается посредине. Крепление может быть выполнено в виде направляющих плотно входящих в механизм или, как указано на фото, в виде защелок, которые следует поддевать отверткой.

Способ крепления проводов в механизме – при помощи зажимных винтов. Перед тем как вставить зачищенные провода убедитесь, что винты не вкручены в пазы полностью. На трехклавишном выключателе имеется четыре контакта для подключения проводов: один на вход и три на выход.

В самом механизме выключателя следует отделить общую клемму, на которую следует подключать фазный провод и клеммы, от которых будет подано напряжение на отдельных осветительных секций. Как правило, эти контактные группы разделены по отдельным колодкам и размещаются на тыльной стороне устройства.

схема тройного выключателя

На проводах удаляется не более 5-10 мм изоляции, чтобы из контактного отверстия не было видно оголенного провода. Прижимные винты затягиваются крепко, при проверке на извлечение у провода не должно быть люфта.

Если для подключения трехклавишного выключателя используются многожильные провода, то для того чтобы провода не обламывались при затягивании винтовым зажимом на зачищенную часть провода необходимо одевать специальные НШВИ наконечники.

После выполнения монтажных работ производится сборка выключателя в обратной последовательности.

Электрооборудование, свет, освещение

Без выключателя невозможно привести в действие осветительные приборы, поэтому от правильного монтажа этого простого приспособления зависит удобство эксплуатации. Если с одинарным выключателем обычно не возникает проблем, то схема подключения тройного выключателя иногда вызывает затруднения – тогда многорожковая люстра или комбинированное освещение не сможет полноценно работать. Без элементарных знаний о схемы электрической цепи сложно правильно подсоединить тройной проходной выключатель или другие электротехнические устройства, и в этом важно разобраться подробнее.

Оглавление:

Управление осветительными приборами в доме

Выключатель относится к числу простейших устройств для регулирования освещением в доме. Однако при самостоятельном обустройстве электропроводки в доме важно исключить все возможные ошибки в подключении выключателя, чтобы обеспечить эффективное электропитание осветительных приборов и других работающих от сети приспособлений. На сегодня разработано несколько разновидностей выключателей – автоматические, проходные, одноклавишные и многоклавишные. Чтобы каждый из них правильно работал, важно знать схему подключения и принцип работы.

Основные разновидности переключающих модулей:

  • выключатель с датчиком присутствия или движения;
  • одинарный или одноклавишный проходной выключатель или переключатель;
  • выключатель с индикатором;
  • двойной или двухклавишный проходной выключатель;
  • одноклавишный выключатель;
  • двухклавишный или двойной выключатель;
  • трехклавишный или тройной выключатель;
  • автоматический выключатель;
  • выключатель с ночной подсветкой;
  • светорегулятор или диммер.

Каждая разновидность выключателей имеет свою специфику. Трудно дать однозначный совет при выборе разновидности выключателя, но все они рассчитаны на определенные функции. Например, если устройство управления осветительным прибором имеет 3 клавиши, соответственно, оно предназначено для многорожковой люстры, которая включается в 3 этапа – на 1 лампочку, на 2-3 или светится целиком. Это очень экономично и удобно, чтобы не выкручивать ненужные лампочки. А проходной выключатель предназначен для длинных коридоров и лестниц, чтобы можно было воспользоваться одним модулем для включения освещения в начале длинного прохода коридора, а в другом конце второй модуль выключит свет.

Большинство выключателей по своей конструкции – очень простые устройства, имеют:

  • внешнюю часть коробки с клавишей-переключателем;
  • внутреннюю, где происходит замыкание сети.

Если не вникать в подробности схемы работы выключателей, то визуально они отличаются по количеству клавиш для переключения освещения;

  • одинарные;
  • двойные;
  • тройные.

Тройные переключатели используются:

1. Для управления одним сложным осветительным прибором (потолочной люстрой).

2. Для управления освещением разного типа из одной точки, например, светодиодная лента и бра в спальне.

3. Для выключения освещения в разных комнатах из одной точки, например, ванная, коридор и туалет.

4. Для расширенного управления освещением, когда тройной проходной выключатель входит в систему регулирования разными типами осветительных приборов.

Одиночный выключатель устанавливают у входа в комнату или в дом, а иногда его монтируют в другом помещении. Например, очень удобно включать кладовую и кухню из прихожей или коридора. Такого выключателя достаточно для управления одной лампочкой или светильником малой мощности.

Простейшая схема подключения простого выключателя:

Двойной выключатель также используется для управления освещением 1-2 светильниками умеренной мощности в небольшом помещении. Обычно его используют в жилых комнатах – детская, спальня, гостиная, кухня. Очень удобен такой выключатель для разделенного санузла – ванная и туалет включаются посредине. Такой выключатель может управлять 2-мя группами осветительных приборов – припотолочная люстра двойного включения, абажур и бра, люстра и торшер и т.п.

Читайте так же:
Плавкие уставки автоматических выключателей

Простейшая схема подключения двухклавишного выключателя:

Тройной выключатель наиболее удобен и многофункционален, поскольку с его помощью регулируется работа люстры тройного включения или работа 3-я различными группами осветительных приборов. Он наиболее удобен для выключения из одной точки 3-з разных помещений. В сложном светодизайне такой выключатель может работать по схеме диодной подсветки «пол-стены-потолок». Кроме домов и квартир, трехклавишные коробки переключателей используют для регулирования освещения:

  • в производственных помещениях;
  • на складах;
  • в офисных помещениях.

Схема подключения тройного выключателя:

Как выбрать подходящий выключатель

Когда-то давно выключатели были кнопочные и только одинарные, а сегодня самые распространенные 1-, 2-, и 3-клавишне выключатели. В Европе для объединения большего числа клавиш общей рамкой объединяю несколько 2-клавишных переключателей. На Американском континенте выпускают коробки с более чем 3 выключателями, в Южной Корее последовали их примеру – там есть модули на 6 клавиш, и у каждой своей цветовой индикатор, чтобы не спутать выключатели. Подсветка европейских выключателей не всегда имеет подсветку, чаще всего она есть только у 1-клавишной коробки, но это очень удобно при его поиске ночью.

1. Проходные переключатели отличаются от простых выключателей принципиальной схемой – одну и туже замкнутую цепь можно размыкать в разных частях коридора. Благодаря этому, можно ночью приехать в дом, включить свет на лестнице, подняться на верхний этаж и оттуда погасить за собой выключатели любого этажа. Больше ничем другим переключатели не отличаются от обычных выключателей. Однако при покупке это важно знать, чтобы по невнимательности не приобрести тройной переключатель вместо трехклавишного выключателя, хотя визуально они отличаются. Именно для этого на упаковке товаре импортного производства обязательно печатают схему подключения или делают пояснения на внутренней стороне коробки выключателя.

2. Диммеры (светорегуляторы) имеют специфическую функцию – не просто включают свет, но и регулируют его яркость. Когда нет смысла в ярком слепящем освещении, то оставляют небольшой процент подсветки. Для выбора диммера важно учитывать суммарную нагрузку выключателя, поэтому их принято покупать с запасом мощности. Например, для трехрожковой припотолочной люстры с лапочками по 75-100 Ватт волне достаточно светорегурятора с маркировкой цифра 300 W.

3. Иногда путают выключатель с диодной подсветкой и контрольный выключатель с индикатором. Внешне они схожи, но у них разное предназначение и схема работы. Диодная лампочка ночью укажет местоположение выключателя в темной комнате или при спуске на лестницу. Но у индикатора другой функционал – светящаяся лампочка у контрольного выключателя говорит о том, включено ли устройство. Такими выключателями пользуются для того, чтобы узнать, включен ли свет в удаленном помещении – в гараже, подвале или летней кухне. Индикатор не включен, когда во вспомогательном помещении темно – нет необходимости выходить на улицу зимой ночью, чтобы удостовериться.

4. Выключатели с защитным кожухом применяются для:

  • бассейнов (крытых и открытых;
  • ванных комнат;
  • совмещенных санузлов;
  • саун или парилок;
  • для управления наружными осветительными приборами.

В них все продумано для противодействия повышенной нагрузке по показателям влажности воздуха. Им не страшна струя веды, если сорвет водопроводный кран, или брызги купающихся в бассейне. Дл этого внутри коробки рабочие элементы защищены резиновой или пластиковой защитой. Конечно, не стоит специально поливать такой выключатель напором воды с гибкого душа, для проверки надежности, но при случайных брызгах на их работу можно полностью положиться.

5. Интересное приспособление – антивандальный выключатель для мест массового посещения, которые делают из ударопрочного пластика или сплава. Это обычный выключатель с «усиленной» коробкой, и при правильной установке его сложно разбить, сломать, поджечь или сбить тяжелым предметом. Это предусмотрено для больших торговых центров и банков, чтобы злоумышленники не воспользовались хрупкостью конструкции для преступных целей.

Внимание: Но не только коробки антивандальных выключателей делают из металла и особо прочного пластика, но и приборы управления приборами освещения эксклюзивных серий. Они продуманы таким образом, чтобы не могли закоротить и привести к пожару даже при экстренной ситуации, например, при взрыве двери.

Как выбрать наиболее качественный выключатель

Причины поломки выключателя:

  • плохой контакт на контактных пластинах – искрит и нагревается;
  • ненадежность коробки и соединение проводков;
  • небольшие деформации в пластиковой коробке могут дать трещины;
  • дефект крепления клавиш – пластина может отпадать или западать.
  • комплектацию, согласно инструкции;
  • маркировку, физические величины (напряжение и сила тока);
  • соответствие требуемому предназначению (диммер, переключатель, индикатор, подсветка);
  • наличие инструкции со схемой и чека (можно обменять бракованный товар).

Только после этого можно покинуть магазин с новым выключателем и заниматься монтажом и подключением выключателя. Также понадобится инструмент:

  • плоскогубцы и кусачки;
  • нож;
  • индикатор напряжения;
  • крестовая и плоская отвертки;
  • шуруповерт.

Простейший способ монтажа тройного выключателя

До начала монтажа тройного выключателя приготовьте инструмент, выключите рубильник и разберитесь в проводке на стене, куда будет остановлена коробка 3-клавишного выключателя.

Пучок из 2-х проводов с 3-мя жилами и 1трехжильный провод – важно не перепутать, где фаза, а где нулевая фаза. Эти 2 провода фазные, но могут быть другие варианты, отличающиеся от данного стандарта. Назначение проводов нужно определить, используя индикатор напряжения – на выключатель ставится фазный провод, если еще не ясно, как подключить тройной выключатель. Помните, что также необходим монтаж подрозетника, если он отсутствует.

Нулевая фаза подводится к осветительному прибору, а сам выключатель дает разрыв фазы. Но даже он когда подсоединен на разрыве нулевой фазы, схема тоже работает. Фазные поводки после проверки индикатором лучше пометить. Работу фазных пучков можно проверить и с помощью обычной лампы накаливания, когда отсутствует индикатор. Достаточно взять патрон с выведенными проводами и замыкать до очевидного результата.

Когда лампа светится в полнакала, это разрыв фазы, чистое свечение горение лампы – это ноль-фаза. Когда лампа не включается совсем – попадание на 2 фазы или 2 нуля. Если есть сомнения – все проверьте еще раз. На лампу подводят 2-жильные провода, а 3-жильный провод – в распредкоробку, где фаза и ноль, а концы с ноль-фазой сводят под винтом на корпусной коробке выключателя. Далее идет подключение 3-фазных проводов, ведущих к осветительному устройству.

Как подключить тройной выключатель: схема подключения

Внимание: Помните, что тройной выключатель регулирует работу осветительных приборов или лампы в разных помещениях. Важно ничего не перепутать, иначе крайней справа клавишей придется включать комнату слева или наоборот!

Монтаж должен производиться только по схеме подключения тройного выключателя. Ноль – непосредственно к лампе, фаза – на выключатель.

Читайте так же:
Отключающая рейка автоматического выключателя

Совет: При самостоятельном подключении можно сэкономить на вызове специалиста, установке коробке выключателя, светильника и подрозетника внутренней установки. Но если у вас вызывают трудности монтаж подрозетника, заземления и сама схема подключения тройного выключателя, воспользуйтесь подсказкой электрика. Вокруг выключателя также стоит установить специальный прозрачный щиток, чтобы не пачкались обои от рук.

Установка, монтаж и подключение розеток и выключателей

Если раньше розеткам и выключателям вверялась лишь одна функция – «вкл/выкл», то сегодня их функциональный спектр стал значительно шире. Посредством выключателя теперь можно настраивать степень освещения, управлять сразу несколькими источниками света, создавать реакцию на движение и даже задавать определенные сценарии подсветки. Кроме того, розетки и выключатели перестали быть просто белыми, а стали красивыми и разнообразными, превратившись в элемент интерьера.

Монтаж розеток и выключателей (1-ых)

Монтаж розеток и выключателей (1-ых)

Установка розеток и выключателей осуществляется на выравненных стенах с подведенной проводкой. У розетки или выключателя может быть скрытая или внешняя проводка. При монтаже все торчащие провода изолируются пластиковой лентой, работы производятся только на обесточенной сети. Отвертка-индикатор помогает понять, полностью ли снято напряжение на проводах и можно ли начинать работу (лампочка на отвертке не должна загораться). В сделанное дрелью в стене углубление монтируется и закрепляется саморезом монтажная коробка. Подрозетник должен сидеть в стене достаточно плотно. По окончанию монтажа осуществляется подключение проводов, затем розетка или выключатель помещаются в монтажную коробку и фиксируются в подрозетнике. После установки декоративной лицевой панели проводится тестирование работы розетки или выключателя.

Монтаж розеток и выключателей (2-ых)

Монтаж розеток и выключателей (2-ых)

Двойные розетки и двухклавишные выключатели практически ничем не отличаются от одинарных. Двухклавишный механизм имеет три контакта: один на входе и два на выходе. Перед монтажом провода тестируются индикаторной отверткой на установление фазы. На фазе лампочка индикатора загорается, провод следует пометить, чтобы отличать его от нулевого. После этого сеть необходимо обесточить. Для монтажных работ требуются саможимные клеммы, колпачки, изолента, винтовые зажимы, также может возникнуть необходимость в пассатижах, отвертке, строительном уровне и канцелярском ноже. При установке двойного выключателя от распределительной коробки тянется один фазный провод, и два идущих от него – к осветительному прибору. В месте монтажа провода разрываются.

Монтаж розеток и выключателей (3-ых, 4-ых)

Монтаж розеток и выключателей 3-ых

Монтаж розеток и выключателей 4-ых

При интенсивном использовании разных электроприборов в помещении возникает необходимость в установке тройных или четверных розеток и выключателей. Сразу несколько приборов питаются от одной точки, что очень удобно, особенно на кухне. Монтаж производится в заранее установленное удобное место с соблюдением правил пожарной безопасности – с удалением от текущей воды и обеспечением герметичности. При установке тройной или четверной розетки или выключателя рекомендуется использовать строительный уровень.

Тройные и четверные розетки и выключатели дают немалую нагрузку на сеть, поэтому перед монтажом нужно убедиться, что электропроводка справится с потребляемой мощностью, особенно при ремонте квартир в старом фонде. Тройная розетка устанавливается в блок с тремя гнездами. Работа по бетону ведется перфоратором, по кирпичу или гипсокартону – дрелью. Сверло прижимается к намеченным центрам розеток, сверление осуществляется до упора дном коронки в стену. На задней части подрозетника выдавливаются отверстия по количеству входящих в него кабелей – три кабеля для тройной и четыре для четверной розетки.

Сложность монтажа проходного выключателя

Сложность монтажа проходного выключателя (2 тчк.)

Сложность монтажа проходного выключателя (3 тчк.)

Проходные выключатели используются в электрических сетях с целью экономии энергии. От стандартных выключателей они отличаются, прежде всего, количеством рабочих контактов. Для подключения проходного выключателя требуется создать три рабочих линии – одна из них общая, две – перекидные. В итоге обеспечивается возможность управления секцией электроцепи из разных точек. Для монтажа устройства необходимо начертить монтажную схему. Ток к проходному выключателю подводится через распределительную коробку, кабель выбирается трехжильный. Для монтажа шасси проходного выключателя в стене создается ниша. По окончании подготовительных работ осуществляется подключение разведенных линий проводников, их соединение между перекидными контактами.

Замена блока выключателей в готовый подразетник

Замена блока выключателей в готовый подразетник

Замена блока выключателей требует подготовки необходимых материалов и инструмента: коробки для розетки и выключателей, непосредственно самих выключателей и розетки, отверток, пробника фазы.

Работы производятся при обесточенном блоке выключателей. Поскольку нагрузка на электросеть в современной квартире заметно выросла, следует позаботиться об установке защитных устройств – дифференциальных выключателей или автоматических с УЗО. Электрические характеристики приборов должны соответствовать правилам безопасности. УЗО и автомат можно заменить автоматом дифференциальным – он возьмет на себя дополнительные защитные функции и позволит сэкономить пространство в щитке.

Устройство подрозетника (бетон)

Устройство подрозетника (бетон)

Устройство подрозетника ж/бетон (арматура)

Подрозетники для установки в бетон обычно сделаны из пластика, они удобны в эксплуатации, практичны, надежны в фиксации раздвижных лапок розетки, хорошо противостоят коррозии и имеют диэлектрические свойства. Подрозетники для бетона крепятся в стене при помощи гипсового раствора или алебастра. Они имеют стандартные размеры с внешним диаметром равным 68 мм и межосевым расстоянием в 71 мм. Корпус по длине составляет 25-80 мм, особым спросом пользуются подрозетники с глубиной в 40-45 мм, поскольку они подходят для установки широкого спектра выключателей и розеток. Подрозетники по бетону могут иметь два стыковочных узла или не иметь стыковочных узлов вовсе.

Устройство подрозетника (ГКЛ, ПГП)

Устройство подрозетника (ГКЛ, ПГП)

Подрозетник для ГКЛ и ПГП не требует использования бетонного раствора, поскольку утапливать коробки в пустополой стене необходимости нет. Чаще всего потребитель выбирает пластиковые подрозетники – они дешевле, но, увы, подвержены плавлению. Оптимальным вариантом представляется самозатухающая пластмасса. В случае возникновения коротких замыканий, учитывая горючесть гипсокартона, это довольно важное свойство для подрозетника. При установке подрозетников учитывается толщина листа ГКЛ, глубина свободного пространства под листом.

В лицевой части такие подрозетники имеют четыре винта. Винты необходимы для закрепления пластиковой и железной рамки выключателя / розетки. Фурнитура лапок сделана из пластмассы или металла.

голоса
Рейтинг статьи
Ссылка на основную публикацию
Adblock
detector
