Проводка розетки для фаркопа

Проводка розетки для фаркопа.

В общем потребовалось периодически ездить с прицепом и естественно нужно было подключить электрику прицепа!

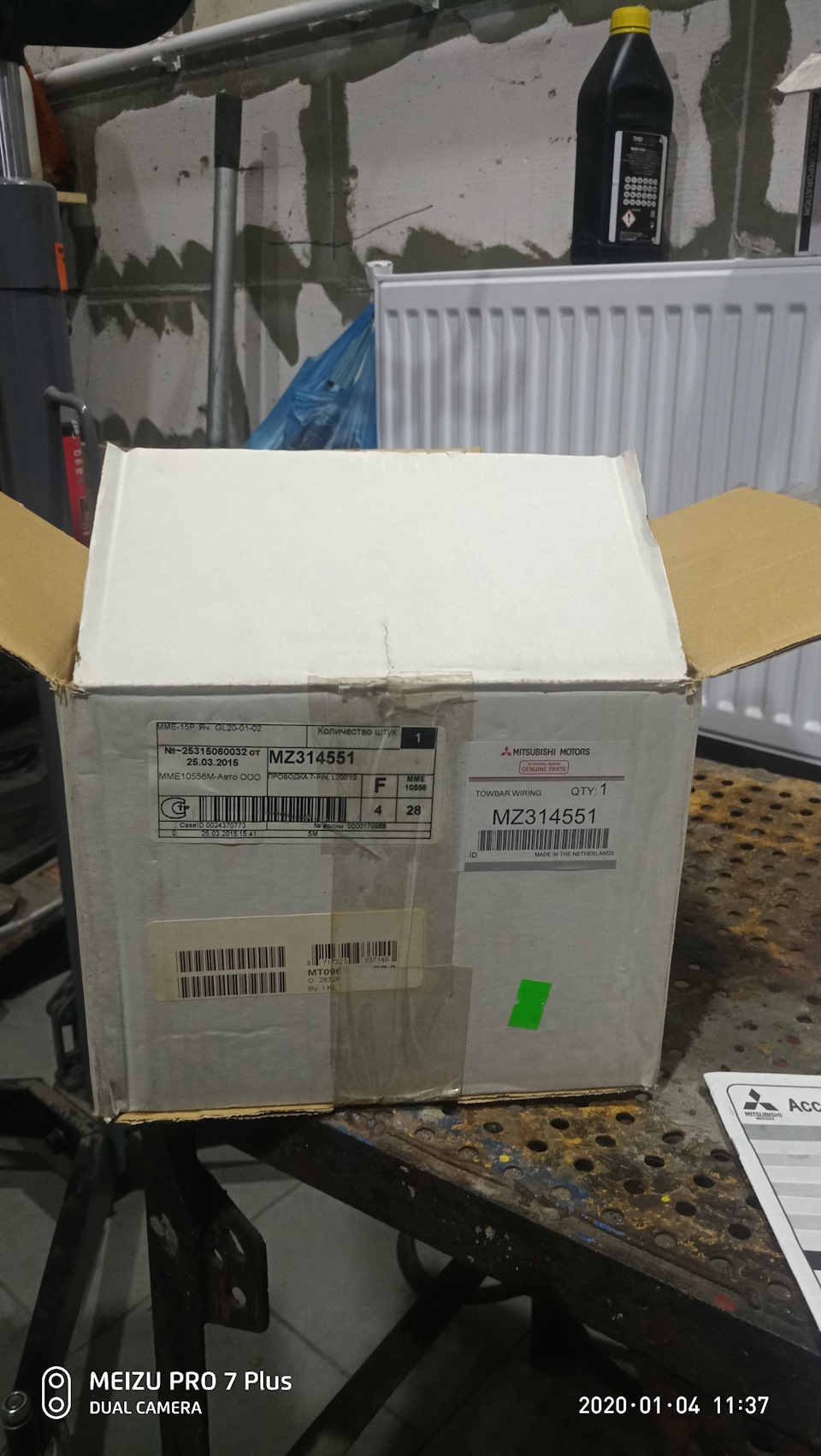

Комплект идет под оригинальным номером MZ314551. Внушительная коробочка с кучей проводов, блоком согласования, инструкцией, розеткой и различной мелочевкой.

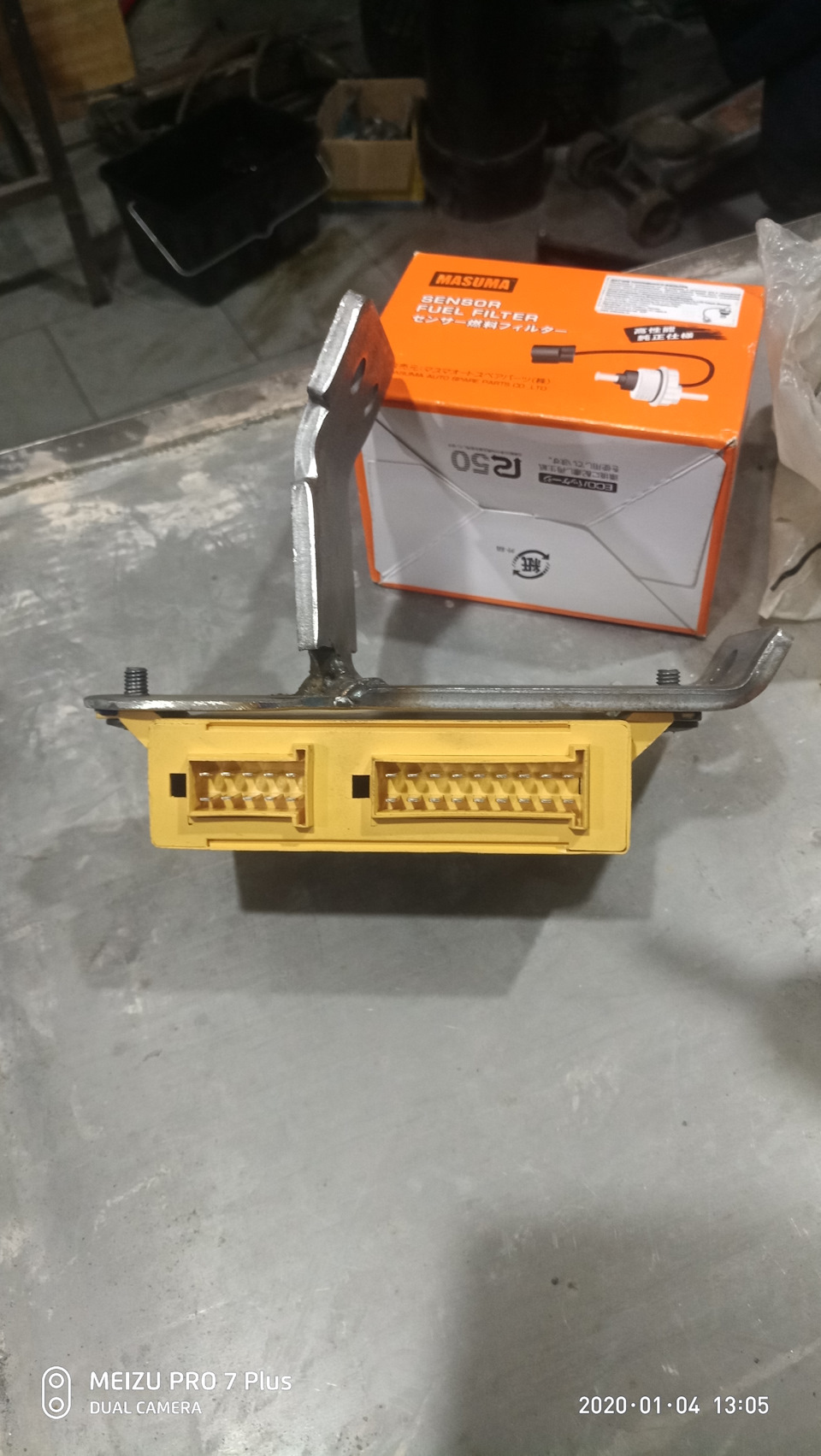

Первая мысль — "Куда ставить блок?" Поиски привели к такой конструкции.

Кронштейн не понятно чего был удлинен, обзавелся отверстиями с резьбой и стал кронштейном для этого блока!

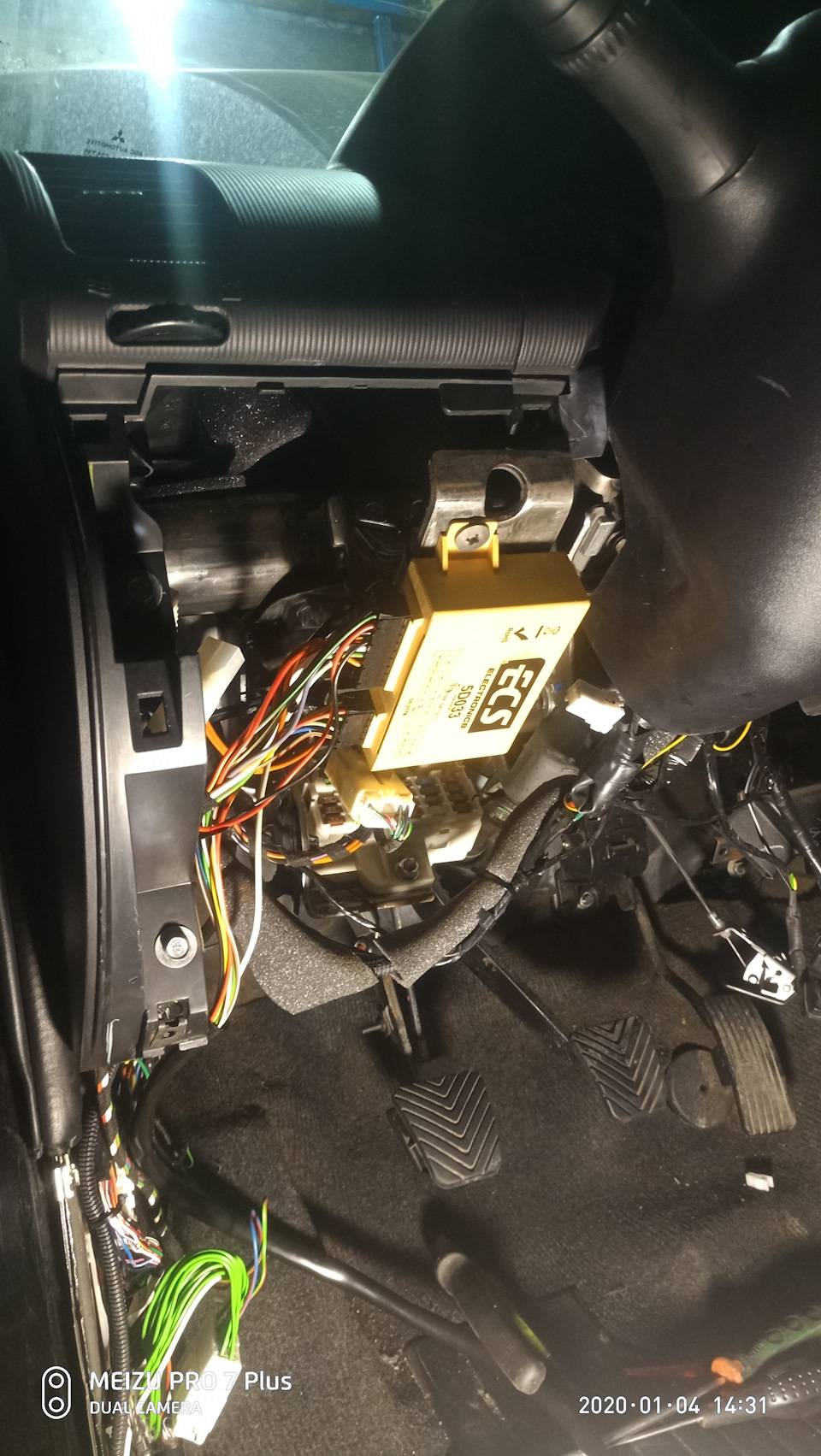

Вся проводка к штатным разъемам, ни чего резать и изобретать не надо. Жгут розетки по салону по левому порогу к нише за задней дверью. Вывод из салона через штатное отверстие в кузове, достаем заглушку и протаскиваем жгут предварительно одев на него уплотнитель вместо заглушки.

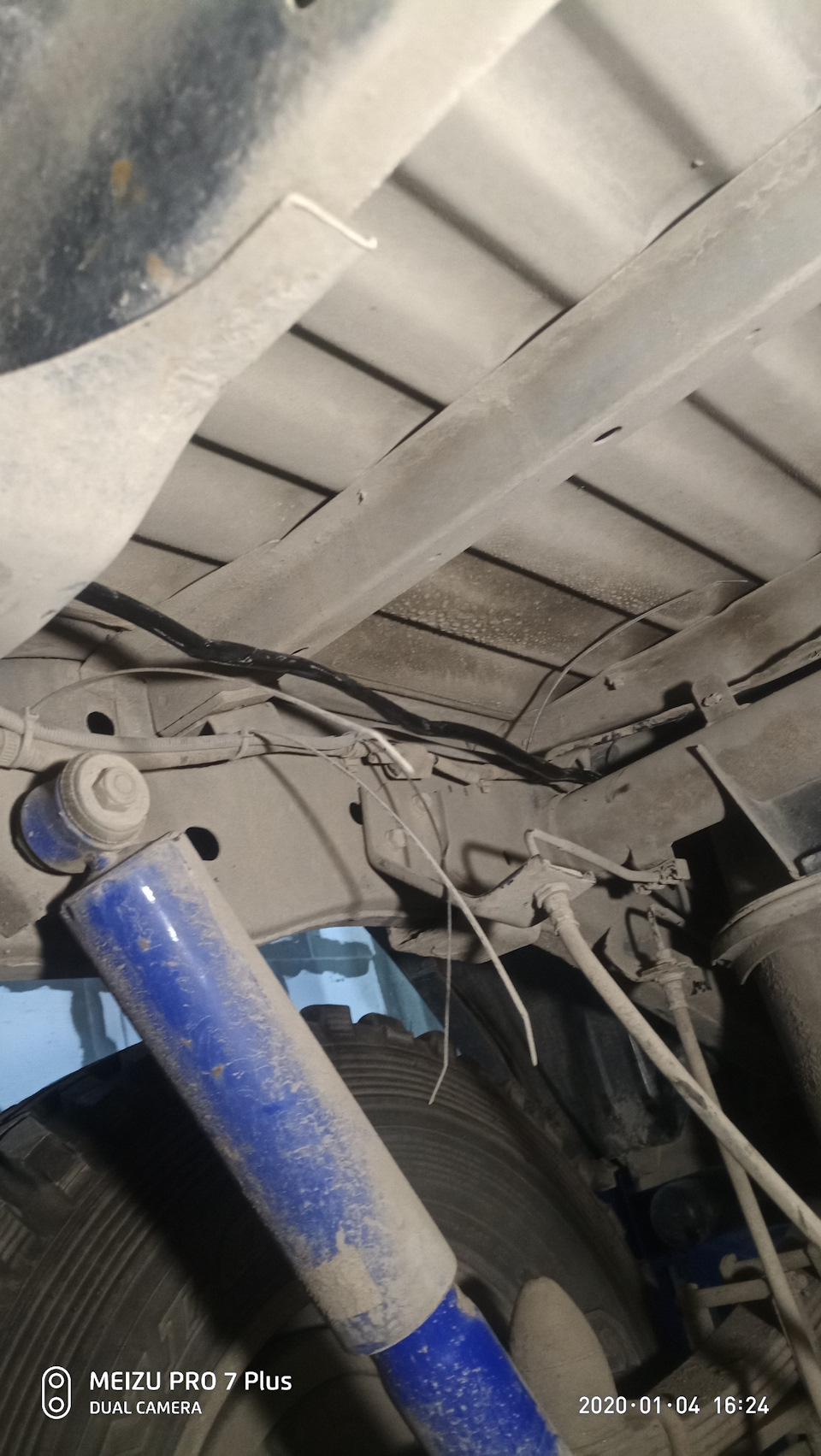

Дальше по раме вместе с штатной проводкой!

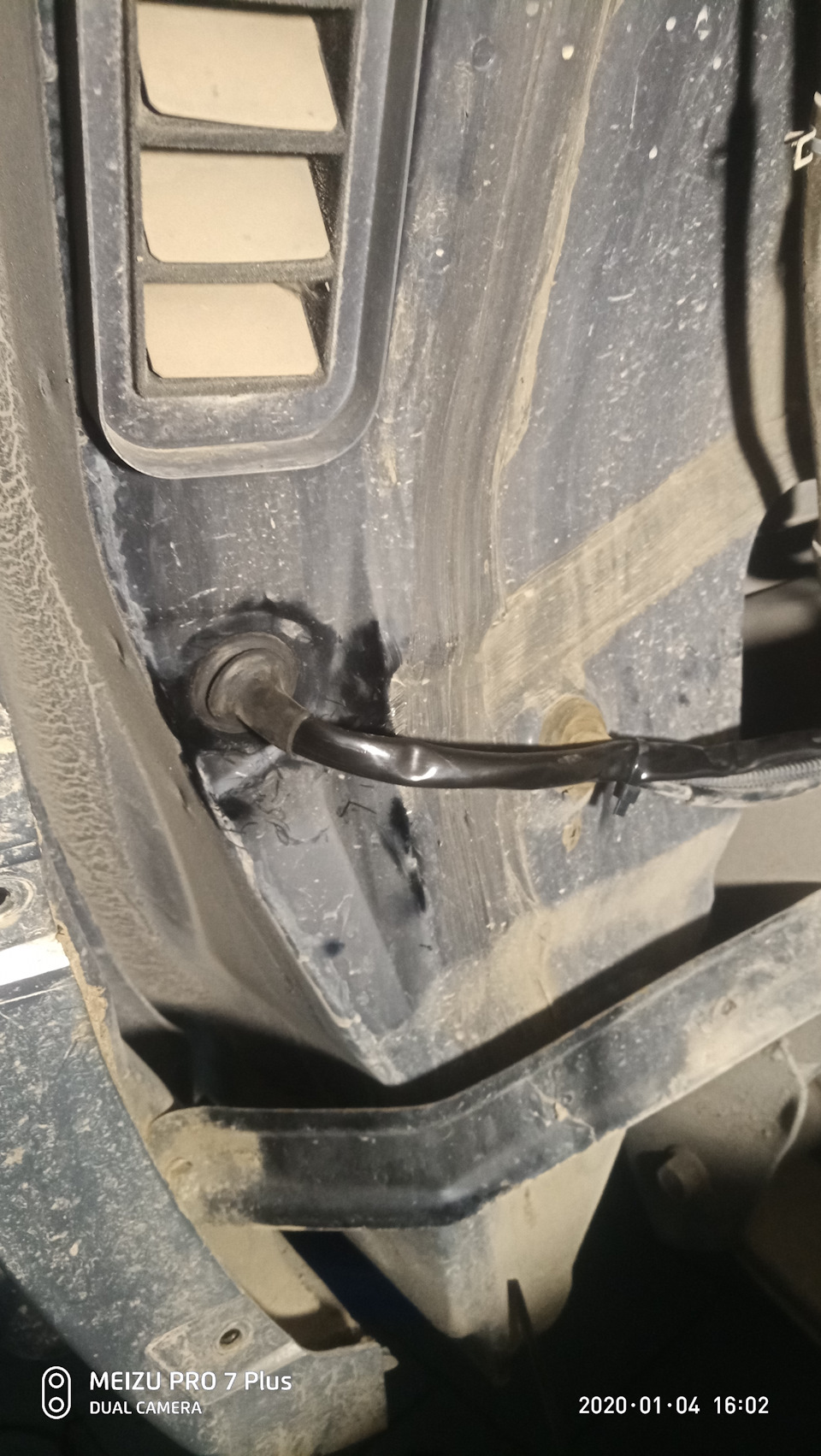

Провода розетки идут универсальные для любого кузова и по этому с запасом, я обрезать лишнее не стал просто сделал петлю. Розетка на штатный кронштейн рифовского бампера.

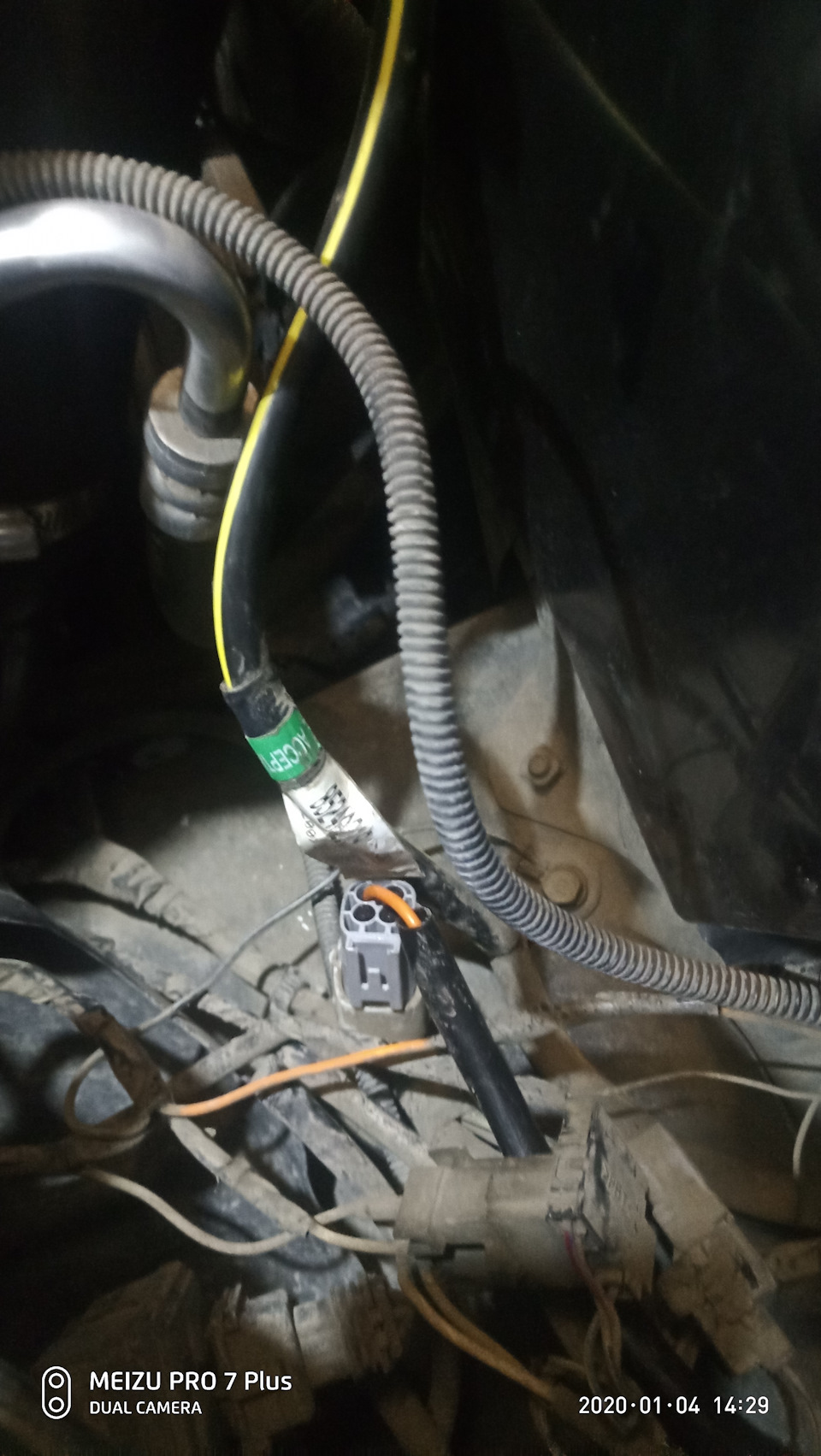

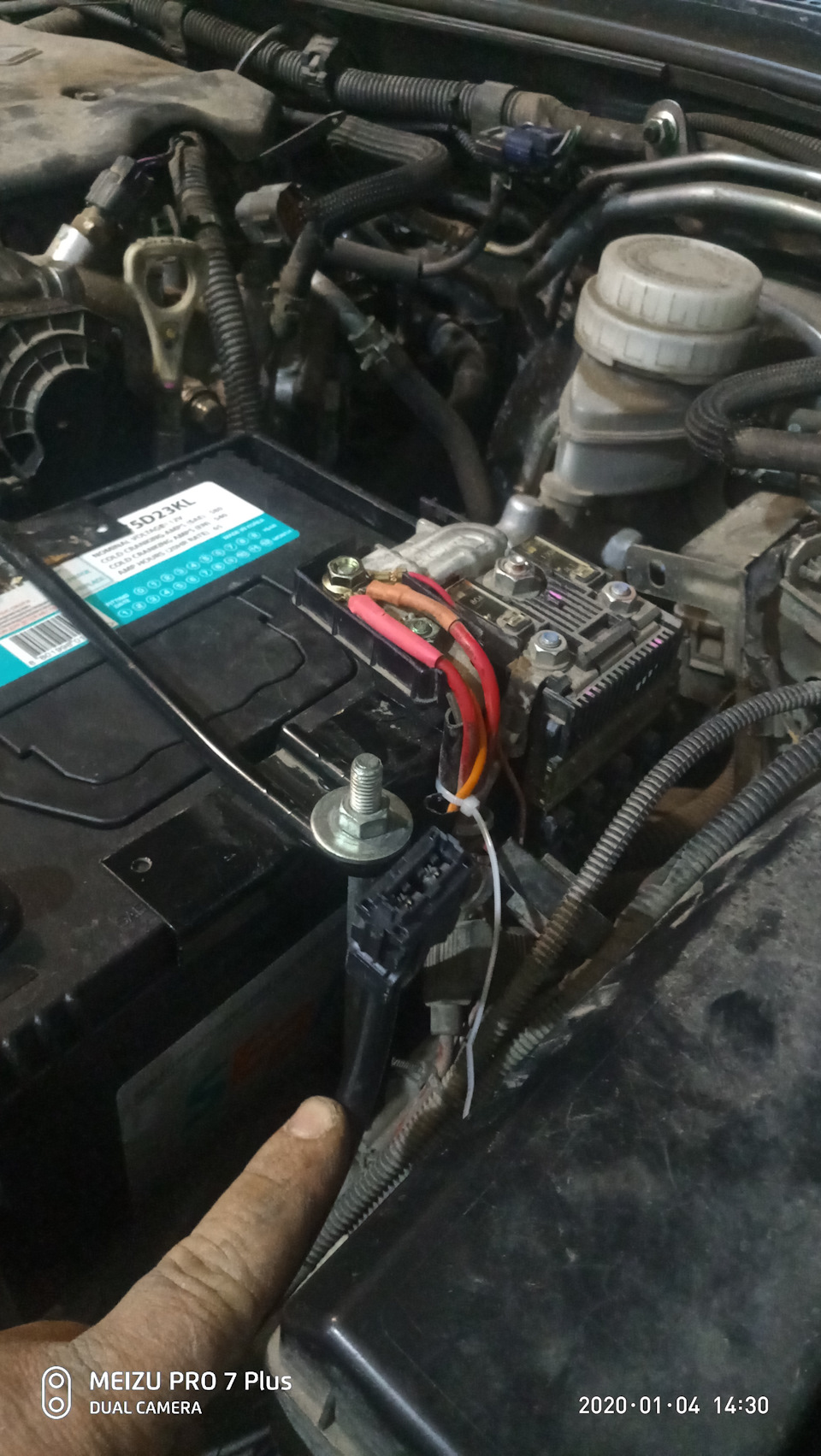

Под капотом подключается провод с предохранителем к разъему в районе левой фары и к Аккумулятору. Разъем с заглушкой.

Вот теперь могу с прицепом ездить без проблем!
Всем добра!

Запчасти

Mitsubishi L200 2012, двигатель дизельный 2.5 л., 136 л. с., полный привод, механическая коробка передач — аксессуары

Машины в продаже

Комментарии 14

Добрый день. Подскажите, пожалуйста, куда должны идти провода с картинки? К чему они у вас подключаются? У меня L200 2020 года и там нет ни одной такой широкой колодки, к которой можно подключить эту. У меня машина без паркроников. Может они для этого?

А проводка MZ314551, разве подходит на 5 е поколение?

Добрый вечер ! Друзья помогите найти причину — установил проводку MZ314551 на Mitsubishi L200, не работает стоп- сигнал . Проверил тестером клему на колодке розетки — нет напряжения, все остальное работает . Что может быть ? Провода на парктроник не нужно скручивать (у меня нет парктроника). Машина 2014 год

Провода скручивать не надо, их подключают в разрез провода включения парктроника (если он есть). По поводу стоп сигнала, он не работает на прицепе, или самой машине?

Разобрался ! На будущие всем, без подключения розетки прицепа напряжение на розетки авто есть, подключаю прицеп пропадает напряжение стоп сигнала как на колодки авто так и на прицепе, причина оказалась в том что мощные лампочки стояли на стоп сигнале прицепа(блок управления отсекал напряжение ) поставил меньше все заработало

Ну и хорошо что разобрался, я примерно об этом чуть ниже и писал. Этот блок штука нужная! Сто процентов смысл в ней есть!

Я согласен что нужная, у меня до этого при прямом подключении перегорал предохранитель стоп сигнала, но бл.ь дороговато стоит

Читайте так же:

Электрическая розетка прицепа 24в

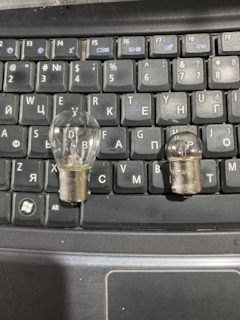

А лампочки на сколько ват стояли и в каком количестве?
