Прокладка электрических кабелей для подключения розеток

Прокладка электрических кабелей для подключения розеток

Прокладка электрических кабелей для подключения розеток

Прокладка электрических кабелей для обустройства розеток

Правильно проложите электрические кабели для обустройства механизма и корпуса розетки. Что вам нужно:

    достаточной длины
  • разъем
  • Вода и штукатурка
  • шпатель
  • Наждачная бумага
  • молоток и долото
  • Сверлильный станок с кольцевой пилой
  • ящик для инструментов
  • Текущий тестер
  • Прокладка ЛЭП

При прокладке электрического кабеля обязательно соблюдайте соответствующие меры безопасности. Особенно это касается подключения электрического кабеля к распределителю.
Поэтому важно отключить подачу электроэнергии в комнате, в которой вы хотите проложить электрический кабель.

Для этого выключите автоматический выключатель для соответствующей комнаты на блоке предохранителей, нажав небольшой рычаг вниз. Также убедитесь, что питание отключено в нужной комнате. Например, для этого можно использовать текущий тестер. Затем следует выбрать распределительную коробку, к которой вы хотите подключить электрический кабель для розетки.

Прокладка розеток — вот как правильно это делать

Распределительные коробки обычно располагаются в верхней части стены у потолка. Оттуда проложите электрический кабель в желаемом месте. Для установки розетки вам понадобится розетка для скрытого монтажа. Как проложить электропроводку?

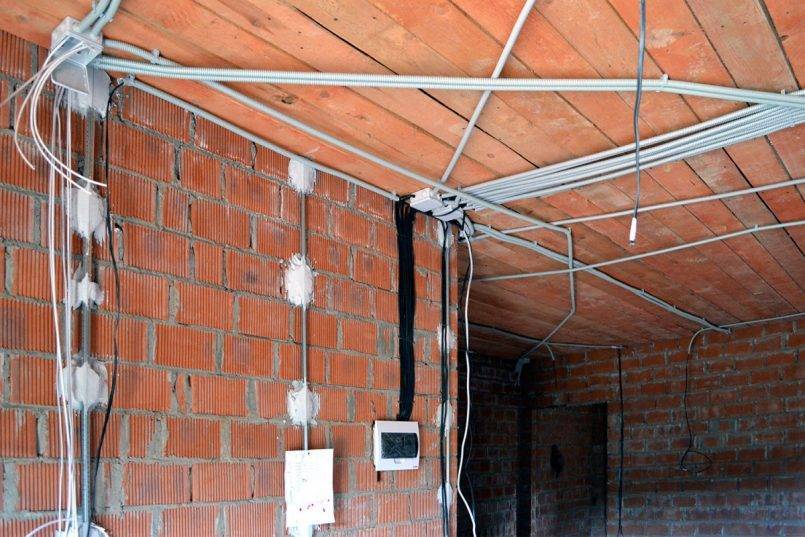

Сначала вам нужно проработать прорезь в стене, в которую вы проложите электрический кабель. Убедитесь, что кабели не проложены по диагонали. Лучше всего пройти от распределительной коробки по потолку на равном расстоянии, а оттуда под прямым углом вниз к розетке.

Теперь проложите электрический кабель от распределительной коробки к желаемому месту, где вы хотите установить розетку. Там вы просверливаете подходящее отверстие для розетки скрытого монтажа с помощью кольцевой пилы, где она позже будет использоваться.

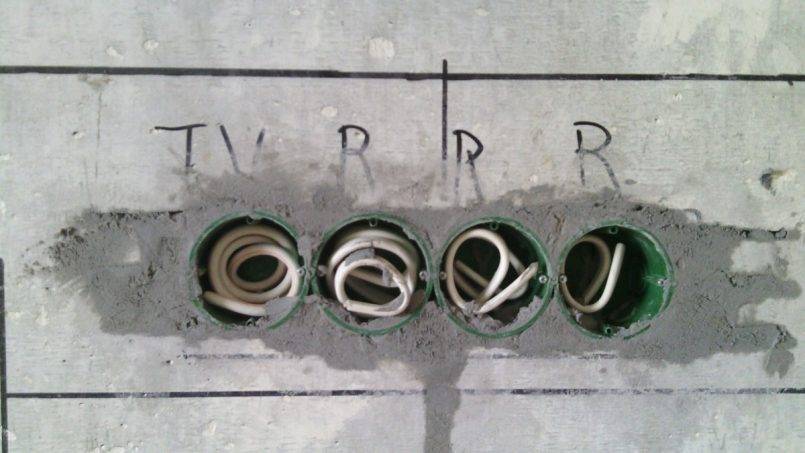

Теперь вставьте коробку для скрытого монтажа в просверленное отверстие и оштукатурите место установки коробки для скрытого монтажа и прорезь, в которую вы уложили кабель.

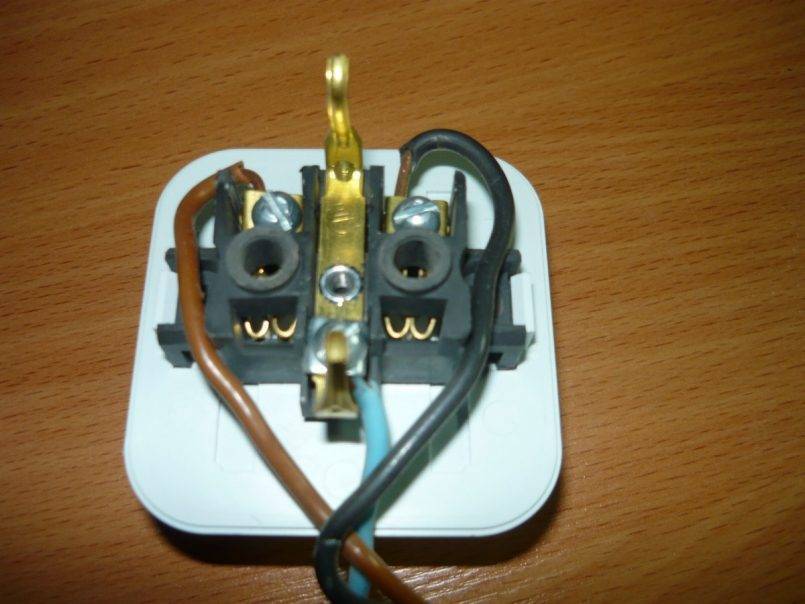

После высыхания штукатурки можно отшлифовать оштукатуренные поверхности. Теперь подключите розетку к электрическому кабелю, соединив желто-зеленый защитный провод с центром розетки, черный кабель с правым полюсом, а синий — с левым полюсом розетки.

Теперь установите розетку в розетку для скрытого монтажа и прикрепите крышку.

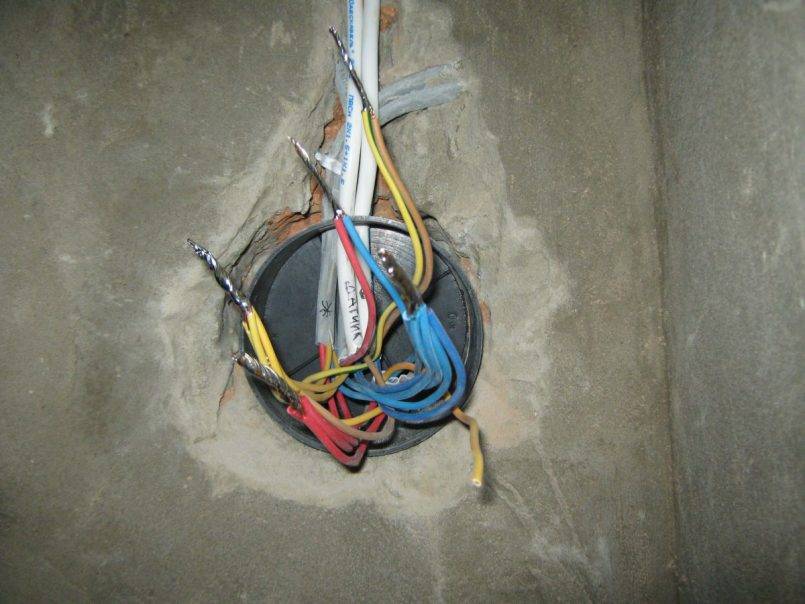

Теперь откройте распределительную коробку, чтобы подключить к ней электрическую линию. Подключите кабели одного цвета к соответствующим клеммам в коробке для скрытого монтажа. Наконец, вы можете снова закрыть распределительную коробку, отрегулировать ток и опробовать розетку.

Розетки электрические кабель провод

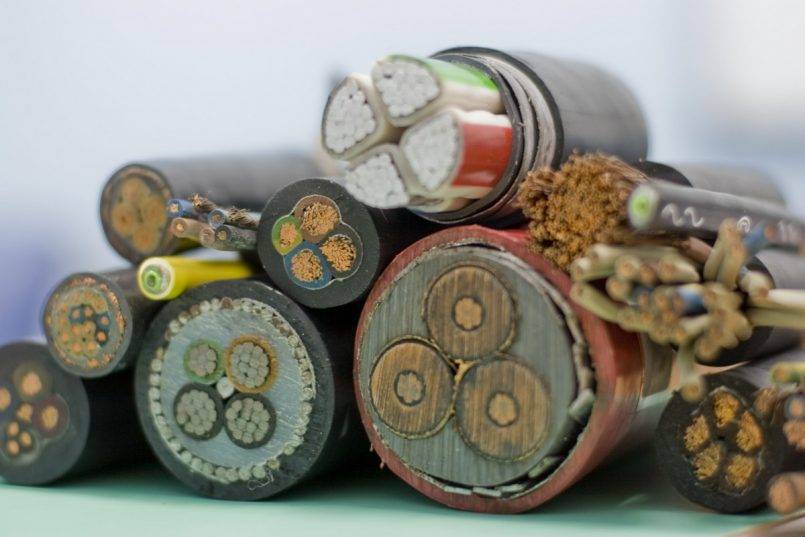

Отличить качественный кабель от некачественного можно по таким признакам:

  1. Наличие сертификата. На оригинальный товар имеются сопроводительные бумаги с данными об изготовителе и копией сертификата качества.
  2. Соответствие техническим требованиям. Если на изделии имеется отметка ГОСТ, оно соответствует мировым стандартам. ТУ — это местные стандарты, которые могут быть очень далеки от принятых в стране.
  3. Цвет и степень жесткости жилы. Качественная электротехническая медь имеет однородный цвет и хорошо гнется. Фальсификат неоднороден и хрупок.
  4. Размер сечения. Проверяется механическим или электронным приборам.
  5. Состояние изоляции. Она должна быть ровной, плотной и без механических повреждений, легко отделяемой от металла.
  6. Реакция на огонь. Качественная изоляция темнеет, твердеет и трескается. У подделки она плавится, тянется, горит и дымится.

Параметры кабеля для розеток

Определяясь с сечением, следует отталкиваться от электрического прибора с самой высокой мощностью. Более того, желательно предусмотреть небольшой запас по допустимой нагрузке. Сегодня наиболее распространены такие виды кабелей:

ВВГ. Имеет многопроволочную медную жилу и изоляцию из ПВХ пластиката. Сечение может составлять 1,5-50 мм2 (если не более 4 жил) или 1,5-25 мм2 (если 5 или 6 жил);

ПВС. Медный провод в виниловой оболочке в изоляции из поливинилхлоридной смолы. Достаточно гибкий, устойчив к коррозионному воздействию. Может состоять из различного количества жил и иметь сечение от 0,75 мм2 до 2,5 мм2;

NYM. Кабель для стационарной электрической проводки, производящийся по немецкой технологии. Включает медные жилы, разделенные негорючим резиновым материалом, и изоляцию из ПВХ пластиката, не поддерживающего горение. Предназначен для электросетей с напряжением в пределах 660 В. Может состоять из 2-5 жил и иметь сечение в пределах 1,5-70 мм2.

Какого сечения должен быть кабель?

Для большинства электроприборов достаточно медного кабеля с сечением 2,5 мм2. Такой кабель способен выдерживать нагрузку до 3,5 кВт (16 А). Если нагрузка выше, сечение должно быть больше.

В некоторых помещениях необходимо использовать более толстые кабели. К примеру, если на кухне подключаются электрическая плита и (или) духовой шкаф, необходимо использовать провода сечением как минимум 4 мм2, а желательно – 6 мм2. Для электрических водонагревателей и других приборов с высокой мощностью необходимо также использовать толстые провода.

Для освещения рекомендуется использовать кабель с сечением 1,5 мм2. Если будут использоваться осветительные приборы невысокой мощности, к примеру, светодиодные лампы, можно проложить и провод сечением 0,75 мм2. Однако для розеток, к которым подключаются различные электроприборы, такие кабели использовать нельзя.

Читайте так же:
Электронная книга цветная розетка

Разновидности изделий

По форме, размерам и способу монтажа существуют следующие розетки с тремя гнездами:

  • внутренние – подойдут, если в квартире скрытый тип проводки;
  • внешние – встроенная крышка предотвращает доступ пыли в отверстия, у корпуса повышенная защита;
  • встроенные и накладные – утапливаются в поверхность стены.

Современные производители выпускают модели с заземлением, без него, а также с предохранителем, обеспечивающим выключение в момент короткого замыкания.

  • лепестковые в процессе эксплуатации теряют свойства жесткости и упругости, могут искрить;
  • пружинные характеризуются повышенной износостойкостью.

Оптимальный материал контактов – латунь.

Выбор однопроволочного или многопроволочного кабеля

Монолитная жила обладает жесткостью и ломкостью при многократных сгибаниях. Кабель сложно протаскивать в криволинейных каналах, так как он плохо гнется, а после этого уже не выпрямляется. Вместе с тем, цельный провод сохраняет проводимость и площадь сечения на протяжении всего своего периода эксплуатации, который может составлять до 100 лет.

Работать с многожильным проводом проще. Он гибкий, прочный и упругий, легко протаскивается в самые сложные полости. Минус состоит в том, что сечение ниток постепенно сокращается из-за окисления их стенок. Со временем патина может забрать до 50 % материала, что приведет к снижению мощности и пропускной способности линии.

Расчет проводника по мощности

При планировании обустройства квартиры и дома вовсе не обязательно оснащать недвижимость дорогостоящими кабелями с максимально допустимой мощностью. Учитывая стоимость качественных изделий — это лишняя и ненужная трата денег. Следует руководствоваться принципом разумной достаточности, оставляя достаточный запас надежности.

Рекомендуется использовать такие модели для подключения групп потребителей по мощности:

  • ВВГ 3×2,5 мм² — для потребителей мощностью до 2200 Вт: мелкая бытовая техника, стиральные и посудомоечные машины, кондиционеры и бойлеры, ручные строительные инструменты;
  • ВВГ 5×2,5 мм² — для потребителей высокой мощности свыше 2000 Вт: проточные водонагреватели, духовые шкафы, тепловые пушки, сварочные аппараты, электрические моторы;
  • ВВГ 2-3×1,5 мм² — для мелкой бытовой техники и инструментов: напольные вентиляторы, торшеры, бра, перфораторы, верхний и боковой свет.

Расчет будущей нагрузки

Чтобы все было правильно необходимо сделать расчет, сколько приборов будут запитываться в каждой комнате, от этого и будет зависеть, какого сечения покупать провод. Если сумма всех приборов составляет до 3кВт, то достаточным будет проводник сечением 2,5 мм2. Для кухни, где оборудование потребляет большое количество энергии, правильным будет протянуть отдельную ветку сечением жил у кабелей от 4 до 6 мм квадратных, в зависимости, какая у вас плита и оборудование.

Что получается в итоге от щитка на розетки пойдет провод толщиной 2,5 мм2, на кухню и в ванную, если там стоит водяной котел, кабеля должны быть не менее 4 мм квадратных. На освещение комнат вполне хватит сечения 1,5 мм2. Не забывайте про заземления, которое должно быть обязательно на кухонных розетках и в ванной комнате.

На всех приборах пишется потребляемая мощность, этикетку можно найти на обратной стороне или под крышкой. Если по каким то причинам не нашли наклейку, то можно посмотреть в паспорте или интернете. После подсчета потребляемой мощности следует заглянуть в таблицу и выбрать провод нужного диаметра.

Как советуют бывалые электрики, провода нужно брать с запасом, то есть к полученному метражу прибавляется 10%. Например, у вас получилось 20 метров кабеля, прибавляем 2 метра запаса. Такой расчет будет полезен, если вы где-то ошиблись, вам не придется экономить или бежать в магазин за 1 метром провода.

Особенности подключения розеток

Выполнять замену или прокладку новой проводки необходимо строго в соответствии с Правилами устройства электроустановок (ПУЭ). Без наличия минимального опыта и знаний не рекомендуется заниматься самостоятельной прокладкой проводки.

При монтаже проводки и розеток следует соблюдать ряд требований:

  • после счетчика должно быть установлено несколько автоматов, отвечающих за отдельные комнаты;
  • автоматы необходимо подбирать по планируемой нагрузке и сечению кабеля, чтобы гарантировать их своевременное отключение при перегрузке;
  • на каждое помещение следует выделить отдельную распределительную коробку и как минимум один автомат;
  • розеточные группы и проводку для осветительных приборов нельзя соединять в единую цепь;
  • сечение кабеля для розеток подбирается исходя из мощности потребителей, которые к ним будут подключаться.

Наружная электропроводка

Открытая проводка в стиле ретро

Применяется в деревянных домах или в помещениях в стиле ретро.

В деревянном доме проводка прокладывается в медных трубах. Это обусловлено требованиями пожарной безопасности, так как кабели нельзя укладывать в деревянные стены. Это сложный вид подключения, требующий дополнительных слесарных работ.

Читайте так же:
Надомная работа по сбору розеток

Для ретро-проводки огромное значение имеет визуальная составляющая. Если подключать к одной розетке другую, можно нарушить созданную дизайнером картину. В таком случае для сохранения стиля лучше установить новую точку питания. Если такой способ невозможен, устанавливается дополнительная розетка рядом со старой на одной диэлектрической подложке

Важно выбрать такую же по стилю розетку, чтобы не нарушать внешний вид

Монтаж кабельного вывода

1. Из коллекции данного производителя, я выбираем самый простой, доступный элемент, который был в наличии, в данном случае это механизм розетки без защитых шторок и контактов заземления, стоимость у него точно такая же, как у вывода кабеля.В конструкции этого механизма достаточно свободного места для прокладки проводов, а главное, их можно вывести не повредив крепления декоративной крышки. Более того, если очень захочется, можно подсоединить дополнительно питающие проводники к розетке и использовать её еще и по прямому предназначению, например подключив вилку питания телевизора.2. Отмечаем на декоративной крышке розетки места, от куда затем вытянем кабели.В нашем случае можно использовать лишь нижнюю часть. На изображении ниже эта область отмечена маркером:3. Вырезаем выбранный участок.Для этого я использовал ножовку с полотном по металлу. Иногда достаточно высверлить необходимые отверстия сверлом нужного диаметра.4. В итоге получается вот такая «улыбающаяся» накладка. Обязательно обрабатываю острые края напильником или другим инструментом, чтобы проходящие провода не повредились в процессе эксплуатации.5. Далее монтируем механизм в подрозетник, выводя все проводники через нижнюю часть.В данном случае не пришлось дорабатывать сам механизм, места для выводов кабеля и так хватило, но так бывает не всегда.6. Осталось установить подготовленную крышку розетки, проведя через произведенное отверстие кабели и провода и декоративную рамку на блок розеток. На этом монтаж завершен.Общий вид сделанного своими руками кабельного вывода в блоке розеток, на мой взгляд, вполне достойный. Как уже было сказано выше, даже осталось возможность запитать и механизм розетки и подключать телевизор, но лучше использовать это решение лишь в крайнем случае, чтобы избежать возможные наводки силовой сети на слаботочный сигнал.В итоге, при установке телевизора, все коммуникации скрылись его корпусом, длины проводников хватило для подключения к ТВ и даже если заглянуть за него, место выхода проводов выглядит аккуратно, что и требовалось.

ПомнитечтоэтолишьодинизвозможныхвариантовзаменыкабельноговыводанеобязательнодляэтогоиспользоватьрозеткуможновыбратьидругоймеханизмподобравподходящийпоконструкцииНередкоиспользуютсялибозаглушкалибоодноклавишныйвыключательВслучаяхкогдамеханизмнавидунапримерпривыводекабелядляаудиооборудованияизстенеможнопоигратьсместомотверстиядлякабелявдекоративнойпанеливзависимостиотконкретныхусловийВлюбомслучаепрактическивсегдаудаётсяполучитьэффектноеоформлениевыходакабелейизстенысделанноесвоимирукаминичемнеуступающеезаводскому

Требования к электропроводке на кухне

Монтаж электропроводки на кухне

Основные нагрузки в сети от электрического тока приходятся на кухню. Ведь именно в этой комнате устанавливаются мощные бытовые приборы: посудомоечная машина, электрическая варочная панель с духовкой, электрический чайник, микроволновка и прочие. Поэтому, проводя расчёт электропроводки, нужно уделить внимание правильному выбору проводов и розеток. Не надо забывать, что проводка на кухне должна производиться по стандартной схеме с учётом распределения шлейфов под каждый электрический прибор.

Подготовка к работе

В новостройках строители учитывают необходимости потребителей, зная об использовании бытовых приборов в современных кухнях. Поэтому расчёт проводов и правильный выбор розеток – это требование электромонтажных работ.

Как рассчитать электропроводку

Всё обстоит иначе, если работы проводятся в зданиях старой постройки. Поэтому нужно подготовиться к монтажу электропроводки, учитывая следующие действия:

  • Проверяется действующая проводка. На случай если сечения проводов будут достаточными, чтобы справиться с токовыми нагрузками.
  • Определяется мощность всех бытовых приборов, использующихся на кухне. Этот показатель обычно указывается в паспорте изделия. Суммируются все значения для получения общей характеристики, на основе которой в дальнейшем выбираются провода.
  • Делается подборка розеток, исходя из мощности подключаемых приборов, и правильно подбирается сечение проводов (кабелей).
  • Создаётся схема разводки проводов с учётом собственных условий расположения бытовых приборов.

Сначала надо определиться, сколько фаз входит в квартиру: одна или три. Для этого открывается распределительный щиток и смотрится, сколько проводов входит в квартиру. Если два, значит, сеть однофазная (провод фазы и провод нуля), четыре – трёхфазная (три кабеля фазных, один нулевой).

Редко в старых домах встречаются схемы с заземлением, но если таковые есть, то при входе добавляется ещё один провод меньшего сечения. Надо сразу обозначить, что современные бытовые приборы эксплуатировать без заземляющего контура нельзя. Поэтому в схеме электропроводки такой момент придётся учитывать. И последнее – определяется сечение каждого кабеля, подводящего к розеткам на кухне.

Электромонтажные работы на кухне

Общая нагрузка на провода от использования бытовых приборов одновременно может достигать 10 кВт, а значит, придётся устанавливать медные кабели сечением 4 мм² от распределительного щитка до кухни, и 2,5 мм² на каждую разводку до розеток от распаячных коробок. Если в квартиру входит трёхфазная сеть, то, распределив приборы равномерно по трём фазам, можно добиться снижения сечения кабелей. К тому же трёхфазная сеть даёт возможность правильно раскидать нагрузку, уменьшив её на каждый участок до минимума.

Читайте так же:
Схема вагона плацкарт с номерами мест с розетками

Подбор проводов и розеток

В первую очередь подбирается электрический кабель, соединяющий распределительный щит и входную распределительную коробку на кухне.

Обратите внимание, что мощные электрические приборы, например, варочная плита или посудомоечная машина, должны соединяться с распределительным щитом отдельными проводами с установкой в щитке отдельного автоматического выключателя и прибора УЗО.

Таким образом, из суммарно полученной мощности всей бытовой техники надо отнять мощность этих приборов, и из такого расчёта подбирать сечение электрического провода. Выбор производится по таблице на фото ниже. Обращайте внимание на расчётную мощность. Для однофазной сети — это третий столбец, для трехфазной — пятый.

Подбор сечения электрического провода

Для маломощных бытовых приборов устанавливаются розетки на 16А, для мощных на 32А. Обратите внимание на заземляющий контакт, есть он в конструкции розетки или нет. Стоит остановиться на выборе с заземлением. Каждый прибор рекомендуется монтировать на одну розетку с подводом отдельного кабеля. Если производится монтаж сдвоенной розетки или целого блока, то учитывайте, сколько приборов к нему будут подключаться. Старайтесь к таким конструкциям подключать маломощную технику.

Других требований к выключателям на кухне в плане технического оснащения нет. Обратите внимание на дизайн и на поверхности. Что касается последнего, то не выбирайте выключатели с рельефными плоскостями, на которых быстро собирается грязь.

Правила создания схемы электрической проводки

Это последний этап подготовительных работ. Схема разводки электрики обозначает, в каких местах будут установлены розетки и выключатели, и как к ним будут подводиться провода. Поэтому ещё на стадии создания дизайн-проекта кухни, нужно точно определиться, где будут размещаться бытовые приборы. Отталкиваясь от этого, нужно произвести на схеме расстановку розеток.

Как показывает практика, практически вся техника располагается на участке кухонного гарнитура. Следовательно, розетки будут располагаться в основном на фартуке или в нижней части мебели, а, точнее, или на стене за напольными тумбами, или под столешницей, как выдвижные блоки.

Расположение розеток на кухне

Монтажный процесс

Пошаговая инструкция монтажа электропроводки в кухне – это несколько видов работ, которые связаны между собой последовательностью проводимых операций. При этом нужно учитывать, что все электрические шлейфы проводятся только точно по горизонтали или вертикали, что заранее обозначается в схеме. Поэтому для работы потребуются два измерительных инструмента: отвес и строительный уровень.

  • В первую очередь на стену наносится схема разводки. Наносить можно карандашом или маркером.
  • По нанесённым линиям делаются неглубокие штробы.
  • В обозначенных на схеме местах делаются отверстия под посадку розеток, выключателей и распределительных коробок. Углубления делаются дрелью (перфоратором) с насадкой в виде коронки.
  • В штробы укладываются провода и устанавливаются распредкоробки.
  • Штробы замазываются штукатурными или шпаклёвочными растворами.
  • Производится установка розеток и выключателей света.

На этом работы внутри кухни заканчиваются. Остаётся провести подключение основного кабеля в распределительном щитке. Обязательно устанавливается защита в виде автомата, который подбирается из расчёта токовой нагрузки на каждый участок, и устройство защитного отключения. Первый среагирует на перегруз, второй на короткое замыкание. Теперь надо включить автоматы и проверить, все ли розетки и светильники на кухне работают, не шумит ли проводка, не искрит ли она в распределительных коробках. Если все работает исправно, значит, монтаж электропроводки проведён правильно.

Монтаж электропроводки

Как видите, ничего сложного нет. Поэтому электромонтажный процесс на кухне многие проводят самостоятельно с учётом рекомендаций опытных электриков. К тому же принимаются во внимание и требования, касающиеся расположения проводов, розеток и выключателей.

Полезные советы

  • Устанавливать выключатель лучше на стене при входе на расстоянии 20-30 сантиметров от дверного проёма. Высота установки определяется удобством пользования.
  • Высота установки розеток определяется с учётом расположения бытовых приборов, которые к ним будут подключаться. Например, на фартуке располагаются розеточные модели для подключения чайника, кофемолки, микроволновки и прочих. Выше фартука для вытяжки. Ниже столешницы для варочной плиты, посудомоечной машины, но не ниже 20 сантиметров от напольного основания. Отдельная розетка выводится по месту установки холодильника.
  • Запрещается прокладывать в кухне открытую проводку, в силу того, что в таком помещении присутствуют перепады влажности и температуры, которые негативно скажутся на проводах.
  • Устанавливается розетку от воды нужно как можно дальше. Около раковины их монтировать нельзя.
  • Не подключайте бытовые приборы через удлинитель. Переноска – не лучший элемент подключения.
  • Соединение кабелей в распределительных коробках проводится не скрутками, а с использованием клеммных устройств. Это более надёжный вариант соединения электрических участков.
  • Проводя штробление стен, учитывают расстояния от пола и потолка. Оно не должно быть меньше 10 и больше 20 сантиметров. Штробы делаются или вертикально, или горизонтально. Никаких кривых или косых линий на стенах.
  • Схему, которая была начерчена на бумаге, надо сохранить. Это своеобразный паспорт электрической разводки. Она может пригодиться при проведении следующего ремонта или, если понадобиться повесить на стену предметы мебели или дизайнерские элементы.
  • Прокладывать открытым способом проводку по водопроводной или газовой трубе запрещено, в независимости, пластиковая эта труба или металлическая.
Читайте так же:
Розетка с винтовыми клеммами с зажимной клеткой 9505sma

Заключение по теме

Правильно поместить розетки под бытовые приборы – основное требование электрической разводки на кухне. Поэтому сначала определяются места расположения бытовой техники в независимости, будет ли она стоять, как отдельный элемент кухни, или встраиваться в мебель. И на основе этого определяются места расположения розеток. Если эти две позиции скомпонуете, то и сама схема сложится правильно. Остальное – дело рук и техники.

Что нужно знать при создании электропроводки своими руками

Трудно даже представить себе обычную домашнюю жизнь без электричества. Путь от внешней сети до бытового прибора предполагает создание ответвления, заземление, прокладку кабеля, установку розеток, выключателей и светильников. Вообще заниматься ремонтом электропроводки может только специалист прошедший специальное обучение и имеющий допуск для работы с электроэнергией. Но по крайней мере вы не будете выглядеть профаном и сможете проконтролировать работу электрика, если прочитаете наше руководство.

Лучше всего менять проводку всю сразу на медную, особенно это важно, если планируются значительные изменения существующего расположения розеток — добавление новых, перенос старых, и т.п. О преимуществах медного провода над алюминиевым мы уже писали в одной из статей в разделе «Электроэнергетика». Обычно электропроводку меняют после перепланировки, например, после того, как сломан и заново построен санузел, сделана заливка стяжки. До начала отделочных работ, то есть до шпаклевания и малярных работ.

Как вам возможно уже известно, существует 3 вида установки электропроводки независимо от мест проводимых работ: открытый, скрытый и комбинированный тип электропроводки. Если вы меняете проводку в квартире с помощью метода скрытый электропроводки, то эта статья как раз этому посвящена.

Создание электросхемы электромонтажных работ

После того, как вы собрались с духом на замену старой электропроводки, вам необходим план предстоящих работ на бумаге или компьютере. План создается с целью правильного подсчёта количеста кабеля (метров), розеток и т.д. Да и вообще для удобства. Совет, не поленитесь и составьте небольшой план размещения электроприборов в вашей квартире тоже. Это касается таких электроприборов, как стиральная машина, электрический водонагреватель, электрическая печь или духовка, кондиционер и т.д. Все они должны подключаться отдельным проводом и отдельным электрическим автоматом, непосредственно от электрического щитка. Подумайте где будут розетки, по нормативам СНиП должно быть не менее одной розетки на 6 м2 площади, а на кухне рекомендуется устанавливать три розетки. На частный дом площадью 150 м2 примерно уходит 200-400 метров кабеля. На квартиру конечно поменьше. Но после замера, лучше купить кабеля несколько больше, с запасом так сказать.

Теперь давайте отвлечемся от процесса проектирования и поговорим о понятиях и элементах нашей внутренней электросети. Их не очень много, но знание того зачем они нужны и как они работают позволит Вам правильно их использовать.

Напряжение

Один из основных характеристик электропитания, те самые вольты (В или V). В основной своей массе все бытовые электроприборы ориентированы на напряжение питания 220 вольт, но бывают исключения.

Сила тока

Этот параметр измеряется в амперах (А). Он будет характеризовать нагрузку на элементы системы электроснабжения и использоваться при расчетах.

Мощность

Этот параметр характеризует количество электроэнергии потребляемой электроприбором в единицу времени. Измеряется в ваттах (Вт или W) или в киловаттах (КВт или KW). Равен напряжению умноженному на силу тока.

Провода (кабели)

Используются при передаче электроэнергии от источника к потребителю. В быту используются медные или алюминиевые провода. Бывают одножильные (одна проволока) и многожильные (много проволок свитых в одну). Многожильный провод более стоек к изгибам, т.е его можно гнуть много раз не опасаясь, что он переломится, но он и дороже. Кабель это два или более изолированных друг от друга проводов. Самый оптимальный вариант для однофазной внутренней проводки это изолированный двух или трёхпроводной многожильный медный кабель.

Инструменты для работ

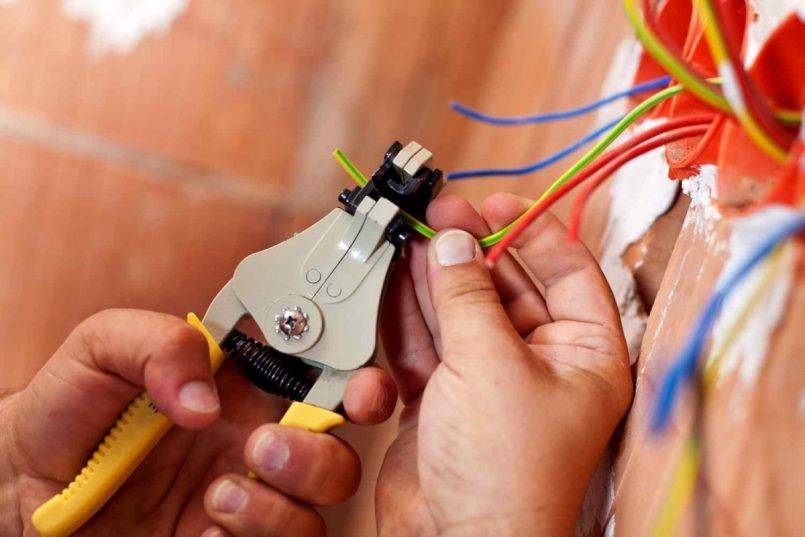

Из инструментов потребуются: кусачки-бокорезы — для перекусывания проводов, нож — для снятия изоляции, дрель с набором сверл (в том числе и твердосплавных), отвертка-индикатор — для проверки напряжения в сети, шлямбур и скарпель — для пробивки отверстий и гнезд, электрический инструмент с алмазным диском, а также молоток и хотя бы пара отверток (крестовая и шлицевая).

Читайте так же:
Прокладка витой пары до телефонной розетки

Какие провода выбрать для электропроводки

Чтобы определить необходимое сечение проводника, пользуются таблицей. Проводники могут быть одно- и многопроволочные. Для стационарной проводки предпочтительнее первые, поскольку их легче присоединить к клеммам, да и стоят они меньше. Медные провода дороже, но надежнее алюминиевых. Для розеток, бойлеров и ванн с гидромассажем необходим трехпроводной кабель (с заземлением), а для освещения можно использовать двухпроводной кабель или систему из двух проводов.

Как вы понимаете одним видом провода вам не обойтись. Электрика в квартирах, как в новых, так и в старых выполняется по стандартному минимальному набору кабелей. А именно:

  1. Провод ведущий от распределительного щита к электрическим автоматам.
  2. Отдельный электропровод на освещение.
  3. Электропровод на группу розеток для одной комнаты.
  4. Электропровод на электроплиту, кондиционер, обогреватели, стиральную машину и прочие приборы с повышенным энергопотреблением.

Провода характеризуются сечением, которое измеряется в квадратных милиметрах или «квадратах». Каждый «квадрат» медного провода способен пропустить через себя в течение длительного времени нагреваясь до допустимых пределов максимум 10 ампер тока, а каждый «квадрат» алюминиевого провода — только 4 ампера. Соответственно, если какой-то электропотребитель потребляет мощность равную 4 киловаттам (4000 Ватт), то при напряжении 220 вольт сила тока будет равна 4000/220=18,18 ампер и для его питания достаточно подвести к нему электричество медным проводом сечением 18,18/10=1,818 квадрата. Правда в этом случае провод будет работать на пределе своих возможностей, поэтому давайте умножим это значение на 1,5. Получим 2,091 квадрата. И теперь подберем ближайший провод стандартного сечения. Т.е. к этому потребителю мы должны вести проводку медным проводом сечением 2 квадратных миллиметра. Больше можно, меньше — нет! Алюминиевый провод будет соответственно в 2,5 раза толще.

Какие понадобятся компоненты для полноценной электропроводки

Без одних голых проводов вам точно не обойтись, кроме проводов скорее всего вам понадобится:

  1. Электрический автомат или, как его ещё называют, электрический предохранитель – это надежное средство защиты от перегрузок сети и короткого замыкания. При возникновении подобных ситуаций, срабатывает автоматическая защита и сеть обесточивается. Часто применяют взамен устаревших «пробок».
  2. УЗО — это устройство защитного отключения питания в сети при возникновении утечки тока. Другими словами, УЗО сравнивает ток, отправленный в квартиру с током, вернувшимся из квартиры и в случае несовпадения количества тока, цепь обесточивается. Установка УЗО необходима, в первую очередь, для снижения вероятности нанесения ущерба здоровья при ударах электрическим током. В случае удара током, человеческий организм «поглощает» часть тока, УЗО сразу же фиксирует разницу между током отправленным и полученным, и обесточивает цепь. В результате вместо паралича сердца и остановки дыхания, человека лишь немного «дернет» без каких-либо серьёзных последствий.
  3. Розетки — при установке розеток важно соблюдать следующие правила: розетка должна быть надежно зафиксирована на стене, все провода должны быть правильно подсоединены и аккуратно заизолированы, чтобы исключить возникновение короткого замыкания.
  4. Выключатели — для управления освещением из трех и более мест. В настоящее время выключатели делятся на самые простые и технологически инновационные.
  5. Кабель-каналы — в качестве кабель-каналов используют пластиковые короба и металлические лотки. Ещё используют плинтусы из ПВХ с встроенными кабель-каналами. Эстетически смотрится очень аккуратно. Но тогда это считается открытой (наружной) электропроводкой.
  6. Декоративная рамка — для установки в гнездо предназначенное для розетки. Необязательный атрибут.

При монтаже электрических автоматов защиты цепи и УЗО, следует довериться специалистам-электрикам. Установка УЗО для неподготовленного человека с электричеством опасна не только для имущества, но и для жизни.

Заземление

Вообще эта тема стоит отдельного описания, но давайте её немного коснёмся. Однофазный ввод при воздушном ответвлении заземляют. Для повторного заземления нулевого провода на вводе используют металлические обсадные трубы скважины или водопроводные трубы. К трубе приваривают полосу из стали, к ней присоединяют нулевой провод. Заземляют и стальными стержнями диаметром от 12 мм или стальными уголками толщиной от 4 мм и длиной от 2 м. К ним приваривают уголок из полосовой стали, а к нему винтами крепят медный проводник с сечением от 2,5 мм2. Конструкцию закапывают как минимум на глубину промерзания. Сопротивление заземления не должно превышать 4 Ом.

Закончив монтаж, составьте электрическую схему вашей квартиры с указание коммутационных коробок, где, сколько и как проходят провода. Это необходимо сохранить чтобы вы не повредили в будущем провода при ремонте или каких-либо других работ. Также это поможет при продаже квартиры новому владельцу, чтобы не совершить роковую ошибку во время ремонтных работ.
