Ряд номинальных токов для выключателей

Ряд номинальных токов для выключателей

На протяжении всего периода своей деятельности завод «Контактор» (бренд Группы Legrand c 2007 года) разрабатывал и производил автоматические выключатели постоянного тока для нужд советской, а далее уже и российской промышленности. Накоплен очень богатый практический опыт разработки и производства, учитывающий специфику эксплуатации электрооборудования в горнодобывающей, химической, топливной промышленности, металлургии и машиностроении, энергетике и станкостроении, там, где используются энергоустановки постоянного тока. В настоящее время на постоянный ток производится широкий ассортимент выключателей серий Электрон М, А3790, А3790У, ВА50-41, ВА50-43, ВА51-39, ВА04-36 и разъединителей типа РЕ19, а также разработанных в 2019 и 2021 годах современных выключателей серий ВА57-39 и ВА57-35М. Данная продукция стабильно занимает существенную долю объема выпускаемой предприятием продукции, так как остаётся востребованной в традиционных отраслях применения и является перспективной для применения в инновационных отраслях, например, таких как альтернативная энергетика.

Где применяются энергоустановки постоянного тока?

Сегодня, несмотря на повсеместное применение электроприборов и энергоустановок переменного тока в быту и промышленности, в ряде областей наблюдается развитие технологий и реализация проектов с энергоустановками, работающими на постоянном токе, там, где нет необходимости преобразования напряжения в более низкое или высокое, а необходима эффективная работа на высоких мощностях за счет отсутствия на постоянном токе реактивной составляющей, т.е. вся мощность, выработанная генератором/источником, потребляется нагрузкой за вычетом потерь в проводах, а также практически отсутствуют помехи и паразитные гармоники в сети. Постоянный ток распространяется по всей площади проводника, что позволяет осуществлять коммутацию силовых и сигнальных цепей на большом расстоянии, например в шахтах. Поэтому во многих случаях более технически и экономически целесообразно, а также более безопасно применять энергоустановки и машины, работающие на постоянном токе.

Энергоустановки, приборы и машины, работающие на постоянном токе, независимо от использования их внутри здания или на локальной территории, имеют простое управление, унификацию, а также повышенную безопасность по сравнению с аналогичными устройствами, работающими на переменном токе. Например, на нефтяных платформах и крупных морских судах, где требования к безопасности и эффективности оборудования повышенные, питание многих приводов происходит через единую сеть постоянного тока. К сферам, где активно применяется постоянный ток, относятся такие отрасли, как альтернативная энергетика (солнечные батареи, ветроэнергетические установки, энергоемкие инновационные топливные элементы и т.п.), морские суда, медицина, химическая и угольная промышленность, металлургия.

Развитие вышеперечисленных областей применения определяет современную потребность в специальных устройствах коммутации и защиты для цепей постоянного тока.

Зачем нужны автоматические выключатели на постоянный ток?

Коммутация в цепях постоянного тока и особенно процесс размыкания электрической цепи имеет свою специфику в зависимости от рода тока.

Переменный ток меняет свое направление и периодически имеет нулевое мгновенное значение, что способствует скорейшему гашению электрической дуги, возникающей между силовыми контактами. Направление постоянного тока не меняется, что существенно затрудняет гашение электрической дуги. Поэтому для автоматических выключателей, предназначенных для применения в электрических цепях постоянного тока, требуются специальные конструктивные решения позволяющие эффективно гасить дугу, сохранять работоспособность после большого

количества коммутаций и срабатываний, т.е. обеспечивать безопасность и надёжность!

Линейки автоматических выключателей на постоянный ток от «Контактора», особенности и преимущества

Основными представителями устройств защиты для работы в цепях постоянного тока являются линейки автоматических выключателей ВА57-35М, ВА57-39, ВА50-41 и ВА50-43 в DC-исполнении.

Читайте так же:
Управление двигателем постоянного тока концевой выключатель

ВА57-35М DC и ВА57-39 DC выпускаются в литом корпусе и выполняют функции защиты от перегрузки и короткого замыкания. Выключатель ВА57-35М DC имеет ряд номинальных токов теплового расцепителя от 80 до 250 А с уставками электромагнитного расцепителя от 800 до 2500 А. ВА57-39 DC имеет ряд номинальных токов теплового расцепителя от 250 до 630 А с уставками электромагнитного расцепителя от 1250 до 5000 А.

На номинальные токи от 250 до 2000 А применяются выключатели серий ВА50-41 и ВА50-43 с вариантами: без защиты, с электромагнитным и/или электронным расцепителями. Электронный блок для защиты выключателей постоянного тока обеспечивает регулировку уставки номинального тока от 0,63 до 1,0 номинального тока выключателя, уставки по времени срабатывания защиты от перегрузки при токе 5 крат от номинального в пределах от 4 до 16 с, уставки по току защиты от короткого замыкания от 2 до 6 крат от номинального тока, уставки по времени срабатывания защиты от короткого замыкания от 0,1 до 0,3 с или от 0,2 до 0,6 с.

Также стоит отметить, что существует возможность быстрой замены выключателей без переделки ячеек постоянного тока с выключателями ВА04-36, ВА51-39, А3790, Электрон М, что позволяет сэкономить на стоимости переделки ячеек, а также повысить возможности защиты всей системы энергоснабжения.

Конструкция выключателей постоянного тока унифицирована с конструкцией выключателей переменного тока

Аппараты постоянного и переменного тока в рамках одной серии имеют одинаковые габаритные, установочные и присоединительные размеры. Унификация деталей и сборочных единиц составляет примерно 80-90%, что позволяет упростить изготовление выключателей.

При этом специфика работы выключателей на постоянном токе учитывается при разработке и испытаниях, благодаря собственному аккредитованному испытательному центру с возможностью испытаний на постоянном токе.

Дополнительные функции

Установка независимого расцепителя и расцепителя минимального напряжения обеспечивает появление дополнительных функций. Вспомогательные контакты позволяют получать от автоматических выключателей сигналы состояния, использующиеся в системах управления и контроля.

Автоматические выключатели на постоянный ток от завода «Контактор» многие годы применяются для различных отраслей промышленности. Выбор автоматических выключателей обусловлен спецификой работы энергоустановок постоянного тока, а также надёжностью и удобством эксплуатации. В производстве каждого аппарата использован огромный опыт завода «Контактор» в части разработки и испытаний в собственном испытательном центре.

Ряд номинальных токов для выключателей

. серии АЕ1031

Для коммутации электросетей жилых и административных зданий в нормальном режиме и для отключения в режиме, способном привести к аварии (т. е. при токах перегрузки и токах короткого замыкания), обеспечения безопасности изоляции проводников в части термических перегрузок.

Структура условного обозначения: АЕ1031 — Х ХХХ

АЕ1031 — Автоматический выключатель АЕ 1031 на номинальный ток 25А, однополюсный

Х — Цифра. Условное обозначение вида максимальных расцепителей тока:
1 — электромагнитный и тепловой;
2 — тепловой.

ХХХ — Буквы и цифра. Условное обозначение климатического исполнения и категории размещения ГОСТ 15150-69: УХЛ4; 04; Т3.

. серий АЕ 20 и АЕ 20М (модернизированные)

Предназначены для эксплуатации в электрических цепях напряжением до 660В переменного тока частотой 50 — 60Гц, до 380В частотой 400Гц.

Структура условного обозначения: АЕ20 ХХХ-ХХХ-ХХХЗХ

АЕ — выключатель автоматический;

20 — номер разработки;

Х — величина выключателя в зависимости от номинального тока:

Х — число полюсов в комбинации с максимальными расцепителями тока:

Читайте так же:
Условно графическое обозначение выключателя нагрузки

3 — трехполюсные с электромагнитными максимальными расцепителями тока;

4 — однополюсные с электромагнитными и тепловыми максимальными расцепителями тока;

6 — трехполюсные с электромагнитными и тепловыми максимальными расцепителями тока;

Х — наличие буквы "М" — для выключателей модернизированных на номинальный ток 63 и 100А;

Х — наличие свободных контактов:

1 — без свободных контактов;

2 — один замыкающий свободный контакт;

3 — один размыкающий свободный контакт;

4 — один замыкающий и один размыкающий свободный контакты;

Х — дополнительные расцепители:

0 — без дополнительных расцепителей;

2 — независимый расцепитель;

Х — температурная компенсация и регулировка номинального тока теплового расцепителя:

"Р"- регулировка номинального тока тепловых расцепителей и температурная компенсация;

"Н"- регулировка номинального тока тепловых расцепителей без температурной компенсации;

"Б"- без регулировки номинального тока тепловых расцепителей и температурной компенсации для пунктов распределительных (с уменьшенными габаритными размерами);

"O"- без регулировки номинального тока тепловых расцепителей и температурной компенсации;

ХХ — степень защиты:

54 — IP54 (для выключателей серии АЕ20М);

ХЗ — климатическое исполнение (У, Т и категория размещения по ГОСТ 15150-69);

Х — класс износостойкости ("А" — первый; "Б" — второй).

0,3; 0,4; 0,5; 0,6; 0,8; 1; 1,25; 1,6; 2; 2,5; 3,15;

0,6; 0,8; 1; 1,25; 1,6; 2; 2,5; 3,15; 4; 5; 6,3;

сечение присоединяемых проводов

см. 1 — 0,3; 0,4; 0,5; 0,6; 0,8; 1,0; 1,25; 1,6; 2,0; 2,5; 3,15; 4,0; 5,0; 6,3; 8,0; 10,0; 12,5; 16,0; 25,0

см. 2 — 0,6; 0,8; 1,0; 1,25; 1,6; 2,0; 2,5; 3,15; 4; 5; 6,3; 8; 10; 12,5; 16; 20; 25; 31,5; 40; 50; 63

см. 3 — 10; 16; 20; 25; 31,5; 40; 50; 63

см. 4 — 16; 20; 25; 31,5; 40; 50; 63; 80; 100

см. 5 — 16; 20; 25; 31,5; 40; 50; 63; 80; 100; 125; 160

..серии АЕ 2030ММ

Предназначены для защиты электрических цепей от токов короткого замыкания (выключатели типа АЕ 2036ММ — для защиты от токов перегрузки и токов короткого замыкания), для проведения тока в нормальном режиме в электрических цепях напряжением до 380В переменного тока частоты 50, 60Гц, а также для оперативных включений и отключений указанных цепей с частотой до 30 включений в час.
Виды климатических исполнений У, Т категории 3 по ГОСТ 15150.
Выключатели выпускаются по ТУ16-522.148-80 и соответствуют ГОСТ 30011.1 и ГОСТ 30011.2. Выключатели с тепловыми расцепителями при одновременной нагрузке всех полюсов при температуре окружающего воздуха 40°С из холодного состояния:

Электромагнитные максимальные расцепители тока не срабатывают при токе равном или меньшем 0,8 тока уставки и срабатывают при токе равном или большем 1,2 тока уставки в течение 0,2с.
Выключатели с комбинированными расцепителями допускают повторное включение через время не более 180 с после срабатывания их от перегрузки, с электромагнитными расцепителями обеспечивают практически мгновенное повторное включение после их срабатывания.
Исполнения выключателей АЕ-2030ММ по категории применения — А по ГОСТ 30011.2, по виду максимальных расцепителей тока:

выключатели с электромагнитными расцепителями (защита от коротких замыканий);

— выключатели с электромагнитными и тепловыми (комбинированными) расцепителями (защита от коротких замыканий и токов перегрузки), по степени защиты от воздействия окружающей среды и от соприкосновения с токовёдущими частями в соответствии с требованиями ГОСТ 14255.

Читайте так же:
Простейшие схемы электронных выключателей

Кроме того для выключателей АЕ-2030ММ по наличию свободных контактов (с управлением во вторичных цепях):

— выключатели без свободных контактов;

— выключатели с одним замыкающим свободным контактом на номинальный ток до 25А при напряжении до 380В переменного тока и до 220В постоянного тока.

Зажимы выключателей допускают присоединение как медных, так и алюминиевых проводников сечением согласно таблицы, зажимы вспомогательной цепи — сечением от 0,5 до 2,5 мм 2

Номинальные токи максимальных расцепителей тока выключателей АЕ-2030ММ: 0,3; 0,4; 0,5; 0,6; 0,8; 1; 1,25; 1,6; 2; 2,5; 3,15; 4; 5; 6,3; 8; 10; 12,5; 16; 20; 25; 31,5; 40; 50А.

Номинальный режим работы выключателей — продолжительный.
Выключатели имеют сертификат соответствия Ставропольского сертификационного центра.

Выключатели автоматические ВА 88. Надежность в каждой детали.

Выключатели автоматические ВА 88. Надежность в каждой детали.19 февраля 2020


Выключатели автоматические серии ВА 88 – это силовые автоматы, также известные как MCCB (Moulded Case Circuit Breaker) — автоматические выключатели в литом корпусе. Предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузках, недопустимых снижениях напряжения в трехфазных электрических сетях переменного тока напряжением до 600 В частотой 50 Гц с номинальными токами от 10А до 1600 А и предельной отключающей способностью от 12 до 50 кА. Серийный ряд состоит из 6 габаритов: ВА 88-32, ВА 88-33, ВА 88-35, ВА 88-37, ВА 88-40, ВА 88-43.

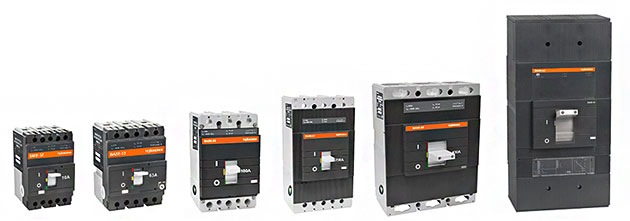

Серийный ряд автоматических выключателей ВА 88

История автоматических выключателей ВА 88 берет свое начало от популярной линейки выключателей Tmax шведской компании ABB: запоминающийся дизайн, широкий диапазон номинальных токов, возможность регулировки расцепителей и большой выбор дополнительных устройств, по праву закрепили за устройствами этой серии лидирующие позиции не только в России, но и во всем мире.

Производство на самом высоком уровне

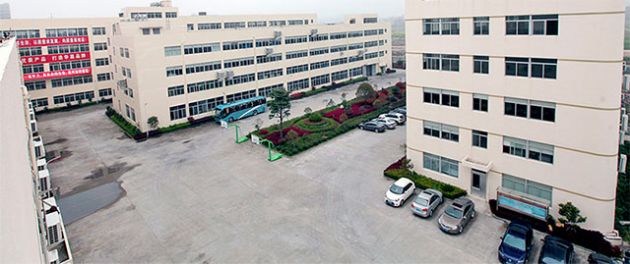

Компания TEXENERGO обладает собственной инженерной и производственной базой за рубежом, что позволяет нам осуществлять контроль на всех этапах производства – от идеи до готового изделия, проходящего выходной контроль специалиста ОТК.

Производство выключателей ВА 88 осуществляется строго в соответствии с российскими и международными стандартами: ГОСТ Р 50030.2 (МЭК 60947-2), ГОСТ 15150, ГОСТ 17516.1, ГОСТ IEC 60947-1, ГОСТ IEC 60947-2, ГОСТ 12.2.007.0-75, Техническому регламенту Таможенного союза 004/2011 О безопасности низковольтного оборудования. Все изделия изготовлены по ТУ — 3422 – 002 – 18987877 – 2014.


  • Механическую и электрическую износостойкость;
  • Степень защиты корпусов электрооборудования;
  • Испытание устройств защитного отключения;
  • Прогрузка автоматических выключателей;
  • Корректная работа внутренних электрические цепей и их соединения;
  • Надежность зажимов для внешних проводников;
  • Измерение сопротивление изоляции;
  • Проверка работы при различных температурных режимах.

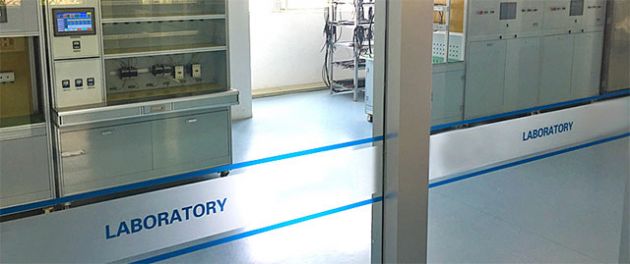

TEXENERGO не первый год сотрудничает с международной корпорацией DEKRA. Ни для кого не секрет, что лаборатории DEKRA обладают не только всеми необходимым техническими возможностями для проведения испытаний, но и в высшей степени квалифицированным персоналом и безупречной репутацией. Мы уверены, что результаты испытаний нашего оборудования, проводимые в лабораториях DEKRA, заслуживают высокого уровня доверия и являются подтверждением качества производимой под брендом TEXENERGO продукции.

Мы делаем все, чтобы, приобретая автоматические выключатели ВА 88, вы были уверенны в их качестве, надежности и гарантированной поддержке в случае необходимости.

Сделайте свой выбор в пользу надежного производителя и поставщика – TEXENERGO.


Конструкция и принцип действия

Читайте так же:
Однополюсный автоматический выключатель габариты

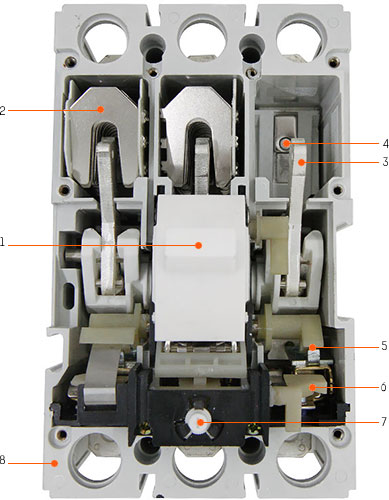

Конструкция на примере ВА88-35

  1. Механизм взвода
  2. Дугогасительная камера
  3. Подвижный силовой контакт
  4. Неподвижный силовой контакт
  5. Изолирующая рейка
  6. Плоская рейка
  7. Регулировка теплового расцепителя
  8. Корпус из теплостойкого АБС пластика (допустима повторная переработка)


Рукоятка выключателя имеет три положения (включено, отключено и промежуточное после срабатывания от расцепителей). Для включения после срабатывания необходимо рукоятку перевести из промежуточного положения в положение «Выкл», а затем – «Вкл».

Отличительные особенности выключателей автоматических ВА 88

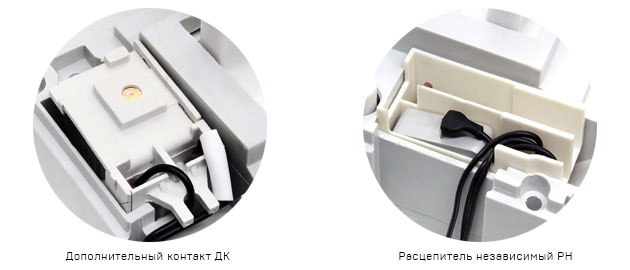

Дополнительные устройства (приобретаются отдельно) позволяют расширить функциональные возможности автоматических выключателей для использования их в современных автоматизированных системах управления и электроснабжения. При этом конструкция автоматического выключателя дает возможность произвести установку любых дополнительных устройств самостоятельно.

Продукция HYUNDAI

small logo

Самой многочисленной группой электротехнической продукции Hyundai Heavy Industries (HHI) являются миниатюрные (модульные) автоматические выключатели. В первую очередь это объясняется широчайшей областью их применения. В общей схеме электроустановки их место — непосредственно возле потребителей. Автоматические выключатели в модульном исполнении применяются в комплектных распределительных устройствах
объектов жилищного, коммерческого и промышленного секторов (в щитках этажных учетно-распределительных, квартирных, гаражных, коттеджных, различных распределительных щитках общественных и административных зданий, а также в качестве защиты отдельных электроустановок). Эти изделия служат для защиты линий от перегрузок и коротких замыканий, а также оперативных включений и отключений в цепях постоянного и переменного тока напряжением до 500 В.
Принцип действия автоматических выключателей этого типа состоит в следующем: при перегрузках в защищаемой цепи протекающий ток нагревает биметаллическую пластину. При нагреве пластина изгибается и толкает рычаг, оздействующий на механизм свободного расцепления. Выдержка времени отключения уменьшается с ростом тока. При коротком замыкании в защищаемой цепи ток, протекающий через электромагнитную катушку автоматического выключателя, многократно возрастает, соответственно возрастает магнитное поле, которое перемещает сердечник, переключающий рычаг свободного расцепления. В обоих случаях подвижный контакт отходит от неподвижного, аппарат выключается, происходит разрыв цепи, тем самым электрическая цепь защищается от перегрузок и токов короткого замыкания. При перегрузках и токах короткого замыкания отключение автоматического выключателя производится независимо от того, удерживается ли рукоятка управления во вклю ченном положении.

При изготовлении корпуса автоматических выключателей HHI используются высококачественные негорючие материалы с высокими огнеупорными и противоударными характеристиками, обладающие высокой механической прочностью. Контактные зажимы (вилочный + зажимной, верх/низ), глубоко погруженные внутрь корпуса, обеспечивают степень безопасности IP20 при случайном прикосновении человека к корпусу прибора. Биметаллическая пластина соединена с механизмом свободного расцепления без люфта, что улучшает чувствительность прибора к ее изгибу.

Все автоматические выключатели, дифференциальные выключатели и выключатели нагрузки HHI модульной серии снабжены указателем состояния (включен/отключен соответствует цвету указателя: красный/зеленый).

Автоматические выключатели серий HiBD63 (рис. 1) и HiBD125 рассчитаны на применение как в цепях переменного
тока частотой 50 или 60 Гц, так и в цепях постоянного тока. Номинальное напряжение изоляции составляет 500 В AC. Отключающая способность выключателей этих серий высока как на переменном (6 и 10 кА при 400/460 В AC), так и на постоянном токе (10 и 15 кА при 110 В DC) соответственно.

При выборе выключателя следует обращать внимание на количество защищенных расцепителями полюсов: 2- и 4-полюсные выключатели могут быть как в конфигурации 2P, 4P, так и в конфигурации 1+N, 3+N соответственно. В серии HiBD63 доступен нестандартный ряд номинальных токов 1, 2, 3, 4, 5, 6, 10, 13, 15, 16, 20, 25, 32, 40, 50, 63 А с характеристиками отключения типов B, C, D, что позволяет соответствовать уникальным техническим требованиям в нестандартных проектах. В серии HiBD125 доступен ряд номинальных токов 63, 80, 100, 125 А (B, C, D) при увеличенных по сравнению с серией HiBD63 на 50% в ширину габаритах. Максимальное сечение присоединяемого провода — 50 мм2.
Диапазон температур окружающей среды для нормальной работы модульных автоматических выключателей HHI лежит в пределах –25. +55 °С, при этом необходимо учитывать влияние температуры на чувствительность биметаллической пластины расцепителя к протекающему току. В каталоге HHI «Miniature Series» приведена таблица изменения чувствительности автоматических выключателей к протекающему току в диапазоне температур от –40 до +70 °С. Применение запатентованных Hyundai новейших материалов и покрытий свело к минимуму зависимость параметров выключателей от температуры окружающей среды, что позволяет им показывать лучшие характеристики по сравнению
с известными аналогами.

Читайте так же:
Schneider electric выключатель слоновая кость

В качестве дополнительного оборудования модульных автоматических выключателей для повышения их функциональности используются такие опции, как вспомогательные контакты AUX перекидного типа, контакты аварийного срабатывания ALT, расцепители минимального напряжения UVT и независимые расцепители SHT.

В модульную серию HHI также входят выключатели нагрузки серии HiSD с различным количеством полюсов на токи от 16 до 125 А (рис. 2), дифференциальные автоматические выключатели серий HiRO (рис. 3), HiRD и дифференциальные выключатели нагрузки (УЗО) HiRC.

Дифференциальные выключатели нагрузки обеспечивают защиту от токов утечки, которые могут появляться в цепи вследствие ухудшения свойств изоляции электроприборов и электропроводки и этим спровоцировать поражение человека электрическим током или пожар. Устройства серий HiRC63 (рис. 4) и HiRC100 рассчитаны на номинальные токи 16. 63 и 63. 100 А и на ожидаемые токи короткого замыкания 6 и 10 кА соответственно. Серия HiRC63 имеет чувствительность 10, 30, 100, 300 или 500 мА, серия HiRC100— 30, 100, 300 или 500 мА. Для бытовых нужд оптимально использовать серию
HiRC63, к условиям коммерческой или промышленной эксплуатации лучше подойдет серия HiRC100.
Дифференциальные автоматические выключатели защищают цепи от токов перегрузки, короткого замыкания и утечек на землю, то есть являют собой автоматический выключатель и УЗО в едином корпусе. Таким образом, они наследуют технические характеристики обоих устройств: номинальный ток (1. 32 А у серии HiRD32, 40. 63 A у серии HiRD63, 63. 125 А у серии HiRD125), характеристику отключения (тип B, C, D), отключающую способность (6 кА у серий HiRD32 и HiRD63; 10 кА у серии HiRD125) и чувствительность к току утечки (10, 30, 100, 300 или 500 мА). Как все модульные устройства, могут иметь от 1 до 4 полюсов на корпус и занимать габариты от 2 до 7 модулей.


Перейти к полному техническому каталогу миниатюрных серий автоматических выключателей, дифф. выключателей, УЗО, разъединителей на русском >>>

Видеообзор модульных автоматических выключателей HYUNDAI:

Видеообзор модульных дифференциальных автоматических выключателей HYUNDAI:

Перейти к прайс-листам по модульным автоматическим выключателям, модульным выключателям нагрузки, УЗО:

Обратившись к специалистам ООО «ТЕХНОЭЛЕКТРО», Вы сможете получить квалифицированную техническую поддержку и ценовую консультацию по всей продукции производства HYUNDAI.
