USB розетка в машину своими руками

USB-разъемы для автомобилей можно легко купить на рынке за совсем небольшую сумму. Однако большим удобством при вставлении их в прикуриватель они не отличаются. В этой статье будет рассмотрена и решена такая проблема, а найденный выход сделает разъем более эстетичным и постоянно находящимся под рукой.

Для изготовления розетки USB потребуются следующие материалы и инструменты:

Собственно сам USB-разъем;
Отвертка;
Небольшой кусок пластика;
Остро заточенный нож;
Наждачная бумага, желательно мелкозернистая;
Стяжка и зажимы из металла;
Бытовой паяльник и припой.

Перед началом работы необходимо разобрать имеющийся на автомобиле порт USB. Пластиковую оболочку следует удалить полностью, так как она будет мешать при дальнейших работах, оставить необходимо только внутреннюю начинку.

Из приготовленного заранее небольшого куска пластика нужно вырезать небольшую крышку будущей розетки. Ее размеры должны полностью соответствовать имеющемуся разъему, в который далее будет вставляться USB-порт. В этом же куске следует подготовить прямоугольный разъем для USB-входа. Если в результате обрезания получились неровные края, следует их аккуратно обработать мелкой наждачной бумагой. В случае наличия в разъеме светодиодного индикатора, необходимо прорезать отверстие и для него.

Для того чтобы пластик имел как можно более презентабельный вид, рекомендую его оклеить самоклеящейся бумагой, желательно однотонной либо кусочком винила подходящей по тону расцветки. Затем, пользуясь металлической стяжкой, устанавливаем внутреннюю начинку разъема USB. При этом необходимо тщательно проверить, чтобы он как можно более точно входил в разъем. Зазоров быть не должно.

Затем при помощи паяльника и используя припой, провода припаиваются к печатной плате порта. Другие их концы необходимо присоединить к автомобильному прикуривателю.

На обратной стороне заранее изготовленной крышки устанавливаются специальные металлические зажимы.

В розетку, находящуюся на консоли автомобиля, вставляется подготовленная розетка USB.

Таким образом, автомобильный USB-разъем, изготовленный собственными руками, теперь полностью готов и может использоваться по своему прямому назначению. Также можно собрать и USB розетку для мотоцикла, сделать внешний USB разъем в автомагнитоле, однако, вы также должны быть знакомы с распиновкой портов USB и micro-USB

Так можно сэкономить некоторую сумму денег на карманные расходы и сберечь собственное время, которое могло быть потрачено для лишней поездки на рынок. Да и ремонт USB разъема автомагнитолы не будет таким и сложным мероприятием.Также советую познакомиться с самодельным источником питания USB в машине .

Розетка USB LIVOLO с блоком питания 5В 2.1А белая VL-C791USB-11

Розетка USB LIVOLO с блоком питания используется для подзарядки гаджетов, поддерживающих USB-интерфейс: планшеты, электронные книги, мобильные телефоны и другая цифровая техника.

Подходит для установки в офисе, доме, квартире.

Блок питания 5В и выходным током 2.1А.

Схемы подключения

Фото обзор

ВНИМАНИЕ!
Если Вы не можете найти нужную модель, воспользуйтесь КОНСТРУКТОРОМ .
Соберите свою комбинацию!

70℃, влажность ≤95%

Какие новые продукты ожидаются от LIVOLO в будущем. LIVOLO USB Type-C с функциями контроля качества и PD В скором времени будет доступно зарядное устройство USB C, которое значительно облегчит Вашу жизнь. Ожидается, что зарядное устройство будет мощностью 45 Вт, со стандартами QC и PD. Стоимость такого модуля будет 3299 руб. Что так..

Терморегуляторы Terneo артикулы S и SX при установке в вертикальную панель нельзя перевернуть, по причине того, что у модуля Terneo литой суппорт. Модули розеток, выключателей, терморегуляторы и другие модели Livolo возможно устанавливать как в вертикальные панели, так и в горизонтальные комбинированные панели. Назначение Терморегулятор terneo s ..

Уважаемые клиенты! Срок возврата и обмена качественного товара 60 дней со дня покупки.Раздел: Как купить Наша компания Ливолотач НЕ ПРИНИМАЕТ товар, если НЕ сохранен товарный вид изделия: упаковка не соответствует артикулу товара, пятна, имеет видимые дефекты (замятие, надрыв упаковки, следы краски, штукатурки, и дополнительных надписей). Фото..

Мы с радостью поможем сделать Ваш дом более комфортным. Ассортимент продукции LIVOLO широкий и позволяет реализовать любую идею. Для сенсорной фурнитуры Livolo, в отличие от клавишных выключателей, где рамка подходит как для выключателя, так и для розетки. Используются определенные рамки для выключателей и розеток, а также их комбинаций. Cе..

Читайте так же:

Расположение розеток над рабочим столом кухни

Система «Умного» дома даёт дополнительную ценность «Яндекс Станции». Теперь это не просто колонка, которая может отвечать на поисковые запросы и включать музыку или видео, но и точка для управления устройствами. Устройствами «Умного» дома можно управлять через интернет или голосового помощника.Умный дом Яндекса объединяет десятки ум..

Broadlink RM Pro 4 позволяет управлять через ИК, Wi-Fi или Интернет почти всеми бытовыми приборами, таких как телевизор, кондиционер, DVD и др. Для управления можно использовать Android или IOS устройство. Broadlink RM Pro одно из самых недорогих и доступных средств для реализации проекта «Умный дом». Работает с Яндекс Алисой..

Голосовой помощник Алиса для Wi-Fi терморегуляторов Terneo совместно с Livolo.Новая функция — включение и отключение устройства, настройка комфортной температуры с помощью голосового помощника Алисы от Яндекса! Применяйте навык «Терморегуляторы Terneo» для Умного дома Яндекса или навык «Terneo» для Алисы. Данный функционал подходит для моде..

Разработка Livolotouch терморегуляторы Tеrneo для рамок Livolo.Терморегуляторы Terneo для рамки Livolo работают с Алисой и имеют выносной датчик для контроля температуры теплого пола.Новая линейка терморегуляторов Terneo TS модели terneo Ts, terneo Tsx (Wi-Fi) совместима с рамками фирмы LIVOLO и может быть установлена совместно ..

ПН-ПТ: 10:00 — 18:00

СБ-ВС и праздничные дни: Выходной

Режим работы:
ПРИЕМ КЛИЕНТОВ (онлайн-запись): ПН-ПТ: 10:00 — 17:00
Выходной: СБ-ВС и праздничные дни

Для прохода в офис интернет-магазина нужно заказать пропуск на сайте (онлайн-запись).

Расчет дизайн проектов в Шоу-руме:
ПН-ПТ: 10:00 — 17:00

Оформление заказов:
На сайте 24/7
Если Вы оформили заказ в интернет-магазине после 17:00 по Москве, заказ будет обработан на следующий рабочий день.
Неоплаченный заказ хранится в резерве 3 дня.

Доставка:
Доставка на следующий рабочий день.
Получить заказ можно после подтверждения его готовности.

Скидки действуют только при заказе на сайте
Заказ хранится в резерве 3 дня
Доставка на следующий день (в рабочие дни)
СБ и ВС — не работаем
ЭКВАЙРИНГа / терминала нет
Шоу-Рум ОНЛАЙН-ЗАПИСЬ: ПН-ПТ 10:00 — 17:00
Москва, ул. Докукина д. 12, оф. 106, м. Ботанический Сад

При себе иметь паспорт или права.

Проход на территорию производства с детскими колясками, детьми до 14 лет запрещен!

Заказы не выносим.

Принимаем к оплате:

Розетка с заземлением, шторками и USB Werkel W1171501 белая

Возврат и обмен

В течение 21 дня с момента покупки

В случае заводского брака гарантия — 12 месяцев

Рамки и механизмы продаются отдельно

Готовый товар состоит из рамки и механизма с суппортом

Доставка и самовывоз

Бесплатная доставка по всей России до двери тк DPD, ПЭК, СДЭК при заказе от 15 000 рублей;
Бесплатная доставка по Москве при заказе от 5 000 рублей;

Оплата

Наличными;
Безналичный расчет;
Банковской картой;

пн. — сб.: 9:00 — 18:00

Заземляющий контакт установлен во все механизмы розеток

Токопроводящие элементы выполнены из фосфорной бронзы (94% Cu, 6% Sn),
которая имеет высокую токопроводимость и не вызывает нагрева механизма

Клипсы Easy Click обеспечивают простоту монтажа и позволяют легко соединять механизмы и рамки разных серий

Жесткий суппорт из нержавеющей стали не деформируется при монтаже и эксплуатации

Схема подключения нанесена на механизмы

Пазы для тонкой регулировки механизмов в подрозетнике
ускоряют процесс монтажа механизмов в многопостовые рамки

Самозажимные клеммы
позволяют быстро и надежно подключать провода диаметром до 2,5 мм

Серебряные контактные площадки (90% Ag, 10% Ni)
предотвращают выгорание контактов выключателей

Широкий температурный диапазон от –40° до +80° С

3 способа монтажа:

винтами к подрозетнику
винтами к стене
анкерный механизм

Компания Werkel Professional дарит возможность постоянным и новым заказчикам купить оригинальные и высококачественные розетки по низкой стоимости от популярного во всем мире производителя «Веркель». Обычный сетевой разъем дополнен двумя USB портами. Фирменная продукция рассчитана на многолетний срок отличной службы. Надежный механизм и ударопрочный корпус обеспечивают бесперебойную работу и отсутствие деформаций даже по истечению эксплуатационного периода.

Читайте так же:

Установка розетка телефонная интернет

Основными характеристиками модели являются:

· универсальность цветовой гаммы;

· наличие двух портов USB.

Где найти розетки с USB «Веркель»?

Мы являемся официальным дилером продукции компании «Werkel» в России, где на нашем сайте вы сможете найти наиболее широкое разнообразие продукции. Если у вас остались какие-либо вопросы, мы с радостью готовы ответить на них, или же вы хотите сделать заказ на нашем сайте, то контактный телефон вы сможете найти в разделе контакты.

‘>

Преимущества механизмов Werkel™

Заземляющий контакт установлен во все механизмы розеток

Клипсы Easy Click обеспечивают простоту монтажа и позволяют легко соединять механизмы и рамки разных серий

Жесткий суппорт из нержавеющей стали не деформируется при монтаже и эксплуатации

Схема подключения нанесена на механизмы

Самозажимные клеммы
позволяют быстро и надежно подключать провода диаметром до 2,5 мм

Серебряные контактные площадки (90% Ag, 10% Ni)
предотвращают выгорание контактов выключателей

Широкий температурный диапазон от –40° до +80° С

3 способа монтажа:

винтами к подрозетнику
винтами к стене
анкерный механизм

Основными характеристиками модели являются:

· универсальность цветовой гаммы;

· наличие двух портов USB.

Где найти розетки с USB «Веркель»?

Розетка с USB: как сделать стационарную умную розетку своими руками (инструкции + фото)

В современном мире мобильные устройства стали неотъемлемой частью жизни. Только с ними всегда есть одна и та же проблема – зарядка. Это могут быть привычные смартфоны, которых сейчас может быть несколько, может быть планшет, а сейчас к ним прибавились еще и беспроводные наушники. Зарядку постоянно нужно держать на виду, а иногда нужная вам розетка уже чем-то занята. Решить сразу несколько проблем может розетка с USB.

Краткое содержимое статьи:

Что представляют собой розетки с USB?

В домах все чаще появляются розетки, которые имеют дополнительные разъемы. Постепенно к ним добавлялись порты для интернета, потом для аудио систем, и вот сейчас набирают популярности розетки с USB-портами.

В первую очередь, все выше названное – удобно. Это естественный порядок вещей, когда жизнь человека становиться удобнее, а быть проще. В таких условиях можно больше времени уделять более важным вещам. Я думаю, что ранее вы уже наталкивались на фото розетки с USB разъемом.

Причина их популяризации заключается в увеличении количества устройств, которые способны работать или получать заряд от таких разъемов. Сейчас от USB могут брать питание не только привычные гаджеты, но и различные лампы, часы, вентиляторы и тому подобное.

Внешне такая розетка мало чем отличается от привычного всем аналога. Отличие заключается только в наличии тех самых USB-разъемов, или разъема, это уже зависит от модели. Ценник на них выше, чем на простые, оно и не удивительно, ведь внутри находится дополнительный контроллер питания, со своей микросхемой.

Необходимость USB розеток

В первую очередь для удобства. В этом плане вы будете приятно удивлены, что виды розеток с USB-портами отличаются не только их количеством. Это в первую очередь, дальше стоит обращать внимание на напряжение, которое может передать такая вот розетка. Некоторые модели не могут выдать на выходе больше одного ампера. Для многих современных устройств такого будет недостаточно.

Читайте так же:

Что такое розетка листа

Делясь личным опытом скажу, что постепенный уход в необходимости таскать за собой блоки питания для своей техники, позитивно сказался на не очень заметных, но приятных аспектах жизни. Все потому, что намного проще найти USB-провод, чем блок питания к нему.

Вы можете ложиться спать, и хотите поставить телефон на зарядку. При этом у вас есть планшет, да и жена тоже не против зарядить телефон ночью. Накладываете на это еще два настольных светильника, которые стоят возле кровати, и уже оказывается, что для всего розеток не хватает.

Решить такое может простая розетка с USB разъемами в одном корпусе. Всего несколько портов для техники по обе стороны кровати будет достаточно для решения данной проблемы.

При этом в розетке, да и возле нее, не будут постоянно торчать и валяться блок питания. Лет десять назад они бы не казались большими, но сейчас, когда телефоны и телевизоры все тоньше, человека тянет к минимализму.

Установка

На практике оказалось, что производитель уже о вас подумал. Монтаж и подключение розетки с USB разъемами ничем не отличается от обычной. Подключаем ноль и фазу, вставляем в подрозетник, прикручиваем любым удобным способом и все, розетка готова к использованию.

Единственное, что такая розетка может занимать больше места чем обычная. В первую очередь это зависит от количества портов. Кроме того, сейчас можно купить комбинированную розетку, в которой будут сразу и привычное всем питание на 220V, и порт для интернета, и вход для звуковой системы, и USB в придачу.

Вполне возможно, что вам нужно будет сделать дополнительные подрозетники под это дело. Я решил, что лучше раз поработать коронкой и проложить провода, чем все время таскаться с лишними переходниками.

Аналог

Естественно, вы можете сделать розетку с USB своими руками, но стоит ли это делать? Если работа с паяльником и микросхемами для вас нормальная практика – то почему бы и не попробовать. В противном случае вы можете столкнуться не только с техническими проблемами, но и с эстетическими.

Розетка своими руками предусматривает так званое улучшение обычной, что само собой не было предусмотрено производителем. Кроме того, я видел случаи, когда обычную одинарную розетку превращали в такой аналог. О том, что выглядела она как чудовище можно даже не говорить.

Дело ведь в другом – разъем находился сразу под отверстиями для вилки. Другими словами, вставив в эту розетку вилку лампы вы уже теряете ее универсальность.

Вариантом получше может стать универсальная розетка, в функционал которой вы добавите USB порты. Здесь все будет больше упираться в аккуратность вашей работы, ведь глянцевый пластик, при распиливании, так легко повредить и поцарапать.

Выбор розетки

Не стоит волноваться о проблемах и сложностях, которые могут возникнуть во время использования такой розетки. Инструкции для розеток с USB портами не требуются – вставили кабель в розетку, подключили его к условному телефону и все, система работает.

Покупая розетку не поленитесь, уделите немного внимания изучению характеристик розетки, которую собираетесь купить. Их нужно сопоставить с устройствами в вашем доме, и их потребностями в питании.

Первую розетку с USB разъемами я купил к рабочему столу. Несколько телефонов, планшет, фотоаппарат, к которым в то время добавились беспроводные наушники и портативные батареи. Всему этому нужны либо USB разъемы, либо места в сетевом фильтре, которые и так уже заканчивались.

Проблема была в том, что купленная мной розетка выдавала меньше одного ампера на каждый разъем, из-за чего некоторые устройства заряжались очень долго. В общем, пришлось ее заменить, но опыт остался на всю жизнь. Выбирайте разумно.

Zigbee-розетка Moes с 2 USB-портами для умного дома Tuya Smart: интеграция в Home Assistant

Продолжаем изучать устройства экосистемы Tuya Smart и сегодня рассмотрим Zigbee розетку — переходник, которая дополнительно оснащена парой USB портов. Выясним что она умеет, как ее можно использовать и интегрировать в альтернативную систему управления умным домом Home Assistant.

Читайте так же:

Розетки промышленные с крышками 220

Содержание

Куплена в официальном магазине MOES на Aliexpress — цена на дату публикации $19.71

Параметры

Протокол — Zigbee 3.0
Рабочие напряжения — 100 — 240 В
Максимальная мощность на напряжениях от 100 В — до 1600 Ватт 15А
Максимальная мощность на напряжениях от 220 В — до 2200 Ватт 10А
USB портов — 2, спаренные, суммарная мощность 10 Ватт
Размер — 120х56х30мм
Диапазон рабочих температур — -20 45 С

Поставка

Поставляется устройство в простой коробке из переработанного картона без каких либо опознавательных знаков. О характере содержимого сообщает лишь наклейка распечатанная на термопринтере, на которой указано что это умная розетка формата EU и ее основные параметры, правда несколько отличающиеся от тех что указано в инструкции.

Инструкция — на двух языках, английском и немецком из нее выясняется то максимальная мощность на нашем стандарте напряжений — все же 2,2 а не 1,6 КВт как указано на коробке. Думаю что ориентироваться нужно на нее, а не на наклейку.

Внешний вид

Устройство имеет довольно своеобразный вытянутый дизайн. Она достаточно узкая и не перекроет доступа к соседним розеткам при вертикальной установке, но если расположение вилки, по какой-то причине, требует горизонтального подключения — то могут возникнуть сложности.

Обратная сторона — тут ничего особо интересного нет, вилка стандарта Shchuko с толстыми контактами, и небольшая наклейка с параметрами устройства.

На фронтальной части корпуса расположены разъемы USB, их два, но по факту это один запараллеленный на два разъема выход, и 2 А, что дает 10 Ватт при напряжении 5 В — это суммарный максимальный ток.

Под ними находится единственный физический элемент управления — кнопка, короткое нажатие на нее — переключает состояние розетки. И в зависимости от него — кнопка будет подсвечиваться либо синим.

Либо красным цветом. Яркость небольшая, ночью особенно не отсвечивает и не мешает. Зато дает визуальную возможность понять, включено или выключено питание.

Tuya Smart

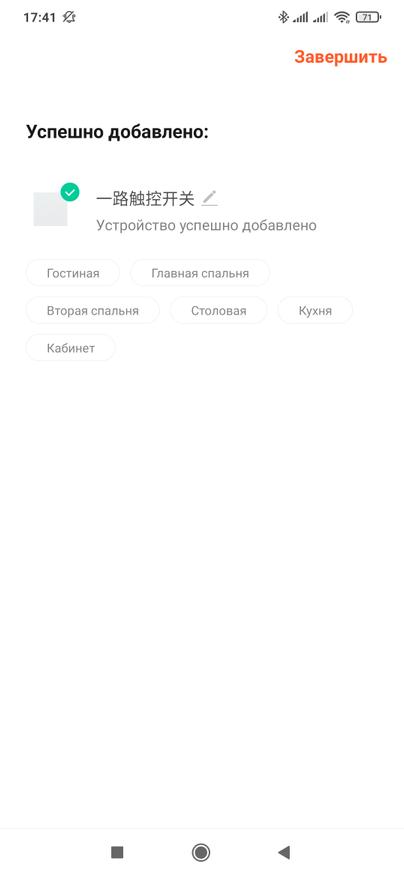

Устройство переходит в режим сопряжения автоматически после первого включения, вручную он включается долгим удержанием кнопки управления.

Для работы — розетке нужен zigbee шлюз, любой, совместимый с экосистемой Tuya Smart. Запускаем его плагин, и нажимаем добавить устройство. Через несколько секунд на экране обнаружения появится розетка, но в виде выключателя.

Многообразие устройств Tuya столь велико, что даже базовое приложение может некорректно отображать картинку, как в этом случае. Но суть выключателя и розетки идентична, они оба могут включаться и выключаться. Обнаруженное устройство появится в списке своего шлюза и общем списке Tuya Smart.

Скажу честно, я рассчитывал, и чуть дальше покажу почему, что тут будет раздельное управление розеткой и USB. Но — выключатель тут только один и он рубит и USB и 220. Кроме кнопки тут еще есть меню таймеров.

Таймеры можно ставить как разовые так и периодические — по выбранным дням недели и времени, действие включать или выключать, выбирается, так же есть возможность написать заметку, чтобы не забыть для чего нужен этот таймер.

Автоматизации

С автоматизациями все стандартно как для устройств этой экосистемы — розетка может служить как триггером в этом случае автоматизация сработает по переходу розетки в указанное состояние, так и условием — когда при сработке триггера будет проверятся в каком состоянии находится розетка.

И естественно действием автоматизации — когда при сработке триггера розетка может быть включена, выключена либо изменить свое состояние на противоположное.

Google Home

Аккаунт Tuya Smart взаимодействует с системой Google Home, и после разового подключения, устройства Tuya будут автоматически пробрасываться в Google. На работу устройства в самой Tuya это никак не сказывается — управление параллельно и одновременно. Герой обзора — не исключение, розетка появилась в списке устройств и может управляться при помощи Google Assistant.

zigbee2mqtt

Еще до покупки я удостоверился что эта розетка, причем не просто Tuya а именно от Moes — поддерживается в zigbee2mqtt. На странице устройства указано что у нее есть 2 свича, очевидно для основного — силового разъема и для USB. Поэтому я и рассчитывал что управление будет раздельным.

Читайте так же:

Подключение двойной розетки lezard

Но в системе устройство определилось совсем не как розетка, а как реле. Точнее как контроллер для управления освещением. Номер модели тут оказался совсем другой, на странице проекта он соответствует реле от zemismart. В остальном — все корректно, устройство является роутером для zigbee сети.

На функциональность это не влияет, реле как и розетка и выключатель — умеет включаться и выключаться, что собственно и нужно. Кроме переключателя есть еще показание уровня качества сигнала.

Endpoint тут один — так что второму выключателю взяться тут негде.

Эти две сущности — свич и сенсор пробрасываются в Home Assistant, напомню свич управляет одновременно и розеткой и USB портами.

SLS Gateway

В рамках этого тестирования, розетка была добавлена в прошивку SLS шлюза — должна быть версия не старше 5 марта 2021 года

Подключение происходит без проблем, правда на дату обзора еще не хватает корректной картинки, хотя какую картинку поставить правильнее — еще вопрос.

В остальном все идентично zigbee2mqtt — роутер, один Endpoint, включить выключить и уровень сигнала.

Проброс в Home Assistant — отличается только информацией о версии прошивки — SLS вместо zigbee2mqtt.

USB Тест

Раз есть USB порты — нужно понять соответствует ли их мощность заявленной. Это даст понимание можно ли использовать эту розетку как управляемый источник питания.

По крайней мере 2А тянет без просадки по напряжению, как и указано в характеристиках.

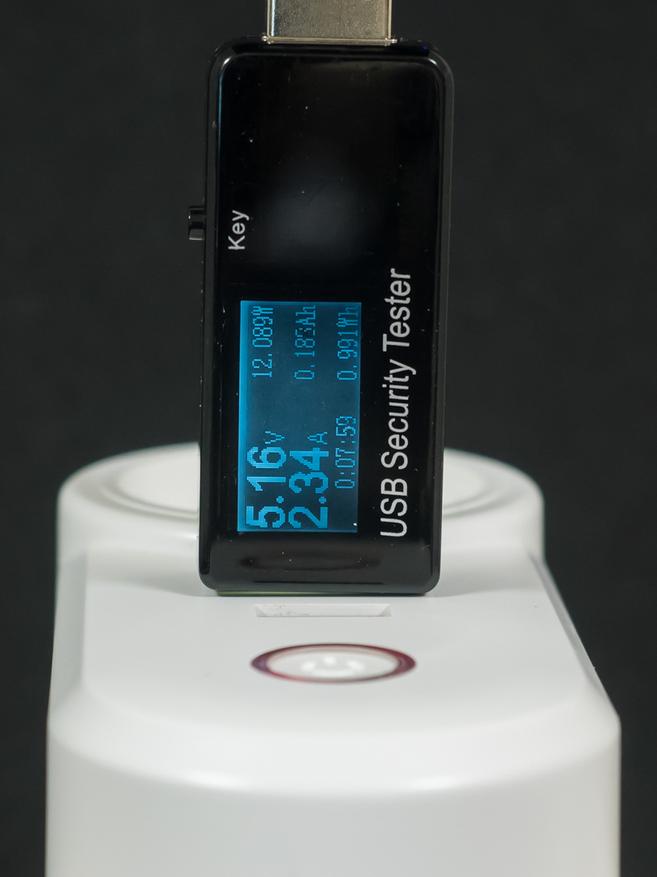

Экспериментально удалось найти предел — это 2,34 А, чуть больше 12 Ватт, при которых напряжение соответствует норме и составляем 5,16 В, а при увеличении тока до 2,35 А — сразу идет резкая просадка до 4,71 В. Но для большинства USB нагрузок должно хватить

Второй вопрос — нагрева. Температура, ее я измерял прямо внутри USB разъема, через 12 минут после начала тестов, большую часть этого времени розетка работает на мощности более 10 Ватт и токе чуть более 2 А.

20 минут — розетка стала ощутимо теплее, температура на разъемах поднялась выше 40 градусов.

По истечении примерно получаса и дальше — температура стабилизировалась примерно на отметке в 45 градусов. Еще раз напомню — это температура на самом USB разъеме, корпус розетки — в районе 30 градусов. Полагаю что розетку вполне можно использовать для питания через USB нагрузок мощностью до 10 Ватт, но не больше, а лучше — меньше.

Разборка

Для полноты обзора осталось только разобрать розетку. Для этого нужно снять наклейку с задней стороны, которая скрывает под собой единственный саморез.

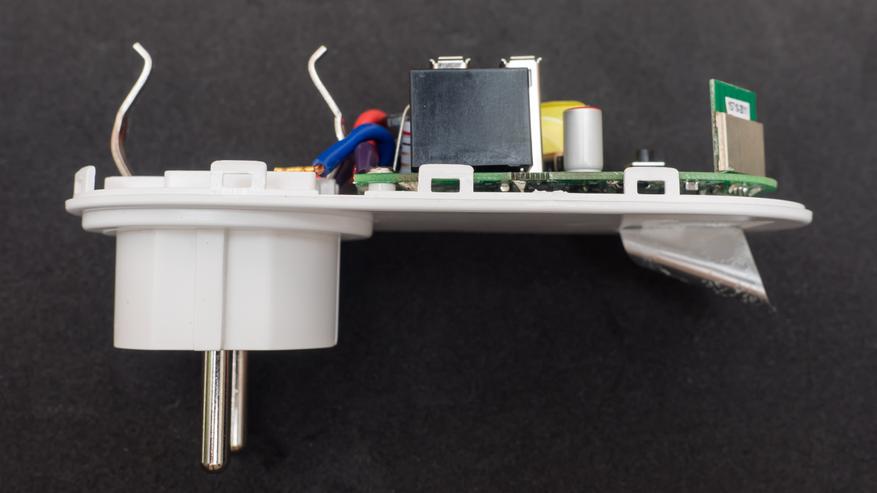

После этого корпус раскладывается на две половинки

Кроме самореза — он крепится на защелки, они достаточно тугие, так что для разборки придется приложить усилия, но при этом нужно быть аккуратным чтобы их не сломать.

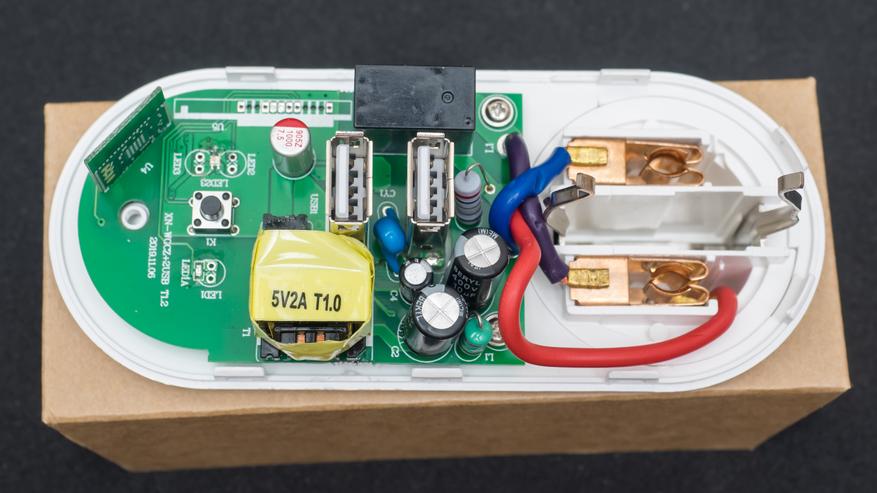

Верхняя крышка устройства — тут ничего интересного нет, это просто кусок пластика.
