Всё о функциональности сенсорных выключателей

Всё о функциональности сенсорных выключателей

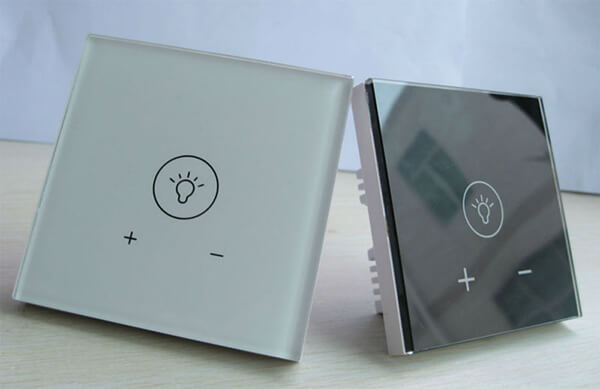

Чем сенсорные выключатели качественно отличаются от обычных?

  • Сенсор. Датчик в конструкции сенсорного выключателя реагирует на тепло руки, фиксирует прикосновение или звук. Сенсор используется в современном мире во многих областях в качестве элемента контроля разных действий, и управление светом является лишь одной из его функций. К примеру, сенсорные датчики присутствия устанавливают на автоматических дверях торговых центров;
  • Усилительные приборы. Так как сам сенсор не может вырабатывать сигнал, достаточный для запуска управления светом напрямую, в конструкции выключателей имеются транзисторы или альтернативные компоненты. Сила тока в датчике составляет какие-то единицы миллиампера, которых не хватит, чтобы передать сигнал даже на базу транзистора. Особенностью распределения усилителей является их расположение каскадом – на первом месте в цепи после сенсора находится высокочувствительный и маломощный транзистор, после него идёт менее чувствительный, но более мощный и способный передать большую нагрузку элемент. Часто сенсорные выключатели используют гальваническую развязку цепей, в которой сигнал управления передаётся с помощью оптического излучения. Может применяться также и радиодиапазон. Здесь уже передача будет осуществляться через эфир посредством использования протоколов беспроводных сетей Wi-Fi, BlueTooth и т. д.;
  • Питание. Так как в состав сенсорных выключателей входят активные элементы, им нужно откуда-то брать энергию для работы. Эту энергию выключатель может получать как из батареек, так и из сети, если провести некоторые манипуляции с выпрямлением сетевого напряжения и его обрезкой до необходимого уровня. Реже встречается вариант со встроенным импульсным блоком питания.

Какими бывают сенсорные выключатели?

Рассмотрим наиболее популярные модификации сенсорных выключателей, а именно:

  • С пультом дистанционного управления – используются для регулировки световой ленты, бра, светильников и т. д.;
  • С таймером – помогают экономить электричество, отключаясь, когда в доме никого нет;
  • Оптико-акустические – реагирующие на звуки, сигналы, перемены в окружающей среде и т. д..

  • Ваш выключатель расположен в неудобном месте – за мебелью, за дверью – а перенести его не представляется возможным;
  • Для людей с ограниченными возможностями пульт дистанционного управления сделает жизнь более комфортной;
  • Детям, не достающим до выключателя, теперь не придётся просить взрослых о том, чтобы те выключили свет;
  • В спальнях и гостиных благодаря пульту не нужно будет вставать в кровати или дивана для того, чтобы приглушить освещение.

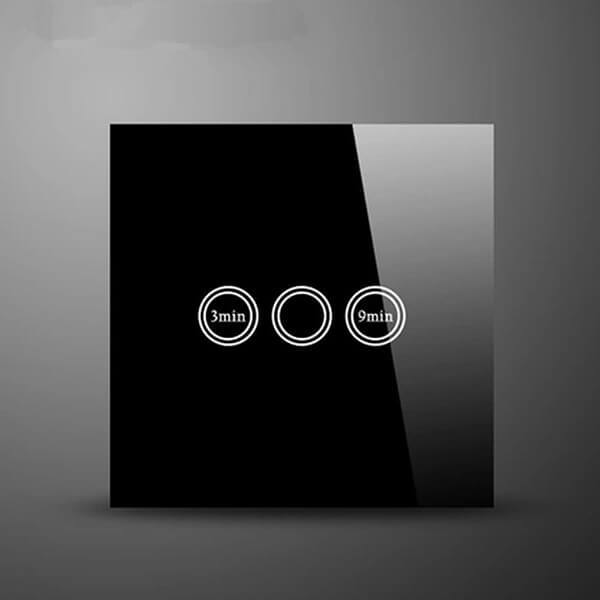

Сенсорные выключатели света с таймером приобретают всё большую популярность благодаря соответствию двум актуальнейшим требованиям современного мира – функциональности и экономичности.

Сенсорный выключатель RGB-LIGHT SLAYDER

Выключатель устанавливается вместо штатного выключателя без переделки существующих сетей для ламп накаливания и галогенок.

Сенсорный выключатель

Конструктивно девайс разделен на силовой блок с блоком питания и на сенсорную плату с системой управления. В схеме сенсорного выключателя используем два МК это PIC12F629 для приема IR команд с пульта управления и PIC16F628A собственно сам выключатель. Такой конструктивный подход обособлен уже достаточной нагрузкой на PIC16F628A, где для надежного и уверенного IR приема не хватает ресурсов.

Читайте так же:
Проходной накладной выключатель схема подключения

Схема сенсорного выключателя

Пульт для выключателя необходим с протоколом NEC , по сути в PIC12F629 несколько модифицированная программа «IR конструктора» думаю многие с этим устройством уже знакомы.

Схема распайки светодиодов

На панели выключателя расположены шесть сенсоров и 12 светодиодов для индикации режимов. В дежурном режиме четыре светодиода по углам выключателя обозначают его габариты и местонахождения. При касании к сенсорам и управления с пульта светодиоды откликаются небольшой анимацией и собственно показывают установленный уровень яркости. Ну, что много писать, лучше посмотреть видео ролик.

Функции устройства:

1. Режим записи кнопок пульта. На пульте необходимо выбрать три кнопки, не влияющие на бытовую технику. Записывать их будем в следующей очередности

— первая, кнопка верх
— вторая, ON-OFF
— третья, кнопка вниз

Как записать пульт: Дотронутся до 6 сенсора (верхний сенсор, максимальный уровень яркости и удерживать около 10 секунд) светодиоды на выключателе с включенных всех переключатся на четыре центральных светодиода. Отпускаем сенсор и берем пульт, нажимаем поочередно выбранные три кнопки, индикацией четырех средних светодиодов видим проведения записи. Запись завершена можно проверить и понажимать кнопки пульта.

2. Работа с пультом:

— кнопкой ON-OFF собственно включаем и выключаем
— кнопкой верх с выключенного состояния включаем на максимальную мощность,в включенном положении увеличиваем яркость.
— кнопкой вниз с выключенного состояния включаем на минимальную мощность,в включенном положении уменьшаем яркость.

3. Работа с сенсорной панелью:

— Короткое прикосновение к панели функция ON-OFF
— Прикосновение и удержание на выбранном сенсоре установит уровень яркости соответствующий этому сенсору.
— Режим слайдера, перемещая палец по сенсорной панели устанавливаем необходимый уровень яркости.

4. Стандартная функция авто выключения света. Меню выключателя позволяет выбрать один из шести режимов времени авто выключения.

-1 авто выключение через 15 минут. (индикация нижних светодиодов)
-2 авто выключение через 30 минут. (индикация второго светодиода)
-3 авто выключение через 1 час. (индикация третьего светодиода)
-4 авто выключение через 4 часа. (индикация четвертого светодиода)
-5 авто выключение через 8 часов. (индикация пятого светодиода)
-6 авто выключение через 12 часов. (индикация шестого светодиода)

Для входа в меню выбора времени авто выключения необходимо с состояния включенного света нажать кнопку на пульте выкл и удерживать ее в течении примерно 10 сек, по истечении этого времени выключатель отобразит установленный в памяти режим индикацией светодиодов. Для выбора другого режима кнопками верх и вниз выбираем необходимый режим, далее нажимая кнопку пульта вкл-выкл. производим запись изменения в память и выход в рабочий режим.

Читайте так же:
Ток срабатывания отсечки автоматического выключателя

5. Выбор режима светодиодной индикации. Для входа в режим выбора настроек светодиодной индикации необходимо включить свет кнопкой вкл-выкл. на пульте и удерживать ее в течении примерно10 секунд до появления на выключателе индикации текущего режима. Всего доступно 6 режимов, первый считается с минимального уровня освещения и далее верх до шестого. Далее кнопками на пульте верх и вниз выбираем необходимый режим подсветки, для запоминания выбора подтверждаем нажатием кнопки вкл-выкл, режим запоминается и выходим в нормальный режим работы.

Режимы подсветки выключателя

1. Установлен по умолчанию в новом изделии. Выполняется подсветка контура выключателя и индикация выполняемых действий, как с сенсорной панели так и с пульта.

2. Режим в котором выполняется индикация выполняемых действий, как с сенсорной панели так и с пульта, но нет индикации подсветки контура в ждущем режиме.

3. Режим в котором вся индикация отключена. Если у вас в доме есть маленькие дети, чтоб не привлекать их внимание.

4. Режим свет включен. Индикация дублирует состояния включенного света. Удобно использовать в закрытых помещениях, где выключатель установлен вне помещения (ванная комната, санузел и др.) для контроля помещение занято или так же если забыли выключить свет.

5. Обратный режим с индикацией ночник при выключенном освещении, а при включенном освещении индикация контура выключателя отключена.

6. Аналог четвертого режима с той лишь разницей, что после включения света запускается таймер на 15 минут, по истечению времени индикация начинает мигать привлекая внимание.

Плата сенсорного выключателя

Сборка

Процесс сборки требует качественной платы и опыта пайки SMD компонентов. Применяемые светодиоды использовал с ленты, цвет можно выбрать по вкусу. Светодиоды, требуют к себе особого внимания, пока не впаяны в плату, они очень чувствительны к статическому электричеству и перегреву. Рекомендую до монтажа дорожки на плате временно соединить между собой перемычками. Также применять качественный паяльник или лучше выключать его из сети 220В, в общем использовать все возможные меры защиты.

Плата

Травил дорожки с одной стороны, со второй где сенсоры заклеил изолентой, потом прорезал резаком разделения на сенсоры. Вместо металлизации переходных отверстий впаял тонкую проволоку, которую со стороны сенсоров зачистил. Для светодиодов сверлятся отверстия в которые они устанавливаются.

Программирование

-PIC12F629 паяем первым и «шьем» на плате, потом можно поставить ИК приемник.
-PIC16F628А также пишем на плате, это можно сделать, когда все компоненты установлены, мешать не будут. Если не пишется в монтаже где-то брак.

Плата силового блока

Силовой блок

Собран по классической схеме распространенной в типичных устройствах. После сборки перед подключением надо проверить выходное напряжение около 5 вольт. Силовой блок соединен с платой выключателя четырьмя проводами это- масса, плюс 5В, импульс перехода фазы через ноль и управляющий на симистор через оптрон.

Читайте так же:
Шина гребенка для автоматических выключателей


Конструкция панели

Сенсоры необходимо закрыть изолирующей накладкой толщиной около 1 мм. В одном случае я залил эпоксидкой, заранее вырезав рамку с обычного выключателя. Перед заливкой замазал все просветы пластилином, правда потом устал его выковыривать. Второй выключатель собран в фото рамке

Необходимо помнить устройство не имеет гальванической развязки с сетью поэтому все проводники должны быть закрыты от случайного прикосновения и монтаж устройства производить сняв напряжение в сети освещения.

После подачи питания происходит настройка сенсоров поэтому в этот момент выключатель не стоит трогать, происходит это довольно быстро скажем 1 секунда.

Внешний дизайн панели, цветовая гамма, форма зависит от вашей фантазии.

Детали

Конденсатор 1000 пФ. С малым допуском отклонения.


Заключение

Материал предназначен для частного использования. В случае серийного производства необходимо получить разрешения автора.

Сенсорная выключатели с режимами
