Основные характеристики и схемы подключения индуктивного датчика

Основные характеристики и схемы подключения индуктивного датчика

номинальное расстояние срабатывания – расстояние, на котором происходит переключение сигнала датчика. Номинальное расстояние устанавливается с использованием в качестве объекта стальной пластины шириной не менее трёх номинальных расстояний срабатывания и толщиной 1 мм при температуре +20 °С и номинальном напряжении питания (стандартно 24 В постоянного либо 230 В переменного тока). На практике за основу при выборе датчика берутся два показателя расстояния срабатывания:

— эффективный – отличается от номинального на ±10% при расширении температурного диапазона на +18…+28°С и номинальном напряжении;

— полезный – отличается от эффективного на ±10% при температуре +25…+70°С и напряжении от 85% до 110% от номинального.

гарантированный (рабочий) зазор – расстояние, на котором гарантированно происходит срабатывание датчика независимо от внешних условий (пока таковые находятся в допустимых пределах). Составляет от 0 до 81% от номинального диапазона срабатывания.

поправочный коэффициент рабочего зазора – позволяет определить, на каком расстоянии произойдёт срабатывание датчика, в зависимости от металла, из которого изготовлен объект.

— гистерезис и повторяемость – разница между расстоянием, на котором при приближении объекта происходит срабатывание датчика, и расстоянием, на котором при отдалении объекта датчик перестаёт «видеть» объект, т. е. конечными позициями работы датчика. Стандартно величина гистерезиса составляет порядка 15-20% от эффективного диапазона срабатывания.

— частота срабатывания – наибольшая величина частоты переключения выходного сигнала датчика. Для промышленных исполнений это значение варьируется от 15 до 5000 Гц.

— степень защиты – для большинства датчиков индуктивного типа это IP67 либо IP68, однако встречаются отдельные исполнения с защитой IP69K для применений в зонах с особыми требованиями.

— температура окружающей среды – диапазон температур, при которых датчик сохраняет работоспособность и характеристики. Продолжительное пребывание датчика в условиях, выходящих за рамки этого диапазона, может повлечь за собой его нестабильную работу или преждевременный отказ.

Среди второстепенных параметров, которые также присущи и оптическим и емкостным датчикам стоит выделить:

— напряжение питания, обычно выраженное в диапазонах 10…30, 10…60, 5…60 В постоянного либо 98…253 В переменного тока; сейчас выпускаются также версии, способные работать в сетях как постоянного, так и переменного тока;

Читайте так же:
Схема концевых выключателей задвижек

— номинальный ток нагрузки – обычно не более 200 мА, но существуют версии с током нагрузки до 500 мА;

— задержка готовности (включения) – среднее время между подачей питания на датчик и готовностью его к работе.

Подключение датчиков производится разным количеством проводов в зависимости от схемы подключения. Существует несколько основных вариантов схемы:

Индуктивный датчик схема подключения

— двухпроводная – датчик включается непосредственно в цепь нагрузки. При всей простоте данного способа он имеет ряд жёстких требований к цепи, основным из которых является соответствие сопротивления цепи нагрузки номинальному. В случае, если сопротивление больше или меньше номинального, датчик работает некорректно. Кроме того, при подключении датчика в цепь постоянного тока необходимо соблюдать полярность подключения. В отдельных случаях при двухпроводной схеме датчик может также обладать третьим выходом – заземления.

— трёхпроводная – наиболее распространённая схема, при которой два провода датчика используются для подключения питания, а третий, сигнальный, идёт на нагрузку.

— четырёхпроводная – вариант трёхпроводной схемы с дополнительным проводом, который либо подключается к нагрузке как второй сигнальный вывод, либо используется для выбора режима работы датчика как внешний вход.

— пятипроводная – наиболее редкая; наряду с двумя проводами для подключения питания и двумя сигнальными выводами имеет один внешний вход для выбора режима работы датчика.

Как и любое другое электрооборудование, индуктивный датчик подчиняется правилам маркировки кабельных выводов. В общем случае выводы датчика маркируются следующим образом:

— коричневый/красный – плюс питания

— синий/голубой – минус питания

— чёрный – основной выход

— белый – второй выход либо вход для настройки

— серый (или иной цвет) – вход для настройки

Стандартизированная цветовая маркировка обеспечивает удобный и быстрый монтаж датчиков, а также их оперативную замену в случае необходимости.

В случае, если датчик имеет разъёмное подключение, идентичная цветовая маркировка присуща большинству стандартных кабелей с ответным разъёмом, используемых для подключения таких датчиков.

По всем вопросам обращайтесь по телефонам или e-mail .

Читайте так же:
Установка одноклавишного выключателя от розетки

Основные характеристики и схемы подключения индуктивного датчика Основные характеристики и схемы подключения индуктивного датчика

Индуктивные бесконтактные датчики (выключатели) KIPPRIBOR серии LA в цилиндрическом корпусе

Индуктивные бесконтактные датчики (выключатели) KIPPRIBOR серии LA в цилиндрическом корпусе

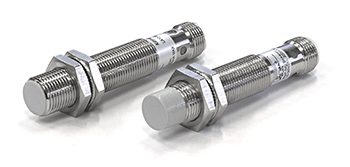

Индуктивный бесконтактный выключатель серии LA — это датчик, имеющий корпус цилиндрической формы и реагирующий на появление металлического предмета в зоне его действия. Для датчиков серии LA зона действия (рабочая область) располагается со стороны торцевой части корпуса и в зависимости от модификации датчика составляет 2, 4, 5, 8, 10 или 15мм. При этом, для срабатывания датчика, непосредственного контакта с контролируемым предметом не требуется.

Особенность индуктивных бесконтактных выключателей серии LA реагировать только на металлические предметы позволяет применять их для контроля конечных и промежуточных положений различных металлических частей механизмов. А высокие значения рабочей частоты переключения датчиков, позволяют успешно использовать их в качестве первичных датчиков скорости совместно с тахометрами и счетчиками импульсов.

Наиболее целесообразно индуктивные выключатели серии LA применять взамен механических конечных выключателей, поскольку отсутствие подвижных частей в выключателях серии LA и их возможность реагировать на расстоянии позволяет значительно повысить ресурс работы механизмов и надежность оборудования в целом.

Общие технические характеристики цилиндрических индуктивных бесконтактных датчиков (выключателей) KIPPRIBOR серии LA

ПараметрЗначение параметра
М08М12М18М30
DCDCACDCACDCAC
Напряжение питания10…30 VDC10…30 VDC;
10…60 VDC
20…250 VAC10…30 VDC;
10…60 VDC
20…250 VAC10…30 VDC;
10…60 VDC
20…250 VAC
Номинальный ток нагрузки≤ 200 мА≤ 200 мА≤ 400 мА≤ 200 мА≤ 400 мА≤ 200 мА≤ 400 мА
Минимальный ток нагрузки≥ 5 мА≥ 5 мА≥ 5 мА
Ток утечки≤ 0,01 мА≤ 0,01 мА≤ 1,8 мА≤ 0,01 мА≤ 1,8 мА≤ 0,01 мА≤ 1,8 мА
Падение напряжения≤ 2 В≤ 1,5 В≤ 8 В≤ 1,5 В≤ 8 В≤ 1,5 В≤ 8 В
Защита от перегрузкидаданетданетданет
Точка срабатывания защиты220 мА220 мА220 мА220 мА
Защита от переполюсовкидададада
Защита от короткого замыканиянет
Гистерезис переключения≤ 15 % Sr(1)
Точность повторения≤ 1 % Sr(1)
Индикация срабатыванияСветодиод
Материал корпусаНикелированная латунь
Материал активной частиУдаропрочный конструкционный пластик
Температура эксплуатации-25…+70 °C
Температурная погрешность≤ 10 % Sr(1)
Степень защитыIP 67
Электрическое подключениеКабельный вывод, длина 2 м
Читайте так же:
Шкаф выключателя нагрузки 10кв

(1) – Реальное расстояние срабатывания конкретного бесконтактного выключателя, измеренное при номинальном напряжении питания, определенных температуре и условиях монтажа.

Таблица выбора цилиндрических индуктивных бесконтактных датчиков (выключателей) KIPPRIBOR серии LA
Диаметр корпуса 8 мм

Напряжение

питания

Схема

подключения

Коммута-
ционная функция

Номинальное

расстояние

срабатывания

Максимальная

частота

срабатывания

Диаметр корпуса 12 мм

Напряжение

питания

Схема

подключения

Коммута-
ционная функция

Номинальное

расстояние

срабатывания

Максимальная

частота

срабатывания

Диаметр корпуса 18 мм

Напряжение

питания

Схема

подключения

Коммута-
ционная функция

Номинальное

расстояние

срабатывания

Максимальная

частота

срабатывания

Диаметр корпуса 30 мм

Напряжение

питания

Схема

подключения

Коммута-
ционная функция

Номинальное

расстояние

срабатывания

Максимальная

частота

срабатывания

(2) – третий провод используется для заземления корпуса.

Схемы подключения индуктивных бесконтактных датчиков (выключателей) KIPPRIBOR серии LA

Датчики постоянного тока
Трехпроводные, NPN, NO (LA••-•.•N1.U1.K)Трехпроводные, PNP, NO (LA••-•.•P1.U1.K)
Трехпроводные, NPN, NC (LA••-•.•N2.U1.K)Трехпроводные, PNP, NC (LA••-•.•P2.U1.K)
Четырехпроводные, NPN, NO+NC (LA••-•.•N4.U1.K)Четырехпроводные, PNP, NO+NC (LA••-•.•P4.U1.K)
Двухпроводные, NO (LA••-•.•D1.U4.K)Двухпроводные, NC (LA••-•.•D2.U4.K)
Датчики переменного тока
Трехпроводные, NO (LA••-•.•A1.U7.K)Трехпроводные, NC (LA••-•.•A2.U7.K)

Комплектность поставки
В комплект входит датчик с кабелем присоединения (длина 2 м)
Упаковка
Варианты упаковки
пакет (1 шт.)
Масса одного датчика:

Индуктивные бесконтактные датчики KIPPRIBOR серии LA с разъемом

Индуктивные датчики KIPPRIBOR серии LA с разъемом – датчики, выполненные в цилиндрическом корпусе из никелированной латуни. Чувствительная поверхность расположена с торцевой части датчика. На другом торце корпуса смонтирована штыревая (male) часть разъема М12.

Реагируют только на металлические объекты. Широко используются в качестве надежной альтернативы механическим концевым и путевым выключателям для контроля конечных и ключевых промежуточных положений рабочих частей оборудования, а также как первичные источники сигнала.

Датчики находят применение на производственных линиях, системах безопасности, системах защиты и управления.

Читайте так же:
Схема включения проходных выключателей с трех точек включения

Преимущества индуктивных датчиков KIPPRIBOR серии LA с разъемом:

  • высокий рабочий ресурс;
  • отсутствие подвижных частей;
  • отсутствие непосредственного контакта с объектом;
  • разъемное подключение несет преимущества при монтаже и ремонте.

Технические характеристики индуктивных датчиков серии LA с разъемом:

ПараметрЗначение
М12
Напряжение питания10…30 VDC, 10…60 VDC
Номинальный ток нагрузки≤ 200 мА
Ток утечки≤ 0,01 мА
Падение напряжения≤ 1,5 В
Защита от перегрузкида
Точка срабатывания защиты220 мА
Защита от обратной полярностида
Защита от короткого замыканиянет
Гистерезис переключения≤ 15 % Sr (1)
Точность повторения≤ 1 % Sr (1)
Индикация срабатыванияLED-индикатор
Материал корпусаНикелированная латунь
Материал активной частиУдаропрочный конструкционный пластик
Температура эксплуатации-25…+70 °C
Температурная погрешность≤ 10 % Sr (1)
Степень защитыIP 67
Электрическое подключениеРазъем М12 (male)

(1) – Реальное расстояние срабатывания конкретного бесконтактного выключателя, измеренное при номинальном напряжении питания, определенных температуре и условиях монтажа.

Индуктивные датчики положения и приближения

Индуктивные датчики положения применяются для контроля перемещения объектов из металла, их положения в пространстве и приближения к точке контроля.

Варианты исполнения современных индуктивных выключателей

Современные производители предлагают большое количество разнообразных вариантов индуктивных датчиков положения и приближения. Основные отличия:

  • конструкция и размеры корпуса: прямоугольные или цилиндрические датчики, также выпускаются специфические конструкции для специализированного применения;
  • диаметр чувствительного элемента;
  • расстояние срабатывания датчика;
  • вариант монтажа датчика: встраиваемый (заподлицо) или невстраиваемый (незаподлицо);
  • совместимое напряжение питания;
  • выход управления;
  • способ подключения.

Возможность применения индуктивных датчиков положения

Бесконтактные индуктивные выключатели предназначены для работы с металлическими объектами. Благодаря этому устройства могут активно применяться в различных видах машин, станков и механизмов для контроля положения отдельных элементов. Датчики идеально подойдут для автоматических процессов управления и автоматизации производства.

Помимо этого, индуктивные датчики могут применяться для работы с отдельными металлическими объектами в различных отраслях промышленности:

  • машиностроение;
  • металлургия;
  • производство станков и оборудования;
  • деревообработка;
  • пищевая промышленность;
  • транспортная отрасль;
  • сельское хозяйство и многие другие.

Ряд производителей предлагает также специальные исполнения, например, для взрывобезопасного применения, повышенного давления и температуры, а также для других нестандартных условий.

Читайте так же:
Реверсивный выключатель для штор

Назначение индуктивных выключателей приближения

Датчики индуктивного типа применяются для решения различных задач в промышленности:

  • бесконтактный контроль положения объектов в пространстве;
  • контроль положения элементов и частей машин и механизмов;
  • контроль перемещения объектов;
  • контроль скорости движения объекта;
  • сортировка металлических объектов;
  • контроль целостности объектов;
  • контроль заполнения;
  • контроль угла поворота и многие другие.

Преимущества выбора индуктивных бесконтактных датчиков положения

По сравнению с другими устройствами индуктивные датчики имеют ряд отличительных преимуществ:

  • высокая прочность и простота конструкции;
  • простота монтажа и эксплуатации;
  • совместимость с промышленными сетями питания;
  • высокая чувствительность;
  • быстрота срабатывания;
  • долгий срок службы;
  • низкая цена по сравнению с аналогичными приборами.

Благодаря своим преимуществам индуктивные выключатели положения могут широко применяться в промышленности.

Возможные недостатки индуктивных выключателей

Главным ограничением в применение индуктивных датчиков приближения является совместимость только с металлическими и магниточувствительными материалами. Это значительно сужает область применения приборов. При необходимости работы с неметаллическими материалами рекомендуется использовать в качестве концевых выключателей – датчики емкостного типа.

Существенным недостатком является необходимость стабильного напряжения в сети питания. Точность срабатывания индуктивного выключателя может быть снижена при нестабильном питании. Также не рекомендуется применять датчики вблизи промышленного оборудования, генерирующего мощные магнитные поля или электрические помехи. Соответственно при работе с индуктивными приборами необходимо тщательно подходить к организации рабочего пространства и рабочей сети питания.

Принцип работы индуктивного выключателя

Индуктивные датчики положения и приближения работают на принципе изменения магнитного поля при сближении с объектом контроля. Благодаря этому выключатель реагирует только на определенные материалы:

  • металлические;
  • магнитные;
  • ферро-магнитные;
  • аморфные металлы.

Встроенный в индуктивный датчик генератор создаёт магнитное поле. Контролируемый объект из совместимого материала попадает в зону действия поля датчика. Это приводит к изменению амплитуды колебания генератора. В результате происходит срабатывание индуктивного датчика и формирование сигнала на выходе.

По типу выходного сигнала, индуктивный выключатель является дискретным датчиком. Выходной сигнал формируется только в момент сближения с объектом.
