Выключатель на фазу и ноль одновременно: рассказываем главное

Выключатель на фазу и ноль одновременно: рассказываем главное

На первую часть этого вопроса, а именно, что должен разрывать выключатель фазу или ноль, есть ответ в ПУЭ, правилах устройства электроустановок, основном документе, который регламентирует правила и нормы электромонтажа.

В, последнем, актуальном на сегодняшний день, 7-ом издании ПУЭ, в пункте 6.6.28, указано следующее:

В трех- или двухпроводных однофазных линиях сетей с заземленной нейтралью могут использоваться однополюсные выключатели, которые должны устанавливаться в цепи фазного провода, или двухполюсные, при этом должна исключаться возможность отключения одного нулевого рабочего проводника без отключения фазного.

Как видите правила прямо говорят, что выключатель света устанавливается в разрыв фазного проводника, а не нулевого и только так, а не иначе нужно выполнять монтаж.

Правильная схема подключения одноклавишного выключателя выглядят так:

Можно ли разрывать нулевой провод автоматическим выключателем

Согласно ПУЭ в однофазных сетях могут использоваться как однополюсные, так и двухполюсные автоматические выключатели.

В каких случаях должен ставиться двухполюсный автомат, а в каких достаточно однополюсного? Чтобы ответить на этот вопрос необходимо хорошо ориентироваться в библии электриков – ПУЭ.

Но не стоит пугаться друзья, по ходу статьи я буду ссылаться на различные пункты этого нормативного документа, так что Вам не придется сидеть и тратить время на поиски ответа на данный вопрос. Чтобы ответить на вопрос можно ли рвать нейтраль питающего кабеля, необходимо знать какая система заземления используется в вашем доме. Самыми популярными на сегодняшний день являются система заземления TN-C и TN-S. Основное отличие между ними это способ эксплуатации нулевых и защитных проводников.

Таким образом, вопрос о том, нужно ли ставить автомат на ноль, правильней было бы сформулировать так: когда допускается разрыв фазы без нуля, а когда этого делать нельзя ни при каких условиях.

Фаза или ноль на выключатель: что говорит ПУЭ?

В последнем 7-ом издании ПУЭ в пункте 6.6.28 в отношении подключения однополюсных выключателей сказано:

6.6.28. В трех- или двухпроводных однофазных линиях сетей с заземленной нейтралью могут использоваться однополюсные выключатели, которые должны устанавливаться в цепи фазного провода, или двухполюсные, при этом должна исключаться возможность отключения одного нулевого рабочего проводника без отключения фазного.

Как видим, правила гласят, что разрываться должна именно фаза, и правильной будет схема, показанная ниже.

Но почему в ПУЭ именно такое указание и чем может быть опасно изменение схемы? Если фаза будет идти напрямую, а ноль разрываться выключателем, тогда при отключении лампочки патрон в люстре всегда будет находиться под напряжением. И при замене лампочки при касании патрона вас может ударить током.

Еще одной проблемой неправильного подключения может быть мигание или свечение светодиодных ламп при постоянной подаче фазы на патрон. Для светодиодных ламп порой достаточно сверхнизких токов, чтобы они светились тусклым светом (как ночник) или мерцали время от времени. Это значительно сокращает их срок службы и менять их придется гораздо чаще.

Еще пара интересных феноменов в электротехнике:

Теги светодиодные лампы электричество

Можно ли ставить автомат на ноль в системе заземления TN-C?

Наиболее устаревшей и часто встречающейся в домах старой постройки является система заземления типа TN-C. Суть электроснабжения в данном случае заключается в том, что нулевой защитный и нулевой рабочий проводники совмещены в одном проводнике, который называется PEN. При однофазном питании в такой системе в электрощит заводится два проводника – фазный (L) и нулевой (PEN). При трехфазном питание в щит будет заходить четыре проводника: три фазы и PEN.

Чтобы ответить на вопрос можно ли ставить автомат на ноль в такой схеме для начала давайте рассмотрим пункт 1.7.145 ПУЭ в котором сказано.

Как видно друзья в данном случае согласно пункта 1.7.145 ПУЭ ЗАПРЕЩЕНО рвать проводник PEN, то если запрещено устанавливать в него какие либо коммутационный аппараты.

В данном случае, если завести на автомат PEN проводник – это будет равносильно тому, что при срабатывании автоматического выключателя одновременно будет рваться и защитная шина, что из соображений безопасности совершенно недопустимо. В частности это касается случая, когда по причине неисправности автомата фазный контакт останется замкнутым (например, произойдет залипание или подгорание контактов). При случайном прикосновении к нему человек ничем не будет защищен.

Читайте так же:
Схема выключателя аккумуляторного шуруповерта

Поэтому при электроснабжении квартиры или частного дома по системе TN-C необходимо устанавливаться однополюсный автомат. В случае трехфазного питания на его место ставится 3-хполюсное коммутирующее устройство, в то время как PEN проводник подключается напрямую на электросчетчик или на нулевую шину.

Вывод из этого один – запрещено подключать нулевой проводник через автомат в системе TN-C. Правда, в реальных ситуациях допускается пропускать нулевой провод через двухполюсный автомат (4-х полюсный для цепей питания 380 Вольт) и при системе заземления TN-C.

Но это возможно лишь при условии, что в линии однофазного (3х фазного) ответвления предусмотрено специальное расщепление PEN проводника на отдельные PE и N шины с одновременным обустройством повторного заземления!

Как сделать, чтобы выключатель разрывал фазу, а не ноль

Если у вас неправильно выполнена схема подключения выключателя к светильнику, и размыкается ноль, вместо фазы (Жми, чтобы узнать, как самому определить какой из проводов ноль, а какой фаза). То исправить это можно, лишь изменив подключение в распределительной коробке.

Для этого, вам необходимо найти распределительную коробку, которая чаще всего расположена прямо над выключателем света, на расстоянии 10-30см от потолка. Согласно правилам электромонтажа, к ней должен быть обеспечен легкий доступ и нередко вы сможете обнаружить её довольно быстро (но, к сожалению, не всегда).

ВНИМАНИЕ! Все работы по изменению схемы подключения выключателя необходимо проводить только на обесточенной сети. Для этого обязательно отключите автоматический выключатель этой группы в электрощите, после чего, убедитесь в отсутствии напряжения в месте монтажа.

Итак, вот так выглядит схема подключения в распределительной коробке, в которой к выключателю подведен ноль, а фаза идёт напрямую к светильнику.

Чаще всего, схема будет именно такая, вводной питающий кабель будет входить в коробку и затем выходить к следующей распредкоробке, поэтому, обычно, заходит именно четыре кабеля:

1.n – Кабель идущий на выключатель (двухжильный для одноклавишного выключателя)

2.n – Вводной электрический кабель (Стандартный трехжильный: фаза, ноль, заземление)

3.n – Кабель идущий к люстре (Трехжильный: фаза, ноль с выключателя, заземление для одноклавишного выключателя)

4.n – Кабель идущий к следующему выключателю света или розеточным группам (Трехжильный: фаза, ноль, заземление)

Теперь нам нужно поменять эту схему, чтобы выключатель разрывал фазу, а не ноль.

— Провод 1.1 на схеме, идущий на выключатель, подсоединяем к контакту фазных проводов 2.2.+ 4.2

— Провод 1.2 (возвращающийся из выключателя) соединяем с фазным проводом 3.2 который идёт к люстре

— Оставшийся нулевой провод 3.1, идущий к люстре, подключаем к контакту проводников 2.1 + 4.1

Схема замены нулевого проводника в выключателе на фазный, представлена ниже:

Теперь у вас выключатель будет подключен правильно, к нему будет подходить фазный проводник, а не нулевой. Как видите, сделать изменение в схеме подключения, достаточно просто.

Советую прочитать нашу статью, в которой описаны все разрешенные способы соединения проводов в распределительных коробках и выбрать самый удобный для вас при выполнении такого. На мой взгляд, в бытовых условиях, без использования специализированного инструмента и особых навыков, для соединения проводов групп освещения, удобно применять клеммники WAGO.

UPD: Некоторые советуют просто поменять фазу с нолём местами в электрощите и автоматически в выключателях схема изменится на нужную. Я бы не советовал так делать всем, нужно сперва хорошо проанализировать всю схему электропроводки квартиры, а сделать это довольно непросто, лучше такие серьезные вмешательства без должного опыта и знаний не производить.

Если же у вас остались вопросы, на тему фаза или ноль должны подходить к выключателю, обязательно оставляйте их в комментариях. Кроме того, как всегда приветствуется здоровая критика, личный опыт и любые другие полезные мнения.

Нужно ли ставить автомат на ноль в системе заземления TN-S?

Питание по системе заземления TN-S подразумевает разделение проводников N и PE на всем протяжении, начиная от источника питания (конкретно ТП) и заканчивая конечным потребителем.

В этом случае нулевой рабочий и нулевой защитный проводники подключаются к разным шинам. Систему TN-S легко определить, заглянув в электрощиток. При трехфазном вводе в электрощит будет заходить пять проводов: три фазы, ноль и заземление. При однофазном питании три провода: фаза, ноль и заземление. Схема питания при трехфазном и однофазном подключении будет иметь примерно следующий вид.

Читайте так же:
Что делать если вырубило выключатель

Согласно ПУЭ пункт 1.7.145 заземляющий проводник (PE) запрещается рвать любыми коммутационными аппаратами, включая автоматические выключатели. А так как заземляющий и нулевой проводники разделены, то нулевой проводник разрешается заводить в автомат. Следовательно в системе заземления TN-S ДОПУСКАЕТСЯ разрывать нулевой рабочий проводник.

Друзья еще хочу акцентировать внимание что при подключении нужно использовать многополюсные автоматические выключатели, которые будут одновременно отключать нулевой проводник совместно со всеми фазными проводниками. ЗАПРЕЩЕНО устанавливать два независимых автомата на фазу и ноль. В правилах ПУЭ пункт 3.1.18 вот что сказано на этот счет.

Какой можно сделать вывод из всего этого. Согласно ПУЭ нет четного требования «нужно» или «необходимо» разрывать нулевой рабочий проводник в системе заземления TN-S. Там четко сказано «допускается», и следовательно вам решать нужно ли ставить автомат на ноль или нет.

Схема подключения выключателей без нуля

Умный дом — Общая тема

Прикрепленное изображение

  • Используйте эту тему для обсуждения умного дома в принципе. Например, вы можете:
    • поговорить об устройствах, для которых ещё нет отдельных тем;
    • сравнить системы умного дома от разных производителей;
    • обсудить вопросы совместимости компонентов разных систем;
    • задать вопрос о поиске компонентов умного дома под конкретные задачи;
    • обсудить перспективы, и т.д.

    В теме нет куратора. По вопросам наполнения шапки обращайтесь к модераторам раздела через кнопку под сообщениями, на которые необходимо добавить ссылки.
    Если в теме есть пользователь, желающий стать Куратором и соответствующий Требованиям для кандидатов, он может подать заявку в теме Хочу стать Куратором (предварительно изучив шапку темы и все материалы для кураторов).

    Сообщение отредактировал Олег Верещагин — 26.08.20, 21:18

    Я так понимаю это не к Xiaomi это к Broadlink

    А к Xiaomi есть что то подобное ?

    tuloop,
    Можно управлять котлом очень простым программируемым переключателем, управляемым через планшет или смартфон.

    Например, вот такой переключатель.

    Работает от программы EweLink, программка русифицирована.
    Датчик переключателя вешаете на подачу в сеть, приматываете крепко хомутом сантехническим к металлическому выходу из котла.
    Сам датчик можете вешать в комнате.

    Для управления отдельными контурами Теплого пола можно использовать также этот переключатель.

    Исполнительный механизм при этом может быть, например, вот таким.

    ustas2016, спасибо, но у меня стоит задача построить систему на датчиках Сяоми + управление на совместимых продуктах.
    Пока смотрю на простое wifi-реле для управления котлом (вкл/выкл) по сценариям и показаниям датчиков температуры и движения.

    Сообщение отредактировал tuloop — 02.02.17, 00:29

    Можно взять розетку, лучше Zigbee, к розетке подключить реле, которое будет управлять котлом. Сама розетка будет включаться/выключатся по команде датчика температуры. Все как вы и хотели на сяоми.

    Реле вот так может выглядеть ( вставлено в колодку)

    Прикрепленное изображение

    Прикрепленное изображение

    Нет у них обратной связи. В программе на смартфоне подсвечивается последняя нажатая кнопка именно на смартфоне. Если вручную переключить — в смартфоне ничего не поменяется.

    Сообщение отредактировал myxaxa1 — 03.03.17, 17:03

    Автоматизация работы жалюзи с помощью Arduino и Broadlink

    Сбылась мечта — полгода думал, как мне автоматизировать открытие и закрытие жалюзи дома, чтобы не прыгать по окнам 🙂
    У меня жалюзи расположены внутри окна, но я думаю, метод подойдет и для внешних жалюзи.
    Кому интересно — попробую кратко рассказать свой путь! Итак.

    У меня Broadlink и сначала я хотел купить более-менее готовые решения, но они были дороги и не универсальны.
    Уважаемый ovcher давно склонял меня в сторону Ардуино и я решил рискнуть 😉
    Что мне понадобилось купить:
    1. Arduino
    2. ИК-приемник
    3. Провода
    4. Два серво-привода
    Двигатели заказал в одном магазине, а все остальное в другом и стал ждать.
    Двигатели https://ru.aliexpress.…ba-JR/32676185538.html
    приехали первыми, а все остальное, заказанное тут https://ru.aliexpress.…14.13010608.0.0.rL7OH1 не приехало вовсе, деньги вернули, но я потерял 2 месяца, что было гораздо ценнее 🙁 Не заказывайте тут ничего!
    Поскольку уже «свербело» и движки лежат, купил все в Москве в амперке, не буду ставить ссылки, чтобы не рекламировать, найдете сами.
    Цены в 2-10 раз выше, чем на Али, зато все и сразу.
    Купил Iskra Neo, ИК-приемник и провода папа-папа.

    Прикрепленное изображение

    Прикрепленное изображение

    Прикрепленное изображение

    Свое знакомство с Ардуино я начал вот с этого видео https://www.youtube.co…h?v=PjR9jlP4644&t=306s всего их 6 частей и их достаточно для того, чтобы начать понимать что к чему.
    Опыт и пайки, и схемотехники, и программирования у меня был.
    Итак, задача была в том, чтобы через произвольные ИК-команды, сервоприводы открывались и закрывались.
    Чтобы не путаться в ИК-командах разных устройств в комнате, я взял пульт от ТВ с кухни.
    Потом, правда, выяснилось, что некоторые кнопки этого пульта все же управляют китайской RGB-лентой 😀 , но это все мелочи, я нашел те кнопки, которые не мешают больше ничему.
    Взял ИК-приемник, выставил +/- питания как сказано в видео, дата-ножку посадил на 10й цифровой выход, и. спалил ИК-приемник 😀
    Потому что ножки расположены не так как на видео, а так как в спецификации на сайте амперки.
    Всегда читайте спецификацию!
    Поехал, купил еще два приемника (благо, по 90 руб.), выставил ноги правильно, скачал библиотеку IRremote и залил свой первый скетч

    #include «IRremote.h»
    IRrecv irrecv(10); // Указываем пин, к которому подключен приемник
    decode_results results;

    void setup()
    <
    Serial.begin(9600); // Выставляем скорость COM порта
    irrecv.enableIRIn(); // Запускаем прием
    >

    void loop() <
    if (irrecv.decode(&results)) // Если данные пришли
    <
    Serial.println(results.value, HEX); // Отправляем полученную данную в консоль
    irrecv.resume(); // Принимаем следующую команду
    >
    >

    Все, о первом скетче можно забыть и приступить, собственно, к написанию второго.

    Мои жалюзи устроены так, что за пол-оборота ручки (0-180 градусов) становятся в горизонтальное положение (полностью открыты), а за вторые пол-оборота (180-360 градусов) закрываются снова.
    А мои серво-двигатели устроены так, что поворачиваются на заданный угол между 0 и 180 градусов.
    Это очень хорошо, так как я всегда знаю в каком положении сейчас находится двигатель, мне не надо для этого дополнительно его опрашивать.
    Так как промежуточное положение ручки жалюзи мне не нужно, я решил использовать только два положения — 0 градусов (жалюзи закрыты) и 180 градусов (жалюзи открыты).
    Методом копипаста из различных источников, затем уже и дописывая самостоятельно, родился основной скетч, на котором сейчас работает моя система

    #include <Servo.h>
    #include «IRremote.h»
    #define RECV_PIN 10
    #define SERV1_PIN 9
    #define SERV2_PIN 8

    int pos = 0; //Начальная позиция движка 0 градусов
    int openClose = 0; // Движок 1 закрыт
    int openClose2 = 0; // Движок 2 закрыт
    unsigned long codeOpen = 0xFED827; //Клавиша vol+ на пульте
    unsigned long codeClose = 0xFE58A7; // Клавиша vol- на пульте
    unsigned long codeOpen2 = 0xFE9867; //Клавиша ch+ на пульте
    unsigned long codeClose2 = 0xFE18E7; // Клавиша ch- на пульте
    unsigned long codeOpenAll = 0xFE827D; //Клавиша freeze на пульте
    unsigned long codeCloseAll = 0xFEC23DF; // Клавиша fav/list на пульте
    Servo myservo; // Первый движок
    Servo myservo2; // Второй движок
    decode_results results;
    IRrecv irrecv(RECV_PIN);

    void setup()
    <
    irrecv.enableIRIn();
    >

    void loop()
    <
    if (irrecv.decode(&results)) // Если данные пришли
    <
    myservo.attach(SERV1_PIN);
    myservo2.attach(SERV2_PIN);
    if (results.value == codeOpen && openClose == 0) servoOpen(); // Если нажата vol+ и движок 1 закрыт, открываем
    if (results.value == codeClose && openClose == 1) servoClose(); // клавиша vol- движок 1 открыт, закрываем
    if (results.value == codeOpen2 && openClose2 == 0) servoOpen2(); // клавиша ch+ движок 2 закрыт, открываем
    if (results.value == codeClose2 && openClose2 == 1) servoClose2(); // клавиша ch- движок 2 открыт, закрываем
    if (results.value == codeOpenAll) < // все то же самое для двух движков вместе
    if (openClose == 0) servoOpen();
    if (openClose2 == 0) servoOpen2();
    >
    if (results.value == codeCloseAll) <
    if (openClose == 1) servoClose();
    if (openClose2 == 1) servoClose2();
    >
    myservo.detach();
    myservo2.detach();
    irrecv.resume(); // Принимаем следующую команду
    >
    >

    void servoOpen() <
    for (pos = 0; pos <= 180; pos += 1) < // goes from 0 degrees to 180 degrees
    myservo.write(pos); // tell servo to go to position in variable ‘pos’
    delay(15); // waits 15ms for the servo to reach the position
    openClose = 1;
    >
    >

    void servoClose() <
    for (pos = 180; pos >= 0; pos -= 1) < // goes from 180 degrees to 0 degrees
    myservo.write(pos); // tell servo to go to position in variable ‘pos’
    delay(15); // waits 15ms for the servo to reach the position
    openClose = 0;
    >
    >

    void servoOpen2() <
    for (pos = 0; pos <= 180; pos += 1) < // goes from 0 degrees to 180 degrees
    myservo2.write(pos); // tell servo to go to position in variable ‘pos’
    delay(15); // waits 15ms for the servo to reach the position
    openClose2 = 1;
    >
    >

    void servoClose2() <
    for (pos = 180; pos >= 0; pos -= 1) < // goes from 180 degrees to 0 degrees
    myservo2.write(pos); // tell servo to go to position in variable ‘pos’
    delay(15); // waits 15ms for the servo to reach the position
    openClose2 = 0;
    >
    >

    Надеюсь, по методам в скетче никаких пояснений не надо, я там постарался все комментировать.
    Если кратко, ардуина постоянно ждет команды от ИК-пульта и, если команда совпадает с заранее заданной, открывает/закрывает первую/вторую жалюзь 😀 или последовательно обе сразу.

    Когда все заработало на столе как нужно, я купил в мЕтро за 100 руб. держатели для шариков, которыми прикрепил движки к окнам (окна деревянные).

    Отзыв: WiFi реле Sonoff Mini — Одно из лучших решений для умного дома

    Это не первое мое устройство от Sonoff и однозначно не последнее.
    Пару фотографий касаемо упаковки, внешнего вида и комплектации:

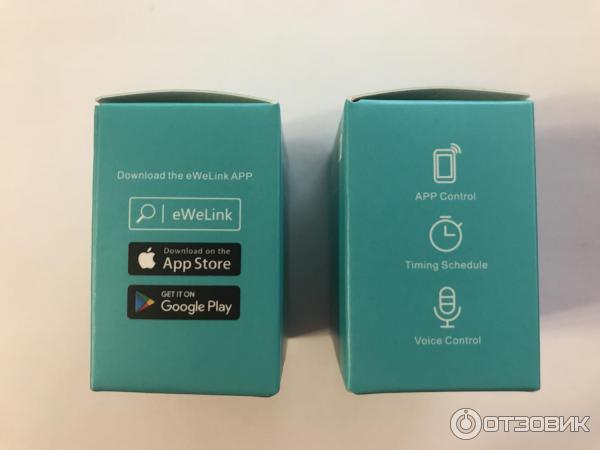

    Внешний вид упаковки

    Внешний вид упаковки

    Комплектация

    Основное назначение данного устройства по задумке производителя это интеграция в схему управления освещением, а именно монтаж в подрозетник под выключатель. Во многие подрозетники (в том числе не глубокие) вмещается достаточно легко. В зависимости от типа подрозетника и самого выключателя, места для укладки запаса длинны проводов может быть не достаточно (в случае до 1,5кв. мм не должно быть особых проблем). Габаритные размеры устройства: 42,5х44х20 мм.

    Выносная антена дает свои преимущества, благодаря ей Sonoff Mini может стабильно работать там где Sonoff Basic у меня терял сеть WiFi.

    Устройство настолько универсально, что в стандартной ситуации сложно придумать куда его невозможно применить (особенно с учетом режима DIY или сторонней прошивки): стандартные выключатели, выключатели без фиксации (кто-то из звонковыми называет), проходные выключатели, совместно с внешними датчиками (например я встроил в зеркало для управления подсветкой, а вместо выключателя у меня датчик приближения), для управления розетками и т. д.

    Схемы подключения, как без внешнего выключателя, так и с внешним выключателем:

    Схема подключения

    Схема подключения для проходных выключателей:

    Схема подключения

    Стоить помнить рассчитано устройство на коммутацию нагрузки до 10А и переживать не стоит, так как само реле на 16А (тот случай когда характеристики устройства не завышены, а даже запас предусмотрен). Пару фото устройства в разобранном виде:

    Разобранное устройство

    Реле на 16 ампер

    Тыльная сторона платы

    В качестве «мозгов» устройство использован широко распространенный чип ESP8266, что делает это устройство популярным среди пользователей различных экосистем умных домов (например Home Assistant). Возможность интегрирования в различные системы умных домов достигается за счет режима DIY и сторонних прошивок самого чипа ESP8266 (например широко распространенные ESPHome и Tasmota). На сторонню прошивку можно прошить и привычным способом при помощи USB-TTL (строго 3,3V!), подпаявшись к пинам GND, 3V, T, R:

    Контакты для прошивки

    Хочу подметить, что я покупал Sonoff Mini еще 2019 году и тогда режим DIY включался не совсем просто и одним из шагов была установка джампера режима DIY:

    Перемычка DIY режима

    Но на сегодняшний день обновленные прошивки (v.3.6.0 и выше) позволяют обойтись без всего этого, в том числе для устройств купленных ранее, достаточно обновить прошивку.
    Для активации DIY режима необходимо зажать на корпусе устройства кнопку на 5 секунд и устройство запустит свою точку доступа (см. фото ниже), но если устройство ранее уже было сопряжено с родным приложением eWeLink, то сначала отвязываем и потом снова инициируем запуск своей точки доступа (в итоге 2 раза по 5 секунд зажимаем для ранее сопряженных устройств). После подключения к WiFi точке устройства с именем ITEAD-x (пароль 12345678), нужно зайти по IP адресу 10.10.7.1 и задать параметры вашей домашней сети WiFi:

    WiFi точка доступа Sonoff Mini

    Пару слов о родном приложении eWeLink. Устройство добавляется достаточно просто. Все интуитивно понятно, ну или всегда можно инструкцию прочитать. Стоит отметить что устройство поддерживает сети WiFi только 2,4 ГГц (это обусловлено возможностями используемого чипа ESP8266).

    В системе умного дома, у меня более 10 устройств Sonoff Mini. В 2019 году у меня не вышло активировать DIY режим, просто в одной сети (согласно мануалам sonoffDIY) ноутбук не видел sonoff mini. И я не стал долго мучаться а просто подпаялся и прошил на ESPHome и использовал в Home Assistant для управления освещением, в том числе встроил в зеркало для управления подсветкой и обогревом (антизапотевание).

    На сегодняшний день устройство значительно подешевело (чуть менее 400р) относительно цены 2019 года (около 700р). Тому есть причины, в начале ноября 2020 года стартовала продажа Zigbee версии и называется она: Sonoff ZBMINI и стоила на старте продаж около 800р.

    Обращаю внимание что версия Sonoff ZBMINI требует наличия Zigbee, поэтому нельзя ее считать более новой версией описанного мною Sonoff MINI (версия WiFi). И если Zigbee шлюз не планируете покупать, то стоит брать WiFi версию.

    Что такое Wi-Fi выключатель света и как он работает

    Бытовые приборы «умнеют» с каждым годом. Кофеварки варят кофе в нужное время, стиральные машинки сами стирают, пылесосы пылесосят. Коснулись все эти новшества и обычных выключателей освещения. В этой статье мы поговорим про Wi-Fi-выключатель, а заодно узнаем, насколько он «умный» и что умеет.

    Что такое «умный» выключатель

    Wi-Fi-выключатель света представляет собой прибор, состоящий из:

    • силового модуля;
    • модуля Wi-Fi;
    • кнопочного модуля (опция);
    • микроконтроллера.

    Силовой модуль.
    Это коммутационное устройство, которое по команде микроконтроллера подключает или отключает мощную нагрузку (в нашем случае лампочку). Оно может быть одно- или многоканальным для независимого управления несколькими нагрузками.

    Модуль Wi-Fi.
    Узел, принимающий команды с внешних устройств (смартфон, ПК и пр.) по беспроводному каналу Wi-Fi и передающий их для обработки микроконтроллеру.

    Кнопочный модуль.
    Одна или несколько (по числу каналов) кнопок на корпусе, передающих свое состояние микроконтроллеру. Кнопки могут быть как механическими (клавиши), так и сенсорными.

    Микроконтроллер.
    «Мозг» выключателя. Он контролирует все остальные блоки и принимает решения для управления силовым и Wi-Fi-модулями. В его же задачу входит выполнение некоторых «умных» функций. Как правило, это управление силовым модулем по расписанию, заданному пользователем.

    Работают с выключателем так: загружаете на смартфон приложение (указано в документации к прибору). Запускаете его, регистрируетесь на сайте. Находите в сети свой выключатель, подключаетесь. Теперь вы можете:

    • управлять нагрузкой или нагрузками, если выключатель многоканальный;
    • посмотреть состояние каждой из нагрузок, получить отчет о расходе энергии и т. д (опция);
    • запрограммировать таймер (таймеры) автоматического включения/выключения той или иной нагрузки в нужное время (эта функция, как и количество таймеров, – опция);
    • менять яркость освещения (опция).
    • получить доступ ко всем вышеперечисленным функциям из любой точки земного шара.

    Управление выключателем производится через облачный сервер и доступно из любой точки планеты при условии, что у вас в доме стоит Wi-Fi-маршрутизатор (роутер), подключенный к сети Интернет.

    Если у модели собственный кнопочный модуль, то дополнительно включать и выключать свет вы можете обычным образом, подойдя к самому устройству и нажав соответствующую клавишу. Но программировать таймеры этими кнопками нельзя.

    Чем такие выключатели отличаются от радиовыключателей? Обычные радиовыключатели управляются маленьким радиопередатчиком – беспроводным пультом с несколькими кнопками включения/выключения нагрузки (или нагрузок в многоканальных моделях). Для управления таким устройством нужно находиться на относительно небольшом (обычно не более нескольких десятков метров) расстоянии от него.

    трехканальный выключатель с пультом

    Беспроводной трехканальный выключатель с радиопультом

    Наше же устройство управляется по каналу Wi-Fi, а пультом его управления является прибор, поддерживающий соответствующую технологию. К примеру, смартфон или планшетный ПК. Это расширяет возможности пользователя, хотя и незначительно. Вы, к примеру, будучи на работе, можете связаться с выключателем и выяснить, не забыли ли погасить свет в доме, при необходимости включить его или выключить. И это, пожалуй, все преимущество Wi-Fi перед радиовыключателем.

    Управление светом со смартфона

    Управление светом со смартфона при помощи приложения

    Еще одно преимущество – возможность дистанционной проверки состояния выключателя (включено/выключено). Радиовыключатели этого не умеют.

    голоса
    Рейтинг статьи
Ссылка на основную публикацию
Adblock
detector
