ГРЩ-1250А (выкат. авт. )

ГРЩ-1250А (выкат. авт.)

ГРЩ-1250А (версия с выкатными автоматами), номинальный ток 1250А. Вводные панели ВП-1, ВП-2, СП (Секционная панель с АВР) выкатные вводные автоматичекие выключатели 1250А, секционный 1000А, степень защиты ГРЩ IP31, Габариты ВхШхГ 2000х1845х640мм.

В комплект документов к изделию (электротехническому щиту) прилагается паспорт, однолинейная электрическая схема, описание основных технических характеристик установленных аппаратов, сертификат соответствия РФ.

Гарантийный срок на изделие составляет 36 месяцев с момента производства.

Дополнительные опции

• Распределительные панели — 4шт. (АВ-630А 2шт. АВ-400А 4шт. АВ-250 8шт. АВ-100А 8шт.): — 1 550 000 руб.
• Шинный мост для подключения вводных кабелей (>2шт.): — 62 000 руб.
• Сборка и подключение на объекте Заказчика (+ такелажные работы): —
• Пуско-наладочные работы на объекте Заказчика: — 30 000 руб. (1 выезд)

Спецификация оборудования и цена на ГРЩ-1250А (выкат. авт.)

Описание ГРЩ-1250А (выкат. авт.)

Для обеспечения распределения электроэнергии, в соответствии с необходимой нагрузкой Потребителя, после понижающих трансформаторов на подстанции, а также защиты силовых цепей от перегрузок и токов короткого замыкания и оперативных включений и отключений электрических сетей производится установка Главного Распределительного Щита (ГРЩ). Кроме этого, щит ГРЩ обеспечивает учет энергопотребления (при наличии щита учета) и контроль над параметрами поступающей и потребляемой электроэнергии (V,A,cos,kWh) благодаря установленной универсальной контрольно-измерительной аппаратуре.

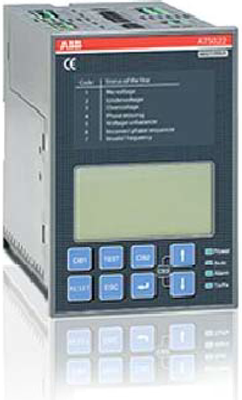

Компания ABB представляет новое поколение русифицированного микропроцессорного блока АВР — результат многолетнего опыта применений в низковольтных установках. Новое поколение серии ATS022 (Инструкция по установке и эксплуатации) предлагают наиболее современное и объемлемое решение для непрерывности и качества электроснабжения. Главный критерий — Надёжность, Безопасность и Интеллектуальность — основные свойства нового блока серии ATS, которые в соответствии с мировыми стандартами, просты в конфигурации и подходят для всех схем применения.

К тому же, полная совместимость со всеми сериями автоматических выключателей концерна ABB обеспечивает полную и самую взвешанную координацию системы.

Многофункциональная логика для любых задач

• Серия ATS обеспечивает стандартную логику для контроля основной и резервной линии питания, отправки команд на генератор и управления автоматическими выключателями, которые должны переключаться.
• Возможность управления секционным автоматическим выключателем с ATS022.
• Управление обеими линиями без приоритета.
• ATS022 оснащается коммуникационным блоком, который обеспечивает интеграцию с системами диспетчеризации по протоколу Modbus RTU.
• ATS022 оснащается графическим пользовательским дисплеем.

Производство по современным стандартам подразумевает комплектацию пускозащитным оборудованием, включающим раздельные аппараты защиты на каждого потребителя и щит учета электроэнергии, размещенные в унифицированном металлическом корпусе. Вводные автоматические выключатели выполнены в выкатном исполнении для обеспечения видимого разрыва (4.2.128.ПУЭ. Со стороны низшего напряжения трансформатора рекомендуется устанавливать аппарат, обеспечивающий видимый разрыв) секционный автомат стационарный. В автоматических выключателях использоваться моторные привода для дистанционного управления для реализации схемы автоматизированного ввода резерва (АВР), дополнительные контакты положения, контакты сигнализации срабатывания расцепителя защиты, дистанционные расцепители на различное значение напряжения. Обязательным является использование защитного заземления.

Ввод шины или кабеля во Вводные панели предусмотрен снизу. Размещение щитов допускается в специально предназначенных, закрытых от постореннего посещения, помещениях, имеющих контур заземления. Оптимальная температура для работы составляет от +5 до +35 градусов. Для предотвращения поражения электрическим током, двери ГРЩ всегда должны находиться в закрытом состоянии. Ключи от замков должны находиться только у специально обученного электротехнического персонала, обслуживающего ГРЩ с группой допуска по электробезопасности не ниже 3гр. Щиты устанавливается на специально оборудованную площадку в помещении, имеющую приямок, для свободного подвода питающих и отходящих кабелей.

Номинальный режим работы – продолжительный. Данный вариант комплектуется автоматическими выключателями и автоматикой (КИП) производства АББ (ABB анг.). Обязательным является использование защитного заземления. В качестве главной заземляющей шины может использоваться шина PE, в комплекте ВРУ, либо отдельная шина ГЗШ. Щиты комплектуются из отдельных панелей одностороннего обслуживания напольного исполнения. Каждая панель представляет собой сварную металлоконструкцию из гнутых стальных профилей, внутри которой размещена аппаратура главных и вспомогательных цепей. Размещение щитов допускается в специально предназначенных, закрытых от постореннего посещения, помещениях, имеющих контур заземления. Ввод кабеля во Вводные панели может быть предусмотрен как сверху, так и снизу. Щиты устанавливается на специально оборудованную площадку в помещении, имеющую приямок, для свободного подвода питающих и отходящих кабелей.

В данной конструкции применены корпуса отечественного производства. Корпуса состоят из жёстко сваренного каркаса с направляющими для крепления уголков и монтажных панелей. В них предусмотрены отверстия для установки корпусов в единый ряд. Корпуса и отдельные монтажные элементы окрашиваются эпоксиполиэфирной порошковой краской RAL 7032, предназначенной для использования в помещениях без особого воздействия внешних климатических факторов (влажность, ультрафиолетовое излучение). Номинальный режим работы – продолжительный.

Вводно распределительное устройство ВРУ

ООО «СпецНКУСервис» производит вводно-распределительные устройства по индивидуальным и типовым проектам, с соблюдением всех официальных требований. В нашей компании можно по оптимальной стоимости купить надежное оборудование, собранное из сертифицированных комплектующих.

Вводно-распределительные устройства (ВРУ) производства «СпецНКУСервис» эффективно выполняют сразу несколько функций:

• распределяют электроэнергию;
• переключаются между секциями;
• защищают энергопотребителей от помех и аварий;
• учитывают расходуемое электричество;
• защищают линии энергоснабжения от коротких замыканий.

Все разновидности панелей ВРУ в напольном и навесном исполнении

ООО «СпецНКУСервис» производит ВРУ, предназначенные как для установки внутри помещений (степень защиты — от 31), так и снаружи (степень защиты — от 54).

Данное оборудование предназначается для предотвращения перегрузок, приема и распределения электроэнергии. Несоответствие данной техники нормативным требованиям чревато выходом энергопотребителей из строя, неправильным учетом и перерасходом энергии.

Покупать вводно-распределительные устройства надежнее в ООО «СпецНКУСервис», поскольку наши инженеры обучались технологии сборки за рубежом.

Панель ВРУ — это сварная металлоконструкция из гнутых профилей. Ее стоимость рассчитывается с учетом цен на аппаратуру вспомогательных и главных цепей. ООО «СпецНКУСервис» закупает только качественные комплектующие от крупнейших изготовителей, в том числе таких, как Schneider Electric, Siemens, ABB и др.

Так, в дополнительную комплектацию могут входить шкафы учета электроэнергии ШУ-1, ШУ-1Т, ШУ-2, ШУ-2Т. В ООО «СпецНКУСервис» собирают панели основного и резервного ввода, а также распределительные, вводно-распределительные и учетно-распределительные модификации. Ко всем агрегатам предусмотрены паспорта и прочая техническая документация.

Помимо оптимальной стоимости, ВРУ от ООО «СпецНКУСервис» имеют немало иных эксплуатационных преимуществ:

• Облегченный доступ к аппаратам благодаря наличию съемных стенок. Благодаря этому обслуживать оборудование гораздо проще.
• Хорошая вместимость. Размеры конструкции позволяют установить даже габаритные контрольно-учетные приборы.
• Оптимизированное внутреннее пространство. Внутри щитов ВРУ легко закрепить всю необходимую аппаратуру и подключить к ним кабели и провода с соблюдением технических норм.
• Усовершенствованное расположение сборных шин. Устройствам не грозят внутренние короткие замыкания.
• Устойчивый к деформациям каркас из стали высокой жесткости.

Технические характеристики, конструктивное исполнение, комплектность вводно-распределительных устройств полностью удовлетворяет официально-нормативным требованиям. В первую очередь – ГОСТ Р 51732-2001 и ТУ 3434-001-09944659-2012. Это касается общих технических требований к ВРУ, их безопасности, приемки, испытаний, надежности, маркировки, конструкции и пр.

Реальные рабочие показатели оборудования соответствуют параметрам, заявленным на заводской табличке, в паспорте и проектной документации на изделие.

Как того требует стандарт, к ВРУ прилагается инструкция и подробное техническое описание. Для защиты аппаратуры от доступа лиц, лишенных надлежащего разрешения, на дверцах предусматриваются запорные устройства. Ключи входят в комплектацию поставки.

Согласно действующим нормам, срок службы ВРУ от «СпецНКУСервис» достигает 25 лет. При этом допускается замена отдельных комплектующих. До истечения этого срока оборудование поддается ремонту и восстановлению. Дополнительным подтверждением качества устройств являются отзывы о нашем предприятии и официальная гарантия.

Виды распределительных щитов: ГРЩ, ВРУ, АВР и др.

При электроснабжении объектов различного назначения напряжением до 1000 вольт используются специальные комплектные устройства, служащие для приёма и распределения электрической энергии, которые называют распределительными щитами (РЩ).

РЩ в зависимости от специфических функций и своего места в общей иерархии электроснабжения, а также конкретных локализаций установки имеют несколько разновидностей, рассмотрим основные.

Главный распределительный щит (ГРЩ)

Главными называют щиты, на которых осуществляется распределение питания нескольких различных объектов. Обычно такие щиты располагаются в распред-устройствах электрических подстанций.

Так выглядит ГРЩ с открытыми панелями.

К типовому оборудованию, входящему в состав ГРЩ относятся:

• ввод электропитания;
• рубильники или разъединители, обеспечивающие видимый разрыв электрических цепей;
• автоматические выключатели, обеспечивающие защиту электрических линий от повреждений в результате коротких замыканий;
• щитовые измерительные приборы;
• в некоторых случаях приборы учёта электроэнергии.

При расположении главного щита в помещении понижающей трансформаторной подстанции, ввод питания выполняется кабельной линией или шинопроводом. В случае размещения ГРЩ на промежуточных пунктах, соединённых с питающей подстанцией воздушной линией 0,4 кВ, ввод может быть организован непосредственно с неё через проходные изоляторы.

Как на вводе питания, так и на каждой из отходящих линий последовательно устанавливаются два коммутационных аппарата – автоматический выключатель и рубильник (разъединитель). Выключатель служит для отключения линии питания под нагрузкой. СтабЭксперт.ру напоминает, что отключающая способность выключателя рассчитывается таким образом, чтобы он мог разорвать ток короткого замыкания защищаемой линии. На вводе питания устанавливается выключатель ввода, который по своему номиналу превосходит автоматы отходящих линий, так как через ввод протекает суммарный ток всех питаемых объектов.

Основной зоной защиты выключателя ввода является внутренняя разводка главного распределительного щита. Кроме этого, в его функции входит резервирование защит отходящих линий.

Взаимные характеристики вводного и линейного автоматов выбираются таким образом, чтобы при повреждении отходящей линии в первую очередь срабатывал линейный автомат. В случае его отказа, во избежание повреждений оборудования отключается ввод питания. Добиваются этого либо искусственной задержкой отключения ввода по времени, либо соответствующим подбором характеристик интегральных органов защиты выключателей.

В качестве автоматических выключателей могут быть использованы:

• обычные автоматы с ручным приводом, оснащённые расцепителями электромагнитного и теплового типа;
• выключатели, управляемые дистанционно из диспетчерских пунктов, оборудованные выносными или встроенными устройствами релейной защиты.

Во втором варианте на диспетчерский пункт по специальным линиям сигнализации и управления передаётся информация о текущем состоянии выключателей и фактах срабатывания защит.

Рубильники и разъединители обычно не предназначены для отключения токов нагрузки, а тем более токов аварийных режимов. Они предназначаются для обеспечения видимого разрыва при выполнении ремонтных работ, который требуют правила безопасности. Также рубильники главного распределительного щита используются при выводе из работы линии нагрузки или всего щита (с помощью рубильника ввода).

В качестве щитовых приборов могут использоваться традиционные стрелочные вольтметры и амперметры, а также более современные цифровые. Комбинированные щитовые измерительные блоки имеют цифровую шкалу, которая в зависимости от выбранного режима индикации может показывать значение одного из следующих параметров:

• напряжение;
• ток;
• мгновенное значение активной или реактивной мощности;
• потребление активной или реактивной энергии.

Читайте еще: как происходит монтаж системы заземления и что такое токоотвод?

Вводное распределительное устройство (ВРУ)

Вводное распределительное устройство является разновидностью распределительного щита, устанавливаемого на вводе питания объекта (здания, частного дома, производственного цеха и т.п.). Общее назначение щита-ВРУ схоже с функциями главного распределительного щита. СтабЭксперт.ру напоминает, что различие заключается в том, что ГРЩ осуществляет распределение питания между объектами, которые могут находиться на удалении друг от друга, а вводное распределительное устройство питает линии электропроводки внутри одного объекта (здания).

Комплектность и конструктивное исполнение ВРУ могут быть различными. Наиболее часто встречающийся вид – в виде металлического шкафа. Типовые модели вводных шкафов для питания многоэтажных жилых домов и различных производственных объектов имеют трёхфазное исполнение.

Для удобства распределения питания внутри шкафа монтируется трёхфазная система шин, к которой крепятся жилы отходящих кабелей. Благодаря применению шин в качестве внутренних проводников, весь монтаж приобретает необходимую механическую устойчивость.

Довольно часто встречаются модели ВРУ, в которых отсутствуют автоматические выключатели. Роль коммутационных аппаратов играют рубильники. Привод управления рубильником может быть выведен наружу шкафа. Ручка управления при этом находится на правой боковой стенке. Передняя дверца шкафа в таких случаях оснащается специальной блокировкой, препятствующей её открыванию при включенном положении ввода. Таким образом обеспечивается требуемый уровень безопасности при обслуживании.

При отсутствии автоматического выключателя функции токовых защит выполняют плавкие предохранители.

В отдельных случаях вводное распределительное устройство совмещается со шкафом учёта. В этом варианте в отдельном отсеке ВРУ устанавливается счётчик электроэнергии. Поскольку описываемые шкафы обычно предназначены для питания достаточно мощных потребителей, токовые цепи счётчика подключаются через специальные измерительные трансформаторы тока. Первичные обмотки таких трансформаторов, обычно выполненные в виде коротких шинок, подключаются в разрыв (то есть, последовательно) каждой из трёх фаз ввода питания. Вторичные обмотки трансформаторов тока подключаются к клеммам счётчика медным изолированным проводом.

Щит подключения резервного питания (АВР)

Необходимость установки щитов такого вида возникает в случаях, когда объект имеет несколько источников питания, где, как минимум один из них находится в резерве. В этом случае при отсутствии напряжения в рабочей линии питания должно быть произведено переключение на запасную.

Существуют различные варианты оформления и комплектации шкафов включения резерва. Большинство из них рассчитаны на работу с двумя линиями, но бывает и больше. Конструкции шкафов подразумевают ручное или автоматическое (АВР) включение резервного питания.

АВР-щит с аварийным сигналом.

В первом варианте шкаф имеет два ввода питания, на каждом из которых установлена своя коммутационная аппаратура и контрольно-измерительные приборы. В нормальном режиме рубильник или выключатель рабочего ввода питания включен, резервный ввод отключен. При исчезновении напряжения на рабочем вводе необходимо вручную произвести переключение.

Если встречное включение источников питания недопустимо, коммутационные аппараты могут быть сблокированы таким образом, чтобы одновременное их включение было исключено.

Подключение отходящих линий выполнено аналогично обычным распределительным шкафам.

В шкафах АВР установлена специальная автоматика, осуществляющая контроль напряжения на вводах питания и в случае необходимости, производящая их автоматическое переключение. СтабЭксперт.ру напоминает, что коммутация в этом случае производится магнитными пускателями, а блокировка от одновременного включения вводов обеспечивается электрической схемой автоматики.

Питающая линия может иметь статус рабочей или резервной, либо обе линии считаются рабочими. В первом случае питание по нормальной схеме происходит только от рабочего источника, резервная линия включается только на периоды аварийных ситуаций. При восстановлении рабочего питания, объект вновь подключается к нему. Если линии питания равнозначны, в рабочем режиме может быть включена любая из них.

Приоритетность питания от определённого источника часто бывает актуальной при организации электроснабжения промышленных объектов. Данный вопрос может иметь как экономический, так и технический аспект.

Электропитание может осуществляться разными поставщиками электроэнергии, цена которой может быть различной. В этом случае естественно выбрать в качестве основного — более дешёвый источник. То же с резервным автономным генератором, стоимость электроэнергии которого дороже сетевой. У бытового потребителя таких ситуаций, как правило, не возникает. В некоторых случаях одна из линий электропитания может иметь ограничение по мощности. Такой источник не всегда может быть использован в качестве рабочего.

Ещё один вариант схемы питания от двух источников является типовым для производственных распределительных устройств. Суть его заключается в том, что все потребители объекта разделены на две группы, каждая из которых подключена к своей секции 0,4 кВ. В рабочем режиме секции изолированы одна от другой и питаются каждая от своего источника. При исчезновении напряжения на одном из них, происходит включение секционного выключателя или пускателя. То есть, в аварийной ситуации секции объединяются и продолжают питаться от оставшейся в работе линии.

Частный случай исполнения шкафа АВР представляет собой вариант, когда резервное питание обеспечивается автономным генератором.

Такой шкаф содержит специфическую автоматику, которая не только контролирует наличие напряжения и осуществляет коммутацию, но и производит запуск резервного генератора.

Для реализации нестандартных схем, содержащих несколько различных вариантов питания, шкафы нужной конфигурации выполняются по специальному заказу.

Этажный электрощит (ЭЩ)

Щиты такого типа относятся к более низкой иерархии распределительных щитов. Назначение данного устройства определяется его названием. Через ЭЩ происходит распределение электроэнергии потребителям, находящимся на конкретном этаже. А в случае административного здания, отходящие линии электропроводки могут обеспечивать электропитание отдельных кабинетов или их групп.

Всем известный ЭЩ.

В жилом многоквартирном доме этажный электрощит осуществляет распределения электроэнергии по квартирам одной лестничной площадки. В этом случае он может содержать приборы учёта электроэнергии, потреблённой каждой квартирой. При наличии в щите счётчиков электроэнергии, они могут располагаться в отдельном отсеке, который при необходимости может быть опломбирован представителями контролирующих органов.

Щиты данного типа в отличие от ранее рассмотренных видов обязательно содержат автоматические выключатели. Современные варианты ЭЩ выпускаются в модульном варианте, установка автоматов в них осуществляется на DIN-рейку.

Внутриквартирный распределительный щит

Располагается внутри квартиры и служит для распределения электроэнергии по комнатам или группам потребителей, в зависимости от существующего проекта. В отдельных случаях в составе квартирного щита может находиться и счётчик электроэнергии. При наличии устройства защитного отключения (УЗО), оно также располагается в данном щите.

Квартирный щит с учетным устройством.

Щит освещения (ЩО)

В ЩО происходит распределение осветительной нагрузки, это актуально в офисных и административных зданиях. На подобных объектах производится разделение электрической нагрузки на силовую часть (розеточные группы, отдельные устройства вентиляции и кондиционирования и т.п.) и непосредственно освещение.

Пример ЩО с замком.

В заключение стоит добавить, что монтаж распределительных электрических щитов на любом объекте электроснабжения производится строго в соответствии с электрической частью строительного проекта. Проектная документация предусматривает необходимое количество РЩ, их внутреннюю схему и места установки.

Главный распределительный щит (ГРЩ)

Электротехническое устройство низкого напряжения, содержащее аппаратуру, обеспечивающую возможность ввода, распределения электроэнергии, а также управления и защиты отходящих распределительных и групповых электрических цепей.

Главные распределительные щиты, серии ГРЩ предназначены для ввода, распределения, электрической энергии, а также для защиты питающих и отходящих присоединений жилых, общественных, промышленных зданий.

В любые из шкафов и ячеек данной серии устанавливаются стандартные аппараты, устройства, комплектующие для монтажа и присоединения (ABB, Schneider Electric). Выбор зависит от поставленных задач.

Оборудование серии TriLine, Prisma P+ может использоваться для построения всех типов главных, вторичных и конечных низковольтных распределительных щитов, рассчитанных на токи до 3200 A (4000 А).

Главный распределительный щит с двумя вводами состоит из:

• панелей ввода (вводная).
• панелей отходящих линий (распределительная).
• панели секционного выключателя (секционная).

Панель ввода содержит вводной выключатель, шинные соединения, комплект трансформаторов тока, амперметры, вольтметр с переключателем.

Панель отходящих линий содержит аппаратуру защиты и управления отходящих линий, шинные соединения.

Панель секционная содержит секционный выключатель, отсек шинных соединений, автоматику и сигнализацию для управления вводными и секционным выключателями.

В качестве вводных, секционного и отходящих автоматических выключателей применяются селективные автоматические выключатели Emax, T7S, Masterpact NW, Compact NS в выкатном исполнении. Выключатели отходящих линий имеют ручной привод. По требованию заказчика возможна установка выключателей с мотор-приводом. Ошиновка в шкафах ГРЩ выполняется на номинальный ток равный номинальному току автоматического выключателя ввода ГРЩ. Нулевая шина в ГРЩ допускает длительное протекание тока, равного 100% от номинального тока вводного аппарата.

Подключение вводного шкафа к трансформатору осуществляется кабелем (сверху или снизу) или шинопроводом Canalis сверху.

В щитах ГРЩ предусмотрены следующие виды защит:

• от многофазных коротких замыканий и перегрузок;
• от однофазных коротких замыканий;
• от коротких замыканий в цепях управления и сигнализации.

В ГРЩ с двумя вводами имеется возможность автоматического включения секционного выключателя (схема АВР) при исчезновении, снижении или превышении на одной из фаз напряжения на одном из вводов. При срабатывании АВР отключается с заданной выдержкой времени и включается секционный выключатель. При этом предусмотрены защиты от включения секционного выключателя на одно- и многофазное короткое замыкание, а также на токи превышающие значение уставки одного из вводных автоматических выключателей соответствующей секции шин.

В щитах ГРЩ предусмотрена следующая сигнализация:

• состояние автоматических выключателей (включен, выключен, авария);
• положение вводных и секционного выключателей (для отходящих автоматов по заказу);
• по заказу устанавливается дополнительная сигнализация.

Контроль напряжения на вводах осуществляется вольтметром с переключателем. Контроль тока на вводах осуществляется амперметрами. На отходящих шинах вводных автоматических выключателей устанавливаются трансформаторы тока для коммерческого учета активной и реактивной энергии.
