Автоматический выключатель ВА88-35 3P 250А 35кА с электронным расцепителем MP211, IEK

Автоматический выключатель ВА88-35 3P 250А 35кА с электронным расцепителем MP211, IEK

Автоматический выключатель ВА88-35 3P 250А 35кА с электронным расцепителем MP211, IEK (SVA31-3-0250) фото Автоматический выключатель ВА88-35 3P 250А 35кА с электронным расцепителем MP211, IEK Габаритные размеры автоматического выключателя ВА88-35 IEK изображение Габаритные размеры автоматического выключателя ВА88-35 IEK Установочные размеры автоматического выключателя ВА88-35 IEK изображение Установочные размеры автоматического выключателя ВА88-35 IEK Габаритные размеры наконечников-переходников для автоматических выключателей ВА88-35 IEK изображение Габаритные размеры наконечников-переходников для автоматических выключателей ВА88-35 IEK Панель расцепителя MP211: 1 - переключатель уставки защиты от перегрузки; 2 - переключатель кривой срабатывания защиты от перегрузки; 3 - переключатель уставки защиты от короткого замыкания; 4 — график регулировки время-токовой характеристики изображение Панель расцепителя MP211: 1 — переключатель уставки защиты от перегрузки; 2 — переключатель кривой срабатывания защиты от перегрузки; 3 — переключатель уставки защиты от короткого замыкания; 4 — график регулировки время-токовой характеристики Время-токовые характеристики срабатывания выключателей ВА88 IEK с электронным расцепителем изображение Время-токовые характеристики срабатывания выключателей ВА88 IEK с электронным расцепителем Характеристика токоограничения автоматических выключателей ВА88 IEK при напряжении 400 В изображение Характеристика токоограничения автоматических выключателей ВА88 IEK при напряжении 400 В Схема сборки дополнительных устройств к ВА88 IEK: 1 — автоматический выключатель серии ВА88; 2 — неподвижная часть (цоколь) для втычного/выдвижного варианта; 3 — боковые элементы для выдвижного варианта; 4 — межфазные перегородки; 5 — присоединительные выводы; 6 — втычные контакты; 7 — блокировочный узел; 8 — крышка зажимов; 9 — крышка корпуса; 10 — фальшпанель; 11 — ручной поворотный привод; 12 — электропривод; 13 — независимый расцепитель/расцепитель минимального напряжения; 14 — дополнительные/аварийные контакты изображение Схема сборки дополнительных устройств к ВА88 IEK: 1 — автоматический выключатель серии ВА88; 2 — неподвижная часть (цоколь) для втычного/выдвижного варианта; 3 — боковые элементы для выдвижного варианта; 4 — межфазные перегородки; 5 — присоединительные выводы; 6 — втычные контакты; 7 — блокировочный узел; 8 — крышка зажимов; 9 — крышка корпуса; 10 — фальшпанель; 11 — ручной поворотный привод; 12 — электропривод; 13 — независимый расцепитель/расцепитель минимального напряжения; 14 — дополнительные/аварийные контакты Электрическая принципиальная схема автоматического выключателя ВА88 с электронным расцепителем и дополнительными устройствами изображение Электрическая принципиальная схема автоматического выключателя ВА88 с электронным расцепителем и дополнительными устройствами Сертификат соответствия на автоматические выключатели ВА88 IEK и дополнительные устройства к ним изображение Сертификат соответствия на автоматические выключатели ВА88 IEK и дополнительные устройства к ним

НаличиеЕсть в наличии
Производитель IEK
АртикулSVA31-3-0250
Код товара938
Тип устройстваавтоматический выключатель
Номинальный ток, А
Максимальная отключающая способность, кА35
Тип расцепителя

Свидетельство официального партнера IEK изображение Свидетельство официального партнера компании IEK Украина

Наш Интернет-магазин является официальным партнером компании IEK Украина
Подробнее о нас

Описание товара

Автоматические выключатели с электронным расцепителем обеспечивают защиту от перегрузки и короткого замыкания с помощью электронного расцепителя сверхтоков. Это позволяет обеспечить высокую надежность, точность срабатывания и независимость от окружающих условий.

Электронный расцепитель не требует отдельного питания и гарантирует правильную работу защиты при токе нагрузки не менее 15% от номинального даже при наличии напряжения только в одной фазе. Блок защиты включает в себя три трансформатора тока, электронный модуль и отключающий электромагнит, который воздействует непосредственно на механизм выключателя. Трансформаторы тока, установленные внутри корпуса расцепителя, обеспечивают электропитание электронной схемы расцепителя и вырабатывают сигналы, необходимые для выполнения функции защиты. Защитные характеристики (уставки срабатывания) выбираются потребителем непосредственно на передней панели выключателя установкой DIP-переключателей согласно приведенной мнемосхеме. Более подробно установка уставок рассматривается в техническом каталоге «Автоматические выключатели серии ВА88».

Читайте так же:
Переделать проходной выключатель перекрестный

Благодаря широкому диапазону регулирования уставок электронный расцепитель МР211 пригоден для всех распределительных сетей, в которых требуется надёжность и точность срабатывания.

Автоматические выключатели ВА88 корпусные IEK

В этом разделе нашего интернет магазина представлены автоматические выключатели ВА88 в корпусном исполнении торговой марки. IEK ва88 выпускаются на номинальные токи от 16 до 1600А включительно в шести габаритных размерах:

В первом габарите (название Ва8832) представлены номиналы от 12,5 до 125а (ШхВхГ 76х120х92);

Втором габ. (ва8833) 16-160А (90х120х92);

Третьем (ва8835) 63-250А (105х170х135);

Четвертом (ва8837) 250-400А (140х254х135);

Пятом (ва8840) 400-800А (210х268х150);

Шестом (ва8843) 1000-1600А (210х422х197).

Кроме типоразмеров каждый формат имеет свою отличающуюся откл. возможность и тип подключения.

Защитный функционал автоматических выключателей ва88 выполнен на комбинированном расцепителе, обеспечивающем защиту от короткого замыкания и токов перегрузки. Существует три модификации расцепителей применяемых в модельном ряду iek ва88 аппаратов защиты:

  • электромагнито-тепловой с фиксированными значениями по отсечке;
  • электромагнитно-тепловой с наличием подстройки уставки срабатывания;
  • электронный, высокая точность и максимальное количество настроек доступных для регулировки.

Все автоматические выключатели ва88 выпускаются исключительно в трехфазном 3х полюсном исполнении. Подключение защищаемой линии может осуществляться как верхними так и нижними клеммными зажимами, что хотелось бы отметить как одно из их преимуществ. Среди прочих преимуществ автоматических iek ва88:

  1. широкий выбор номиналов от десятков, до сотен Ампер;
  2. максимальная взаимозаменимость с автоматами других производителей;
  3. высокую отключающую способность;
  4. максимальную защиту от случайного прикосновения к токоведущим частям при обслуживании;
  5. конкурентную цену.

Широкий ассортимент доп. совместимого оборудования и принадлежностей позволяют в значительной мере расширить функционал автоматических выключателей ва88, например, для интеграции в сложные схемы автоматики. Большинство дополнительного оборудования (полный ассортимент аксессуаров можно посмотреть здесь) выполнен в форм-фактор подразумевающем установку в специальную ячейку под защитным кожухом на передней панели электроавтомата.

Читайте так же:
Что такое сенсор выключатель

Для iek ва88 доступны следующие варианты установки: с помощью винтов на монтажную панель, с помощью аксессуара скоба на din-рейку (только габариты ва88-32 и ва88-33, скоба поставляется отдельно), также с помощью втычных и выдвигаемых панелей.

Производитель автоматических выключателей ва88 постоянно занимается совершенствование оборудования с целью повышения эксплуатационных характеристик, поэтому внешний вид поставляемого прибора и параметры при поставке могут незначительно отличаться от того как вы их видите на нашем сайте.

Автоматические выключатели ва88 в разных типоразмерах имеют отличную комплектацию ознакомиться с которой мы предлагаем ниже

Автоматический выключатель ВА 88-35 ( 250А 3р 35кА) IEK

Автоматические выключатели ВА88-35 предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузке, недопустимых снижениях напряжения, а также для оперативных включений и отключений участков электрических цепей и рассчитаны на эксплуатацию в электроустановках с номинальным рабочим напряжением до 400 В и на номинальные токи 250 А. Cоответствуют требованиям ГОСТ Р 50030.2 и изготовлены по техническим условиям ТУ 3422-001-18461115-2009.

Преимущества

  • Простая самостоятельная установка дополнительных устройств:
    • аварийный контакт;
    • дополнительный контакт;
    • независимый расцепитель;
    • расцепитель минимального напряжения;
    • привод ручной поворотный;
    • электропривод;
    • втычная панель;
    • выдвижная панель.

    Особенности конструкции

    • Токоограничение, то есть фактический ток во время короткого замыкания гораздо ниже расчетного. Это реализовано за счет увеличенной скорости разрыва контактов, динамическое действие магнитного поля и структура дугогасящей камеры способствуют гашению дуги в кратчайшее возможное время.
    • Конструкция автоматического выключателя ВА88 позволяет самостоятельно устанавливать дополнительные устройства.
    • Пластиковые детали корпуса выключателей выполнены из стеклонаполненного полиамида, обеспечивающего устойчивость к деформациям, возникающим при коротком замыкании.
    • Двойная изоляция – полное разделение силовой и вспомогательной цепей. Корпус каждого из дополнительных устройств помещается в отдельную нишу, что полностью исключает риск контакта с активными частями и повышает безопасность обслуживания и проверки.
    • Полный диапазон тепловых расцепителей дает возможность обеспечить селективность при многоступенчатой системе защиты.
    • Выключатели ВА88 могут устанавливаться в любом положении без изменений их номинальных характеристик. Выключатели ВА88 могут запитываться через верхние или нижние клеммы без нарушения работоспособности.
    • Большие значения номинальной предельной наибольшей отключающей способности.

    Комплектация

    • Межфазные перегородки.
    • Комплект винтов для крепления на панель.
    • Комплект для присоединения внешних проводов.

    Технические характеристики

    ПараметрыЗначения
    Максимальный номинальный ток (базовый габарит) Inm, A250
    Расцепитель сверхтоковтепловой и электромагнитный
    Номинальный ток (уставка теплового расцепителя), In, А250
    Количество полюсов3
    Уставка электромагнитного расцепителя Im, А10×In
    Номинальная рабочая наибольшая отключающая способность Ics при 400 В, кА25
    Номинальная предельная наибольшая отключающая способность Icu при 400 В, кА35
    Дополнительные устройства
    Тип ручного поворотного приводаПРП-1 250 А (ПРП-35)
    Тип аварийного контактаАК-250/400 (АК-35/37)
    Тип дополнительного контактаДК-250/400 (ДК-35/37)
    Тип расцепителя независимогоРН-250/400 (РН-35/37)
    Тип расцепителя минимального напряженияРМ-250/400 (РМ-35/37)
    Тип электроприводаЭП-35/37
    Тип панели монтажной для втычного монтажа переднего присоединенияПМ1/П-35
    Тип панели монтажной для втычного монтажа заднего резьбового присоединенияПМ1/Р-35
    Тип панели монтажной для выкатного монтажа переднего присоединенияПМ2/П-35
    Тип панели монтажной для выкатного монтажа заднего присоединенияПМ2/Р-35

    Габаритные и установочные размеры

    ВА88-35

    Схема подключения

    ВА88-35

    В каталоге «Крэзисервис» в разнообразии представлены автоматические выключатели ва, цена их зависит от уровня номинального тока, числа полюсов, максимальной отключающей способности и пр.

    Основные характеристики и предназначение устройств

    В сравнении с аналогами, размеры выключателей ВА58 более компактны. В изготовлении корпуса применяется стеклонаполненный полиамид, устойчивый к ударным нагрузкам и деформациям. Оснащается микроконтроллером, который обеспечивает точную селективную защиту, что обеспечивает надежную защиту и исключает ложные выключения.

    Конструкция обладает двойной изоляцией, крепится к дин-рейке под углом до 30 градусов.

    Применяются автоматические выключатели в следующих сферах:

    • На электроподстанциях;
    • В гражданском, жилищном строительстве;
    • В производстве, шахтах.

    Их главным предназначением является быстрое отключение и включение электроцепей, проведение номинального тока с выключением при коротких замыканиях и перегрузках, недопустимом снижении питающего напряжения, однофазном замыкании на землю. Согласно типу цепей, нагрузки и условиям эксплуатации, автовыключатели выпускаются на разные номинальные токи, типы защитных параметров.

    Купить автоматические выключатели серии ва вы сможете с гарантией качества от производителя.

    Автоматический выключетель ВА88-32 3Р 25А 25кА IEK

    Безопасность электросетей – не поле для экспериментов. Чтобы обеспечить максимальную надёжность промышленных сетей и в нужный момент защитить их и запитываемое оборудование от выхода из строя, возгорания, используется автомат ИЕК ВА88. Его задача – проводить ток в нормальном режиме и отключать его в случае короткого замыкания и скачках напряжения.

    Данная модельная линейка включает приспособления в трёх- и четырёхполюсном исполнении и рассчитана на использование в трёхфазных сетях с напряжением до 400 В и номинальным током в диапазоне 12,5-1600 А.

    Конструкционно силовой автоматический выключатель представляет собой пластиковый моноблок. На крышке (под ней «спрятаны» все элементы под напряжением) имеется окошко, в которое вставлена рукоятка управления. Таким образом, использование выключателя полностью безопасно для владельцев.

    Отключающая способность зависит от Ампеража модели: 25, 35 или 50 А.

    За защиту от перегрузок и КЗ отвечают тепловые и электронные расцепители. Компактный корпусный автомат ВА 88 монтируется на DIN-рейку в любом положении. Запитывается автомат либо через верхние, либо через нижние клеммы.

    Характеристики силового автомата ИЕК ВА88-32

    Основные технические характеристики:

    • Номинальный ток: 25А
    • Типоразмер: ВА 88-32
    • Количество фаз (полюсов): 3
    • Отключающая способность: 25кА
    • Тип расцепителя: т епловой , электромагнитный

    Дополнительные характеристики силовых автоматов

    • Масса, кг: 1,2
    • Э лектрическая износостойкость: не менее, циклов В-О: 1500
    • Механическая износостойкость: не менее, циклов В-О: 8500
    • степень защиты: IP30;
    • Срок службы, не менее, лет 15
    • Наличие драгоценных металлов: Композит серебро-окись кадмия
    • рабочая температура -25…+40 градусов;

    Габариты силового автомата в цельном корпусе ИЕК ВА88-32

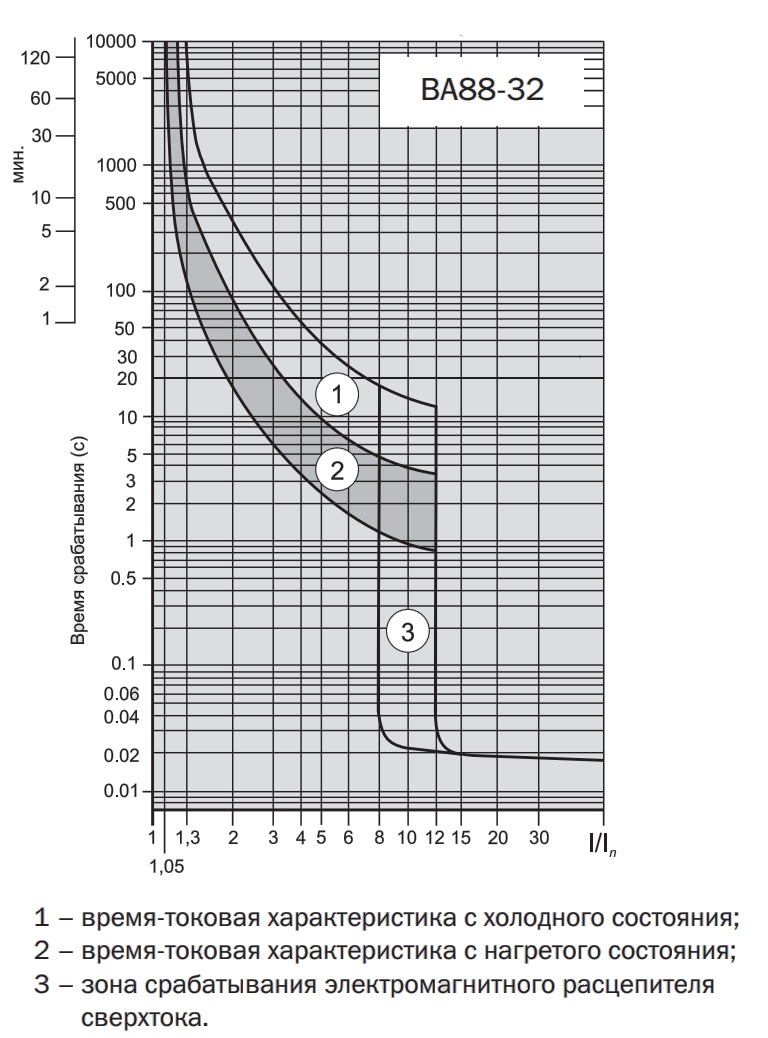

    Время-токовые характеристики автоматических выключателей ВА88-32

    Строение и внутренняя структура силового автоматического выключателя ВА88

    Конструкция автомата ВА88

    Аксессуары к Силовым автоматам серии ВА88

    Тип дополнительных устройствВА88-32ВА88-33ВА88-35ВА88-37ВА88-40ВА88-43
    Независимый расцепительРН-32/33РН-32/33РН-35/37РН-35/37РН-40/43РН-40/43
    Расцепитель минимального напряженияРМ-32/33РМ-32/33РМ-35/37РМ-35/37РМ-40РМ-43
    Дополнительные контактыДК-32/33ДК-32/33ДК-35/37ДК-35/37ДК-40/43ДК-40/43
    Аварийные контактыАК-32/33АК-32/33АК-35/37АК-35/37АК-40/43АК-40/43
    Панели втычного типа Переднее присоединениеПМ1/П-32ПМ1/П-33ПМ1/П-35ПМ1/П-37
    Панели втычного типа Заднее присоединениеПМ1/Р-32ПМ1/Р-33ПМ1/Р-35ПМ1/Р-37
    Панели выдвижного типа Переднее присоединениеПМ2/П-35ПМ2/П-37ПМ2/П-40ПМ2/П-43
    Панели выдвижного типа Заднее присоединениеПМ2/Р-35ПМ2/Р-37ПМ2/В-40ПМ2/В-43
    ЭлектроприводЭП-32/33ЭП-32/33ЭП-35/37ЭП-35/37ЭП-40ЭП-43
    Ручной приводПРП-32ПРП-33ПРП-35ПРП-37ПРП-40ПРП-43
    Скоба для крепления на DINsрейкe++

    Схематическое изображение разнообразия аксессуаров для силовых автоматов ВА88

    Автомат ВА88 и аксесуары для него

    Модификации силовых автоматов серии ВА88

    • ВА88 32;
    • ВА88 33;
    • ВА88 35;
    • ВА 88 37;
    • ВА 88 40;
    • ВА 88 43.

    Отличаются максимальным номинальным током, габаритными размерами (от 76х120х70 мм до 210х406х138,5 мм), типом климатического исполнения (УХЛЗ или УХЛЗ.1), весом (0,92-17,2 кг). Кроме того, в качестве дугогасящего устройства в ВА88 32 и ВА88 33 используются вкладыши из никелированной стали. Модификации ВА88 35 и выше оснащены дополнительными распылителями дуги из перфорированной стали, которые ограничивают токи короткого замыкания.
