Схема подключения и устройство проходного выключателя

Схема подключения и устройство проходного выключателя

Посмотрите наши проекты за 2007-2018 г

Проходные выключатели устройство и схема подключения

Проходные выключатели устройство и схема подключения

В этой статье мы расскажем о проходном выключателе, как он работает, как правильно подключать, и чем его внутреннее устройство отличается от обычного выключателя.

Проходные выключатели что это такое? Проходной выключатель – это такое устройство, которое позволяет управлять одним источником света с нескольких разных точек. Места установки проходных выключателей планируются заранее при проектирование электрики и имеют некоторые особенности электромонтажа.

Это удобно в длинном коридоре. Например, мы подходим к выключателю, включаем свет, проходим по освещенному длинному коридору, и в конце коридора выключаем свет. И любой человек, который прошёл после нас, может подойти с любого края коридора и включить или выключить свет независимо от положения выключателя недругом конце коридора.

Конечно, у многих не укладывается в голове как это работает и как это устроено. А весь секрет в том, что проходной выключатель, несмотря на то, что он внешне похож на обычный, внутри устроен по-другому. Обычный выключатель – это просто прерыватель электричества, или его еще называют ключ, он может держать электрическую цепь всего лишь в двух состояниях. Либо она замкнута, либо разомкнута. В реальной жизни, лампочка либо включена, либо выключена.

Чем проходной выключатель отличается от обычного?

Главное отличие состоит в том, что в обычном выключателе есть два отверстия для проводов: один вход и один выход. У проходного выключателя таких отверстия три: один вход, и два выхода. А вот внутри он устроен таким образом, что с этого входа он может давать электричество либо на один выход, либо на другой.

Как подключать проходной выключатель?

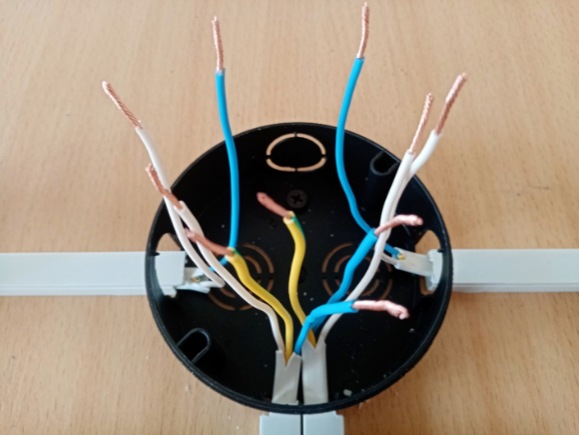

  1. Все, что в распаянной коробке нужно разделить на тройки;
  2. Находим первую вводную тройку: белая жилка – фаза, жёлто-зелёная – земля, синяя – 0;
  3. Выход на лампочку 6: синяя – 0, жёлто-зелёная – земля, белая – фаза;
  4. Находим провод от первого выключателя 1 (сзади) и два спереди, далее три провода от 2 (1 сзади и два спереди).
  5. В первую очередь подключаем то, что идет со входа напрямую – это ноль и земля. Вначале соединяем ноль, затем землю.
  6. Фазовый провод от лампочки приводим в конец первого выключателя.
  7. После чего цепляем два провода от одного выключателя к другому.
Для того, чтобы подключить правильно два проходных выключателя в распаянной коробке должны быть:
  1. Три вводных провода
  2. Три провода от лампочки
  3. Три провода от каждого из выключателя
  4. 1 провод сзади
  5. 2 провода спереди

Как соеденить?

соединить два и два провода от проходных выключателей

Землю и ноль подсоединяем напрямую. В одной фазовой пробке включаем сзади одного выключателя. В одном фазовом проводе от лампочки подключаем сзади второго. Нам остается соединить два и два провода от проходных выключателей.

Для того, чтобы подключить проходные выключатели необходимо, всего лишь 6 соединений. Нередки случаи, когда управление освещением в помещении осуществляется с двух мест. Разница связана только с тем, что используются разные группы светильников или лампочек. К примеру, если управление освещением должно контролироваться как в самой комнате, так и в прихожей, то люстра включает в себя 5 лампочек. За счет этого, возникает необходимость в управлении разными группами лампочек в люстре.

Для этого понадобится придерживаться определенной схемы подключения.
  1. Подготавливает два проходных выключателя. Следит за тем, чтобы они были не одинарного типа, а двойные. Ещё одним их названием могут быть двухклавишные проходные выключатели.
  2. Двойные проходные выключатели включают в себя 6 контактов (2 входа и 4 выхода). В своей основе, речь идет о двух одинарных выключателях, которые помещены в один корпус.
Читайте так же:
Схема ячейки выключателя принципиальная

Если понадобится управлять освещением из трех мест, то оптимальным вариантом будет придерживаться определенной схемы подключения. По сравнению с предыдущими схемами, разница минимальная в технологических аспектах. Основным отличием считается тот факт, что схема включает в себя проходной выключатель двойного спаренного типа или другими словами перекрестный выключатель.

Он имеет несколько особенностей, по сравнению с одинарными и двойными. В частности, в его основе 4 контакта, из которых 2 входа и 2 выхода. После включения двойного спаренного выключателя, происходит автоматического переключение 2 независимых контактов.

Количество мест управления освещением может быть и больше двух или трех. В некоторых квартирах, этот показатель может вырасти до шести или даже больше. При этом, схема подключения осуществляется по аналогичному принципу. С учетом этого, первый и последний проходной выключатель пользуется одинарным типом с 3 контактами, а между ними размещаются двойные спаренные с 4 контактами.
При подключении такого количества контактов следует следить за правильным включением клеммы и соответствием типа выключателя и схемы управления освещением. Это является своего рода гарантией безопасности помещения.

Схема подключения проходного выключателя из 2 мест

Довольно часто требуется создать определенную систему управления освещением из различных точек. К одной из таких систем относится схема подключения проходного выключателя с двух мест, существенно повышающая удобство и комфорт при пользовании светом. Существующие выключатели с датчиками на фотоэлементах не решают проблему полностью, поскольку их отключение происходит через определенный промежуток времени. За это время человек может не успеть преодолеть нужное расстояние и остаток пути он будет вынужден проделывать в темноте. Поэтому схема с двумя проходными выключателями считается лучшим выходом из подобной ситуации.

Схема использования двух проходных выключателей

Схема подключения проходного выключателя из 2 мест

С помощью проходных выключателей организуется независимое управление освещением из нескольких выбранных точек. Данный способ считается максимально практичным, способствующим уменьшению расхода электроэнергии. Проходные выключатели, как правило, применяются в больших частных домах, длинных коридорах, лестничных маршах и площадках. Эти устройства по своей сути являются переключателями, поскольку в процессе работы происходит переброс контактов с одного на другой.

Для того, чтобы подключить устройства с двух выбранных точек, к месту подключения нужно заранее проложить трехжильный кабель, приобрести два переключателя и одну соединительную коробку. На простейшей схеме нулевой провод подводится от щитка к распределительной коробке, где происходит его соединение с нулем, идущим к светильнику.

Соединение переключателей между собой осуществляется с помощью трехжильного кабеля, пропущенного через коробку. Для подключения фазы к переключателям и от них к лампе используется одножильный провод. Если подключается более двух управляющих устройств, количество жил в кабеле увеличивается соответственно числу выключателей. Несмотря на простоту установки, нужно внимательно следить за последовательностью соединения проводов с двойным проходным выключателем.

Выполнение монтажных работ

В первую очередь нужно выбрать наиболее подходящую модель проходных выключателей. Они могут иметь одну, две или три клавиши в соответствии с запланированной системой управления. Порядок выполнения монтажных работ лучше всего рассматривать на примере типового стандартного переключателя. В каждом из них имеется по два контакта, соединяемых между собой проводами. Двухжильные провода заводятся в распределительную коробку, где выполняется их попарное скручивание или спаивание.

Читайте так же:
Способы гашения дуги у воздушных выключателей

Далее, контакт выключателя № 1 соединяется с одинарным проводом фазы, а с такого же контакта в переключателе № 2 этот провод подводится к прибору освещения. Одновременно к лампе подключается нулевой провод. Прокладка проводов должна выполняться в соответствии с установленными нормами в штробах, в гофрированных или металлических рукавах. Монтаж существенно упрощается при использовании разноцветных кабелей. Это гарантирует правильное подключение и облегчает дальнейший ремонт системы. Большое значение имеет правильный выбор сечения провода.

Таким образом, схема подключения проходного выключателя из 2 мест имеет ряд существенных преимуществ перед обычными выключателями. Она делает управление светом очень удобным, способствует значительной экономии электроэнергии.

Схема подключения проходного выключателя на 2 точки и более

Схема подключения проходного выключателя с 3х мест

Проходной выключатель: схема подключения устройства из разных мест – Советы, схемы и ошибки

Подключения проходного двухклавишного выключателя с 2-х мест

Прежде, нежели рассмотрим, как проводятся подключения проходного двухклавишного выключателя с 2-х мест, обсудим животрепещущую и близко лежащую тему: фазу на лампочке. Установка проходного выключателя выполняется в помещениях большого размера. Тем уместнее обсудить наличие фазы, ведь светильников будет много.

Схема установки освещения

Схема установки освещения

Фаза на лампочке проходного выключателя

Рассмотрим, как не должна выглядеть схема подключения двухклавишного проходного выключателя. Подобная ситуация поднимается часто в видеосюжетах мастеров, но встречаются в сети картинки, где нулевой провод приходит на розетку слева. Чего уж говорить о лампочке. Представьте ситуацию:

  1. Приходит электрик в санузел поменять лампочку.
  2. Взял стремянку, отрубил выключатель, лезет наверх.
  3. Снимает плафон одной рукой, вторая занята отвёрткой, лезет вниз все это положить.
  4. Взбирается назад с фонариком, светит им, зажав плечом и видит, что внутри набились какие-то насекомые.
  5. Не отпуская фонарик, кладёт лампочку в наплечную сумку и думает – дай-ка я сейчас пальцем прочищу патрон.
  6. Лезет, для удобства схватившись за стальную трубу. И вдруг – удар!

Выживет ли электрик, сказать сложно. Но фазы при обрубленном выключателе на патроне быть не должно. Это простое правило, запомните: «При установке выключателя обрывается поступление на патрон фазы. Со второй стороны на люстру приходит нулевой провод и, если нужно, заземление».

Освещение ставится так, как показано на первом рисунке, по-другому не делается, как часто бытовало в советских домах. А теперь, как понять, проведён ли монтаж верно либо допущена грубая ошибка. Если выключатель (любого типа) двух клавишный, к нему подходят три электропровода:

  • Две нейтрали, идущие от патронов с лампочками.
  • Единственная фаза, берущая начало от распределительного щитка.

Проверить это просто, не потребуется выключение света. Если снять аккуратно шлицевой отвёрткой кнопки с выключателя, обычно за ними обнаруживаются зажимные винты, куда эти электропровода и подходят. По количеству жил увидим три штуки. Причём расположенных несимметрично. Лежащие парой, идут от патронов, и щуп на них светиться не должен. Одинокий провод выключателя должен оказаться по определению фазой. Теперь остаётся взять щуп и проверить правильность.

Если наоборот, то удостоверимся, что все понято правильно. Берём стремянку и выкручиваем лампочки. Если фаза на выключателе пропала (точнее, две фазы), выводы верны на 100%: на патронах присутствует напряжение 220 В, чего допустить нельзя. Чтобы исправить эту непростительную оплошность электриков, не потребуется протягивать электропроводку заново, как подумает новичок. Нужно просто вырубить питание квартиры, проверить это через доступные розетки, брать стремянку и лезть в распределительные коробки. Любым методом (и при помощи тестера) находится тройка нужных электропроводов, и все меняется местами. Чтобы на патроны теперь выходили нулевые электропровода, а одиночный на выключателе стал фазой.

Читайте так же:
Схема подключения двухклавишного проходного выключателя jung

Провода и контакты

Провода и контакты

Как это проверить, теперь известно, так как щуп держим в руке. Лезем в выключатель и находим расположение фаз (одна штука) и нуля (две штуки). Причём лампочки выкручены, и ошибиться сложно. Перед окончательным пуском иллюминацию возвращаем обратно, возвращаемся к выключателю и пробегаем щупом. Если неизменно, проводим тестовый запуск освещения.

Теперь, когда точно правильно выполнена раскладка электропровода, устанавливаем проходные выключатели Legrand либо прочей марки.

Как проводится установка проходных выключателей с двух точек

Проходной переключатель представляет трёхточечный коммутатор, где входное напряжение перекидывается на один из двух выходов (А. Земсков называет их задницами – так легче запоминается). Видно из рисунка, нейтраль подходит на патрон. Это подразумевали, когда говорили, что непременно требуется проверить правильность прокладки разводки. Проходные выключатели ставятся друг другу навстречу. Возможно эту позицию обозначить, как спина к спине. Суть не меняется: между проходными выключателями лежит два электропровода. Спрашивается – как осуществить на практике?

В реальности к гнезду выключателя выходили сверху два электропровода, если лампочка одна, и три – если люстра поделена надвое. Что делать теперь? Из схемы очевидно, что фаза должна приходить на проходной выключатель, лежащий ближе к лампочке (круг с перекрестием). Напоминаем, от патрона приходит нулевой провод, его не трогаем. С фазы добавим жилу и протяжкой дотащить до ближайшей распаячной либо распределительной коробки. Существующий провод, где находится 220 В, нужно в том же месте разорвать на специальной колодке с клеммами и протянуть напрямую три электропровода для второго проходного выключателя.

Схема с доработанными элементами

Схема с доработанными элементами

Чтобы стало понятно, попробуем доработать рисунок. Новые элементы показаны зелёным цветом, а теперь, как это сделать на местности. Получается, что нужно сделать гнездо под выключатель и протянуть провод:

  1. Проще задача решается, если сделали обрешётку для отделки стены и собираемся облицевать гипсокартоном. В подобном случае действуют стандартные правила прокладки электрики. В алюминиевом профиле специальные отверстия часто присутствуют. А если отсутствуют – можем просверлить при помощи дрели. Большие по диаметру выполняются свёрлами Форстнера либо расширяются вручную при помощи большой шлицевой отвёртки (вращая рукоятку поочерёдно в обе стороны). С деревянной обрешёткой, вероятно, особых трудностей не предвидится.
  2. Гораздо грустнее картина образуется в случае, когда нужно выполнить доработку в условиях уже проведённой финишной отделки в условиях, если конструкция отдаленно не напоминает съёмные панели. Понятно, что отдирать штукатурку и рвать штроборезом канавы в дорогих обоях под прокладку электропроводки для проходных выключателей не станет лучшим вариантом. В подобном случае нормальные электрики начинают искать в стенах уже существующие гнезда, расширяемые без труда, и устанавливают новые подрозетники. А жилы протаскиваются протяжкой по уже существующим каналам. Скромные (по возможностям) кладут кабель-каналы, а проходные выключатели либо берутся настенные, либо при помощи коронки долбятся гнезда в нужных местах. Купить это сейчас можем без труда, были бы деньги. Рекомендуем постараться решить задачи за счёт плинтусов либо молдинга, идущего вдоль потолка (если подобные украшения присутствуют, а в противном случае пора задуматься об их установке). Кабель-каналы не станем использовать вовсе: это уродует любой, даже спартанский, интерьер.
Читайте так же:
Розетки выключатели элби каталог

Проходной выключатель

Многие спрашивают о протяжках — что это, дорогие ли, где искать. Сегодня за пять сотен рублей возможно взять неплохой инструмент подобного рода. У профессионалов отсутствуют однозначные рекомендации, что подходит лучше. Гнутся полимерные протяжки хорошо. В магазине имеется широкий ассортимент товара, длиной от 5 до 50 метров. Не задавались целью охватить весь диапазон протяжек, есть шанс, что читатели при желании обнаружат и прочий инструмент для монтажа проходных выключателей.

Но двухточечная схема подходит для случаев с помещением прямоугольной формы. К примеру, в спальне один из проходных выключателей ставится возле двери, а второй – неподалёку от кровати. В подобном случае сложностей не возникнет. Но в коридоре нужна уже схема подключения проходного выключателя с 3-х мест либо больше. Часто хочется установить точку управления в районе всех дверей. Вот по числу их должно выбираться и количество проходных выключателей.

Установка переходных выключателей на три точки

Имеется пара проходных выключателей на концах коридора, а мы хотим поставить один-два посередке. А. Земсков добавляет: очевидно, что уже исключительно проходными выключателями не ограничимся, придётся найти перекрёстные. Ещё подобные выключатели называют перекидными: они меняют входы и выходы двух линий местами, перекрещивают.

Внутри перекрёстного выключателя имеется масса контактов, но снаружи по два с обеих сторон. Соответственно, вход и выход. Их и меняет местами подобный выключатель. Очевидно, что использовать его в стандартном режиме нельзя вовсе. Просто поменяется положение нулевого электропровода и фазы.

Это окажется опасным в связи с тем, что мы обсуждали в начале. Запомните простое правило: перекидные (перекрёстные) выключатели ставятся исключительно между проходными.

В подобном случае не нужно задумываться, что и куда подключить. Между проходными выключателями идёт два электропровода. Их и разрываем, заводя на распаячную либо распределительную коробку. А там уже подсоединяем сообразно на вход и выход перекрёстного выключателя. Причём нет разницы, где и что расположено (точнее говоря, в ряде нетипичных ситуаций это имеет значение, но в рассматриваемом контексте дифференциация нивелирована).

Стоимость проведения работ по установке проходных выключателей

Кроме выключателей кому-то, вероятно, понравится проходная розетка. Это хорошо, но стоимость? Осмотрим ближайший рынок. К примеру, Яндекс-маркет. Получается, что накладные модели стоят от 300 рублей, а встраиваемые – от 100. Прямо скажем, это небольшая цена. Учитывая, что простые выключатели идут примерно одинаковой стоимости. А значит, без труда купим, что хочется. Подобное положение дел не удивляет, ведь устройство проходных выключателей не слишком отличается от обыкновенных двухкнопочных.

Разумеется, более вычурные модели сложнее достать, и заплатить придётся больше. Но главное не это. Доставка – основная сложность при реализации собственных планов в случае, когда ты живёшь далеко от промышленной либо основной столицы. Подключение двойного проходного выключателя может вылиться в круглую сумму, учитывая, что большинство фирм работает с ЕМS почты РФ, а транспортные компании везут груз индивидуалисту в маленький городок за ту же плату, что охотно перелётом везут тонну через полстраны в райцентр. Это наложит коррективы на существующее положение вещей.

Тогда удобно доработать уже присутствующий в магазине тип выключателей под собственные нужды. И экономия на подобном мастерстве достигнет крупных размеров.

  • alt=»Как подключить диммер вместо выключателя» width=»120″ height=»120″ />Как подключить диммер вместо выключателя
  • alt=»Способы подключения электродвигателей» width=»120″ height=»120″ />Способы подключения электродвигателей
  • alt=»Как подключить проходной выключатель» width=»120″ height=»120″ />Как подключить проходной выключатель
  • alt=»Как подключить двухклавишный выключатель света» width=»120″ height=»120″ />Как подключить двухклавишный выключатель света
Читайте так же:
El bi zirve выключатель

Методические рекомендации к выполнению практической работы "Управление освещением с двух мест"

Нажмите, чтобы узнать подробности

Цель работы: изучить схему подключения проходных выключателей, а также освоить сборку электрической схемы с проходными выключателями для управления освещением из двух мест.

Просмотр содержимого документа
«Методические рекомендации к выполнению практической работы «Управление освещением с двух мест»»

Методические указания к выполнению практической работы № 1

Тема: Управление освещением из двух мест.

Цель работы: изучить схему подключения проходных выключателей, а также освоить сборку электрической схемы с проходными выключателями для управления освещением из двух мест.

Оборудование: ноутбук, проектор, стенд – макет, лоток с электротехническими компонентами, отвертки.

Краткие теоретические сведения:

Памятка:Сеть переменного тока делится на две составляющие: «Рабочая фаза» (или просто фаза) и «ноль». По фазе электрический ток приходит к электроприбору, а ноль служит для создания непрерывной электрической цепи. По нему электрический ток направляется обратно. При разрыве цепи электрический ток прекращает свое движение и электроприемник (потребитель) отключается.

Электропроводка — это совокупность проводов, кабелей, креплений, электротехнических компонентов с подключением к электрической сети.

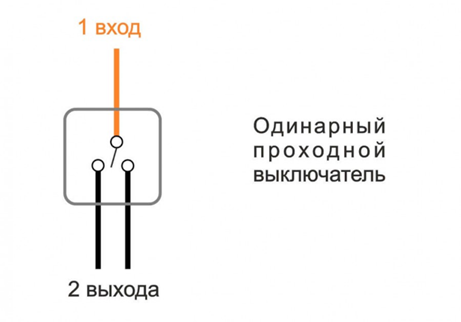

Проходными выключателями называются выключатели, имеющие в конструкции три контакта: один общий вход и два выхода. Предназначены для переключения электрической цепи между двумя линиями. Применяются проходные выключатели для управления освещением из двух или более мест. В то время, как обычные выключатели имеют два контакта, и служат для простого размыкания или замыкания электрической цепи, проходные выключатели, размыкая одну цепь, замыкают вторую. Так как этот выключатель переключает контакты, то его еще называют переключателем.

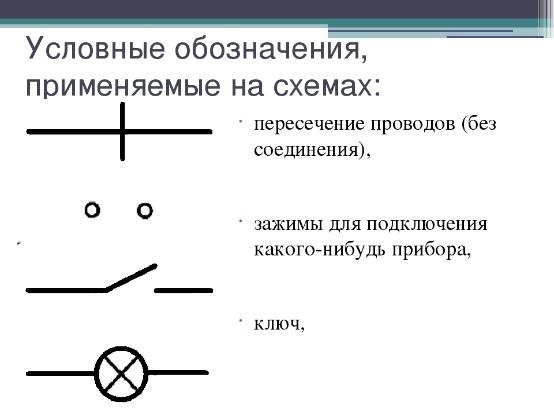

Обозначение на схемах выключателей:

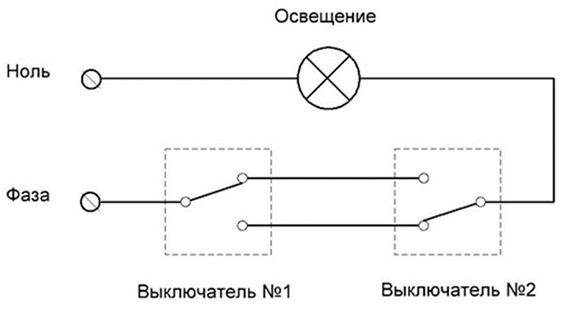

Принципиальная схема управления освещением из двух мест:

Г де — лампа, — проходной выключатель,

— соединение проводов, — проводник.

Если на пути сигнала контакты замкнуты – электрический ток попадает на лампу и свет включается, если же при этом нажать клавишу одного из двух механизмов, цепь разрывается и он гаснет, до следующего нажатия любого из них. То есть, лампа загорится, если будут замкнуты оба контакта одной из двух возможных цепей между проходными переключателями, и оба проходных переключателя будут иметь одинаковое положение.

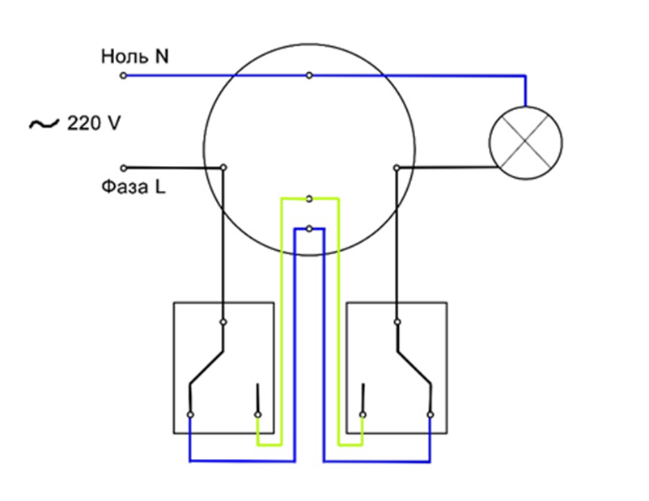

Монтажная схема управления освещением из двух мест:

Включает в себя следующие электротехнические элементы: распределительная коробка, лампа (источник света), два проходных выключателя. Также на монтажной схеме обозначены места соединения проводов.

Соединение проводов, согласно правилам устройства электроустановок допускается выполнять несколькими способами: скрутка с пайкой, скрутка со сваркой, опрессовкой гильзами, с помощью клеммных зажимов.

Для удобства монтажа и исключения ошибок, согласно правилам устройства электроустановок провода маркируются по цвету изоляции:

Желто-зеленый провод – заземление (PE);

Белый, коричневый, черный, розовый, красный- ФАЗА (L)

Однако при соединении различных выключателей между собой, как на данной схеме, когда используется трехжильный провод, синий и желто-зеленый провода могут быть задействованы, как фазные.

В распределительной коробке провода должны соединяться согласно цветовой маркировке.
