Cенсорные выключатели Vitrum Think Simple

Cенсорные выключатели Vitrum Think Simple

сенсорные выключатели

Непревзойденная элегантность итальянского дизайна сенсорных выключателей Vitrum, придающая изделиями неповторимый, притягивающий взгляд облик приятно поразит Вас.

Четкие линии, идеальная форма, строгий минималистический стиль и приятная подсветка – здесь нет ничего лишнего.

Сенсорные выключатели Vitrum выполняются в широчайшей цветовой гамме, и могут быть созданы ограниченной коллекцией с Вашим индивидуальным дизайном.

Дизайн сенсорных выключтателей Vitrum разработан известным итальянским архитектором Marco Piva, производит продукцию компания Think Simple Spa (Италия).

Сенсорные выключатели управляются простым прикосновением.

сенсорные выключатели

Существует возможность удаленного управления устройствами Vitrum с помощью специального пульта или с помощью мобильных устройств iPad/iPhone.

сенсорные выключатели

Помимо этого, любой сенсорный выключатель или диммер может дистанционно, без проводов, управлять другими выключателями или диммерами, что позволяет создавать различные световые сценарии.

сенсорные выключатели

В основе решения Z-Wave лежит ячеистая сетевая технология mesh, в которой каждый узел или устройство может принимать и передавать управляющие сигналы другим устройствам сети, используя промежуточные соседние узлы. Mesh это самоорганизующаяся сеть с маршрутизацией, зависимой от внешних факторов — например, при возникновении преграды между двумя ближайшими узлами сети, сигнал пойдет через другие узлы сети, находящиеся в радиусе действия.

Технология использует маломощные и миниатюрные радиочастотные модули, которые встраиваются в бытовую электронику и различные устройства систем освещения, климатических систем и развлекательных систем.

Z-Wave — это беспроводная радио технология, разработанная специально для дистанционного управления. В отличие от Wi-Fi и других, предназначенных в основном для больших потоков информации, Z-Wave работает в диапазоне частот до 1 ГГц и оптимизирована для передачи простых управляющих команд (например, включить/выключить, изменить громкость, яркость и т.д.), что оптимально подходит для сенсорных выключателей.

Выбор такого диапазона частот для Z-Wave обусловлен малым количеством потенциальных источников помех, что гарантирует качественную работу сенсорных выключателей и мгновенную реакцию приборов.

Дополнительными преимуществами Z-Wave являются малое потребление энергии, низкая стоимость производства и встраивания Z-Wave в различные бытовые устройства.

В мире насчитывается более 200 производителей, предлагающих товары с Z-Wave чипами или модулями. Отличительной особенностью Z-Wave является то, что все эти продукты совместимы между собой.

В основе решения Z-Wave лежит ячеистая сетевая технология mesh, в которой каждый узел или устройство может принимать и передавать управляющие сигналы другим устройствам сети, используя промежуточные соседние узлы. Mesh это самоорганизующаяся сеть с маршрутизацией, зависимой от внешних факторов — например, при возникновении преграды между двумя ближайшими узлами сети, сигнал пойдет через другие узлы сети, находящиеся в радиусе действия.

Зона покрытия сети расширяется простым добавлением новых устройств, которые будут работать в качестве повторителей сигнала. Таким образом, каждый сенсорный выключатель или диммер Vitrum будет являться одновременно усилителем и ретранслятором сигнала.

Благодаря этому, при минимальной излучаемой мощности одного сенсорного выключателя, можно покрыть сетью большие площади квартир, домов и даже зданий. Благодаря минимальной излучаемой мощности, стандарт Z-Wave является абсолютно безопасным для здоровья и при этом с легкостью распространяется через стены Вашего дома или квартиры.

Все устройства объединяются в единую сеть, что позволяет использовать различные сценарии, а также получить доступ к управлению возможностями системы с мобильных устройств iPhone/iPad.

Линейка продукции VITRUM включает в себя одно, двух, трех и четырехканальные сенсорные выключатели и диммеры, а также панели управления различными приводами: жалюзи, рольставнями, шторами, и другими устройствами. Каждый продукт VITRUM абсолютно самодостаточен и может работать независимо от всех остальных.

Но стоит нажатием двух кнопок на пульте управления объединить несколько таких устройств в сеть – и мы получаем систему, благодаря которой мы можем использовать различные световые сценарии, для создания атмосферы максимального комфорта и хорошего настроения в Вашем доме.

С помощью сенсорных выключателей Vitrum, Вы можете создавать не только световые сценарии, но и сложные сценарии, когда с помощью одного касания одновременно включатся различные группы света, причем некоторые из них будут отрегулированы на определенную яркость, а шторы закроются. Управление и настройка системы очень проста, поэтому Вы можете создавать и запоминать новые сценарии в любое время.

Дополнительной возможностью является сенсорный выключатель Выключить все – с помощью которого, Вы централизованно отключаете все источники освещения в доме.

В основе идеи Vitrum лежат:

Используя продукцию VITRUM можно значительно упростить электропроект в доме, сократить количество прокладываемых кабелей, и превратить ежедневную процедуру включения и выключения света в еще один источник удовольствия. На сенсорный выключатель цена не большая и каждый может себе позволить купить. Кроме того, применение сенсорных выключателей и диммеров Vitrum позволяет снизить энергопотребление и продлить срок службы ламп.

Типы выключателей в Умном Доме

Типов выключателей на рынке достаточно много, поэтому иногда происходит путаница в том, какие они бывают, и какие можно использовать в какой системе. Для простоты приведу такую классификацию.

Читайте так же:
Управление двумя нагрузками одним выключателем

По типу клавиш: кнопочные (которых надо нажать) и сенсорные (которых надо коснуться).

По наличию провода: проводные и беспроводные (на батарейках).

По типу выходного сигнала: замыкающие цепь (они же «обычные»), шинные (KNX и прочее).

Замыкающие цепь бывают классические (они же «совсем обычные») и импульсные (называются также звонковые или моностабильные).

Кнопочные и сенсорные выключатели

Выключатели, у которых есть кнопка, которую можно нажать. Сенсорные нажимать не надо, достаточно прикоснуться. Выключатель любого типа и стандарта может быть кнопочным либо сенсорным. В сенсорном обязательно есть какая-то электронная начинка, так как сенсор для своей работы требует питание, хотя бы от батарейки. Большинство сенсорных выключателей беспроводные (Noolite, Delumo), есть и проводные (Zennio стандарта KNX, Livolo). Сенсорные кнопки многим людям кажутся неудобными из-за отсутствия «отклика», к тому же, сенсорная поверхность занимает, как правило, не всю площадь выключателя, а только небольшую зону, то есть, надо по ней прицелиться пальцем.

Типы выключателей в Умном Доме

Выключатель Delumo

В проводной системе Умного Дома сенсорные выключатели использовать можно разве что стандарта KNX, остальные достаточно неудобны, так как на выходе дают нам 230 вольт, чтобы запитать от них светильник, а нам для контроллера нужно 12 или 24 вольта. Либо строить систему полностью на беспроводных выключателях, это позволяет сделать Noolite или Z-Wave, но там возможности будут несколько ограниченными. Noolite — беспроводная система, сенсорные выключатели там выглядят достаточно симпатично.

Типы выключателей в Умном Доме

Выключатель Noolite

Обычные выключатели

Это большинство выключателей на рынке. Даже не знаю, как их правильно обозвать, кроме слова «обычные». Эти выключатели кнопочные. Самая важная черта — при нажатии кнопки замыкают цепь подходящего к ним напряжения, хоть 230 вольт, хоть 12, хоть 24, хоть сухой контакт (то есть, нет напряжения, просто замыкание цепи). Поэтому, подходят для любых систем Умного Дома, подключаются к дискретным входам контроллера. Всё то, что продаётся в строительных и интерьерных магазинах и, скорее всего, стоит у вас дома.

Типы выключателей в Умном Доме

Обычный выключатель

В клеммы выключателя можно подключить и силовой кабель сечением 1.5, и тонкую витую пару. Иногда жила витой пары слишком тонкая, можно зажать её в наконечник НШВИ 0,75. Для 12 и 24-вольтовых систем удобнее, конечно, использовать витую пару, чем какой-либо другой кабель. По одной жиле приходит напряжение на выключатель, по другим уходит обратно на контроллер при нажатии кнопки.

Импульсные выключатели

Переходим к самому важному пункту, про который мне всё время приходится объяснять.

Вот такие обычные кнопочные проводные выключатели могут быть классическими или импульсными. Классические — значит, что после нажатия остаются в нажатом состоянии. Как в классической электрике, где нет никакого Умного Дома. Импульсные — значит, что после нажатия клавиша возвращается обратно. Как будто в классический выключатель поставили пружинку (она там на самом деле есть), которая отжимает клавишу после отпускания пальца. Такой выключатель даёт импульс, то есть, замыкает цепь только пока он нажат. Чем импульсные выключатели удобнее классических в системе Умный Дом:

  • Мы можем запрограммировать действия на длинное нажатие клавиши, а также на двойное нажатие.
  • Мы можем сделать выключатель сценарным. Нажали — запустили сценарий, то есть, множество заранее заданных действий.
  • Мы не путаемся видя, что выключатели, управляющие одной группой света, находятся в разных состояниях. Нажатие кнопки (подача импульса) меняет состояние света на противоположное.

В интернете можно найти способы сделать из обычного выключателя импульсный, вставив в него пружинку. Сейчас импульсные выключатели есть почти в любой коллекции любого производителя, кроме, наверное, самых бюджетных «дачных» коллекций и винтажных моделей с поворотной ручкой. Стоят не дороже, но часто едут под заказ.

Также импульсные выключатели могут называться звонковыми (потому что работают как дверной звонок, он тоже отжимается после нажатия) или моностабильными (стабильны только в одном состоянии, после нажатия возвращаются в него). А классические выключатели могут называться бистабильными, но редко кто так говорит. Ещё в каталогах встречается термин «Н.О. кнопка». То есть, нормально-открытая кнопка.

Есть ещё понятие «перекидной выключатель». Это выключатель, который после нажатия кнопки отжимается обратно и замыкает цепи. При повторном нажатии размыкает цепь. Вполне может использоваться в системах Умного Дома, но у таких выключателей не сделать длительное нажатие.

Кстати, в любой системе Умного Дома мы задаём при настройке тип каждого выключателя — обычный или импульсный. Так что вполне возможно поставить и классические выключатели. Но не будет длительного нажатия и положение выключателя не будет соответствовать состоянию управляемой им лампочки.

Импульсные выключатели тоже могут быть с подсветкой. Но надо подумать, как её лучше подключить, так как в выключатель приходят не 230 вольт, а 12 или 24. Нужно использовать светодиоды на нужное напряжение.

Читайте так же:
Схема подключения выключателей без нуля

Выключатели KNX

KNX (и прочие выключатели шинных систем) — тоже проводные выключатели, но они не замыкают цепь. Внутри у них микросхема, которая нажатие выключателя преобразовывает в сигнал стандарта KNX, состоящий из адреса выключателя в сети и информации о том, что на нём нажали. Может иметь встроенный датчик температуры воздуха или чего-то ещё. Подключается к системам стандарта KNX или совместимых с ними. Может иметь экран и какие-то дополнительные элементы управления. Может быть сенсорным (производители Zennio, Gira), чаще кнопочным.

Типы выключателей в Умном Доме

Выключатель Zennio, сенсорный, KNX

Изначально производился только европейскими фирмами, сейчас появились на рынке Россия и Китай (Arlight, например).

Типы выключателей в Умном Доме

Выключатель Arlight стандарта KNX

Самые красивые из выключателей KNX, на мой взгляд — это Basalte. Сенсорные, но не пластиковые, а металлические. С большой областью касания и красивой подсветкой. Цена от 600 евро (механизм и лицевая панель).

Типы выключателей в Умном Доме

Выключатель KNX от Basalte

Если выключатели на шине KNX достаточно распространены, так как много производителей делает оборудование этого стандарта, то многие фирмы выпускают выключатели, подключаемые только к их оборудованию. Teletask, например. KNX мы можем интегрировать со многими системами, например, с Beckhoff, а закрытые системы ни с чем интегрировать не получится.

Беспроводные выключатели

Как я писал выше, обычно они сенсорные, но есть и кнопочные беспроводные. Работают на батарейках. У Noolite есть модуль, который позволяет кнопочный выключатель (импульсный или нет) сделать беспроводным и интегрировать в систему Умный Дом на оборудовании Noolite. У контроллера EasyHomePLC есть модуль связи с Noolite, позволяет к нему подключить беспроводные выключатели, силовые модули и датчики.

Delumo выпускает беспроводные сенсорные выключатели и силовые модули к ним. Силовой модуль даёт на выходе 230 вольт на свет, так что подключить его к системе Умный Дом сложно, надо ставить переходное реле, которые будет щёлкать при срабатывании.

Большой ассортимент беспроводных выключателей у Z-Wave, включает и кнопочные, и сенсорные модели, есть достаточно красивые.

Типы выключателей в Умном Доме

Выключатель Aeotec, Z-Wave, беспроводной

С системами Умный Дом на программируемом контроллере (ПЛК), лучше всего использовать кнопочные импульсные выключатели. Их легко купить любого дизайна за небольшие деньги (зависит от коллекции и материала рамки, конечно) в салонах выключателей и светильников. В магазинах стройтоваров обычно их нет, там только популярные классические выключатели.

Если вам понравился выключатель KNX, то не со всяким контроллером его можно использовать. Сам выключатель и его настройка стоят достаточно дорого, надо это учитывать. Выключателей, красивых, как KNX, но без KNX, мне пока найти не удавалось.

Cенсорные выключатели Vitrum Think Simple

Дизайнерские беспроводные сенсорные выключатели Vitrum – новое слово в управлении освещением и шторами.

сенсорные выключатели Vitrum 1

Непревзойденная элегантность итальянского дизайна сенсорных выключателей Vitrum, придающая изделиями неповторимый, притягивающий взгляд облик приятно поразит Вас.

Четкие линии, идеальная форма, строгий минималистический стиль и приятная подсветка – здесь нет ничего лишнего.

Сенсорные выключатели Vitrum выполняются в широчайшей цветовой гамме, и могут быть созданы ограниченной коллекцией с Вашим индивидуальным дизайном.

сенсорные выключатели Vitrum 2сенсорные выключатели Vitrum 3сенсорные выключатели Vitrum 4сенсорные выключатели Vitrum 5

Дизайн сенсорных выключтателей Vitrum разработан известным итальянским архитектором Marco Piva, производит продукцию компания Think Simple Spa (Италия).

Сенсорные выключатели управляются простым прикосновением.

сенсорные выключатели Vitrum 6

Существует возможность удаленного управления устройствами Vitrum с помощью специального пульта или с помощью мобильных устройств iPad/iPhone.

сенсорные выключатели Vitrum 7

Помимо этого, любой сенсорный выключатель или диммер может дистанционно, без проводов, управлять другими выключателями или диммерами, что позволяет создавать различные световые сценарии.

В основе беспроводной технологии лежит прогрессивный протокол Z-Wave, который в настоящее время все более широко используется как производителями домашней электроники и бытовой техники, так и в системах домашней автоматизации, известных как Умный дом.

Технология использует маломощные и миниатюрные радиочастотные модули, которые встраиваются в бытовую электронику и различные устройства систем освещения, климатических систем и развлекательных систем.

Z-Wave — это беспроводная радио технология, разработанная специально для дистанционного управления. В отличие от Wi-Fi и других, предназначенных в основном для больших потоков информации, Z-Wave работает в диапазоне частот до 1 ГГц и оптимизирована для передачи простых управляющих команд (например, включить/выключить, изменить громкость, яркость и т.д.), что оптимально подходит для сенсорных выключателей.

Выбор такого диапазона частот для Z-Wave обусловлен малым количеством потенциальных источников помех, что гарантирует качественную работу сенсорных выключателей и мгновенную реакцию приборов.

Дополнительными преимуществами Z-Wave являются малое потребление энергии, низкая стоимость производства и встраивания Z-Wave в различные бытовые устройства.

В мире насчитывается более 200 производителей, предлагающих товары с Z-Wave чипами или модулями. Отличительной особенностью Z-Wave является то, что все эти продукты совместимы между собой.

Читайте так же:
Hyundai accent выключатель заднего хода

сенсорные выключатели Vitrum 8

В основе решения Z-Wave лежит ячеистая сетевая технология mesh, в которой каждый узел или устройство может принимать и передавать управляющие сигналы другим устройствам сети, используя промежуточные соседние узлы. Mesh это самоорганизующаяся сеть с маршрутизацией, зависимой от внешних факторов — например, при возникновении преграды между двумя ближайшими узлами сети, сигнал пойдет через другие узлы сети, находящиеся в радиусе действия.

Зона покрытия сети расширяется простым добавлением новых устройств, которые будут работать в качестве повторителей сигнала. Таким образом, каждый сенсорный выключатель или диммер Vitrum будет являться одновременно усилителем и ретранслятором сигнала.

Благодаря этому, при минимальной излучаемой мощности одного сенсорного выключателя, можно покрыть сетью большие площади квартир, домов и даже зданий. Благодаря минимальной излучаемой мощности, стандарт Z-Wave является абсолютно безопасным для здоровья и при этом с легкостью распространяется через стены Вашего дома или квартиры.

Все устройства объединяются в единую сеть, что позволяет использовать различные сценарии, а также получить доступ к управлению возможностями системы с мобильных устройств iPhone/iPad.

Линейка продукции Vitrum включает в себя одно, двух, трех и четырехканальные сенсорные выключатели и диммеры, а также панели управления различными приводами: жалюзи, рольставнями, шторами, и другими устройствами. Каждый продукт Vitrum абсолютно самодостаточен и может работать независимо от всех остальных.

Но стоит нажатием двух кнопок на пульте управления объединить несколько таких устройств в сеть – и мы получаем систему, благодаря которой мы можем использовать различные световые сценарии, для создания атмосферы максимального комфорта и хорошего настроения в Вашем доме.

С помощью сенсорных выключателей Vitrum, Вы можете создавать не только световые сценарии, но и сложные сценарии, когда с помощью одного касания одновременно включатся различные группы света, причем некоторые из них будут отрегулированы на определенную яркость, а шторы закроются. Управление и настройка системы очень проста, поэтому Вы можете создавать и запоминать новые сценарии в любое время.

Дополнительной возможностью является сенсорный выключатель Выключить все – с помощью которого, Вы централизованно отключаете все источники освещения в доме.

В основе идеи Vitrum лежат:

  • Революционная технология
  • Простота использования
  • Стильный дизайн
  • Функциональность

Используя продукцию Vitrum можно значительно упростить электропроект в доме, сократить количество прокладываемых кабелей, и превратить ежедневную процедуру включения и выключения света в еще один источник удовольствия. Кроме того, применение сенсорных выключателей и диммеров Vitrum позволяет снизить энергопотребление и продлить срок службы ламп.

Где посмотреть сенсорные выключатели Vitrum?

В шоу-руме нашей компании вы можете посмотреть всю линейку сенсорных выключателей Vitrum. Многие элементы подключены к системе «Умный дом» для того, чтобы вы смогли оценить все достоинства этих высокотехнологичных элементов. У нас вы можете купить их, заказать проект и настройку радиосистемы.

Управляющие устройства Vitrum

Сенсорный выключатель Vitrum— предназначен для включения и выключения освещения.

Имеет два состояния, которые циклически меняют друг друга при касании сенсора: включен и выключен. Также выключатель Vitrum имеет возможность работать в режиме «кнопки» и управлять другими устройствами Vitrum : выключателями, диммерами и DIN-реечными модулями Vitrum.

Рубрика «z-uno»

Разработка Z-Wave бесшумного выключателя и автоматизация на балконе - 1

Решился балкон переделать в рабочий кабинет. Фотографий ДО и ПОСЛЕ не будет, но я расскажу об автоматизации, которую там устроил. С самого начала планировал автоматическое управление теплым полом и освещением, а уже по окончанию ремонта решил добавить еще и сенсорную панель управления на стену. Устройства выбрал с технологией Z-Wave, но в процессе использования оказалось, что меня не устраивает функционал управления освещением. Пришлось разработать свой собственный выключатель на базе платы Z-Uno 2 и твердотельных реле Сrydom.Читать полностью »

Xiaomi Aqara Switch переделываем с ZigBee на Z-Wave

Xiaomi Aqara Switch переделываем с ZigBee на Z-Wave - 1

Решил попробовать интегрировать в свою домашнюю Z-Wave автоматизацию ZigBee выключатели. Для экспериментов приобрел недорогой ZigBee выключатель на батарейках Xiaomi Aqara Smart Switch. Выглядит красиво, пластик высочайшего качества, очень приятный, клавиша выключателя с пружинным механизмом, что дает полный тактильный фидбэк.

Выключатель планировал использовать в следующих сценариях:

  • при одинарном нажатии включать/выключать ночник
  • при долгом удержании диммировать ночник
  • при двойном нажатии включать/выключать LED подсветку

Но тестирование показало, что Xiaomi Aqara Smart Switch реагирует только на одинарное нажатие. А когда я попробовал подиммировать и подержал клавишу 5 секунд, то он сбросился на заводские настройки. В таком виде Aqara Smart Switch для меня оказался бесполезным и я решил в его корпусе сделать Z-Wave выключатель со всеми нужными мне функциями.

Xiaomi Aqara Switch переделываем с ZigBee на Z-Wave - 2

Основу Z-Wave выключателя составляет Z-Uno Module — маленькая плата на которой, только Z-Wave чип и память, программируется из среды Arduino по USB. Модуль при размере 25х15х1.9 мм предоставляет доступ ко всем пинам Z-Wave чипа. На модуле есть U.FL разъем для подключения антенны, либо можно просто припаять провод 86 мм. Это та же Z-Uno только для производителей устройств.
Читать полностью »

Читайте так же:
Что такое электрические розетки выключатели

Разработка сенсорного Z-Wave выключателя на аккумуляторе со светящимися кнопками

Разработка сенсорного Z-Wave выключателя на аккумуляторе со светящимися кнопками - 1

Второй год я разрабатываю свой уникальный Z-Wave выключатель с сенсорными кнопками, который удовлетворит меня по функционалу, дизайну и стоимости изготовления.
С самого начала была цель сделать 4-х кнопочный выключатель на аккумуляторе размера 80х80 мм максимально тонким, сенсорные кнопки должны быть большие и при касании светиться целиком, а не только небольшой кружочек, как у всех. В итоге получился стильный тонкий выключатель, способный управлять любыми устройствами умного дома.
Во время разработки я решал множество задач по схемотехнике, дизайну корпуса и выбору материалов. Особенно интересным является создание самой сенсорной кнопки, которая светится целиком, но обо всем по порядку.

  • Функционал
  • Дизайн корпуса
  • Разработка печатной платы
  • Изучение рассеивателей света
  • Подбор материалов рассеивателя
  • Использование

Видео работы сенсорного выключателя в конце.
Читать полностью »

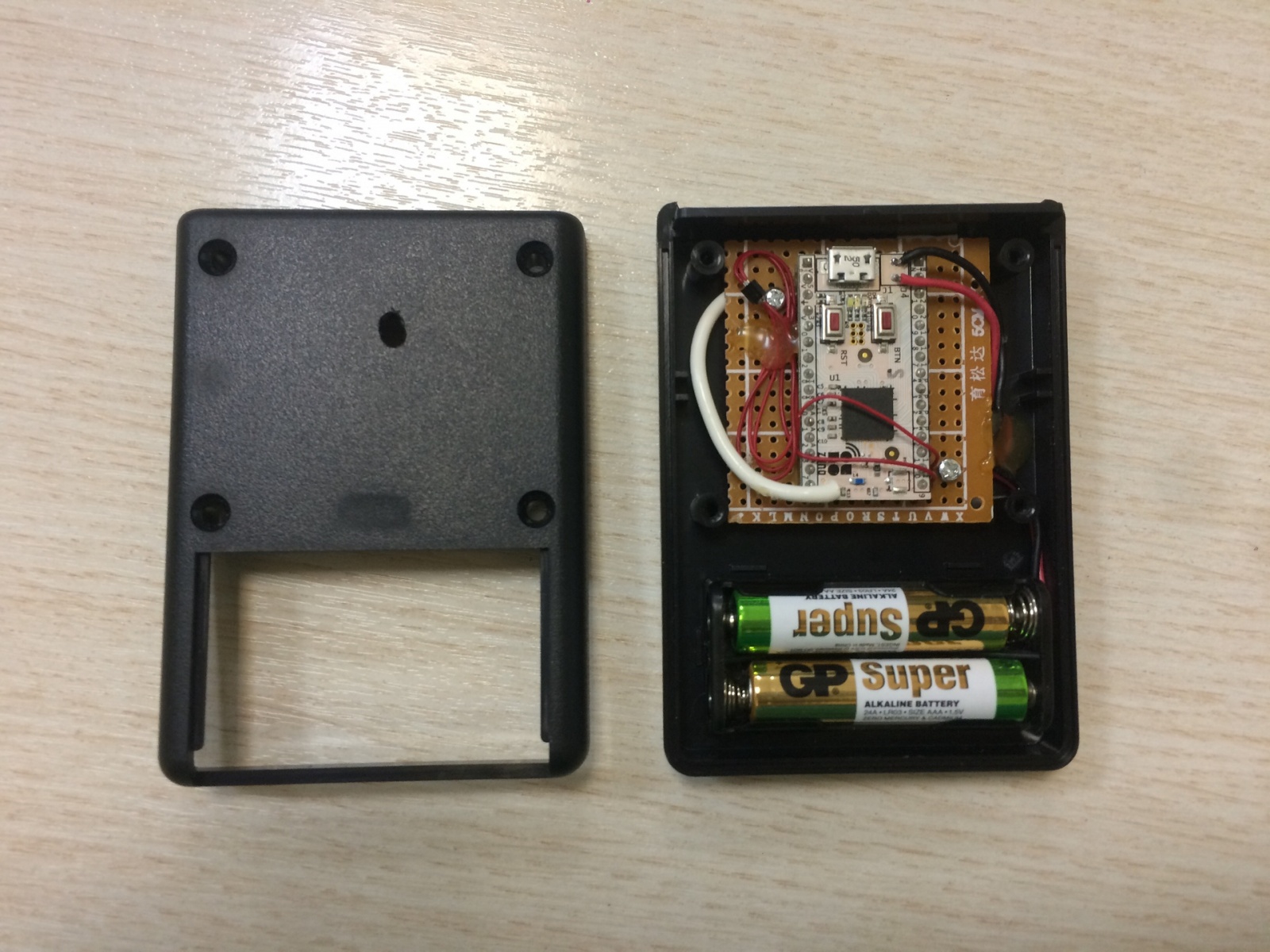

Еще один беспроводной датчик температуры и влажности. Z-Wave плата Z-Uno + Sensirion SHT20

Как положено порядочному гигу у меня есть метеостанция, которую я собрал сам из DHT22, Raspberry Pi и экранчика Nokia, это решение на постоянном питании, передающее данные по Ethernet.

Но теперь мне понадобилась мобильная метеостанция на балкон беспроводная и на батарейках.
В качестве радио модуля я использовал Z-Wave плату Z-Uno, в качестве датчика температуры и влажности решил попробовать Sensirion SHT20 работающий по I2C.

Еще один беспроводной датчик температуры и влажности. Z-Wave плата Z-Uno + Sensirion SHT20 - 1

Материалы и цены:

МатериалМагазинЦена
1Z-Wave плата Z-Uno5smart.ru3500 р
2Датчик Sensirion SHT20voltmaster.ru72 р
3Корпус Gainta G517Bvoltmaster.ru160 р
4Батарейный отсек BH421 2xAAAvoltmaster.ru14 р

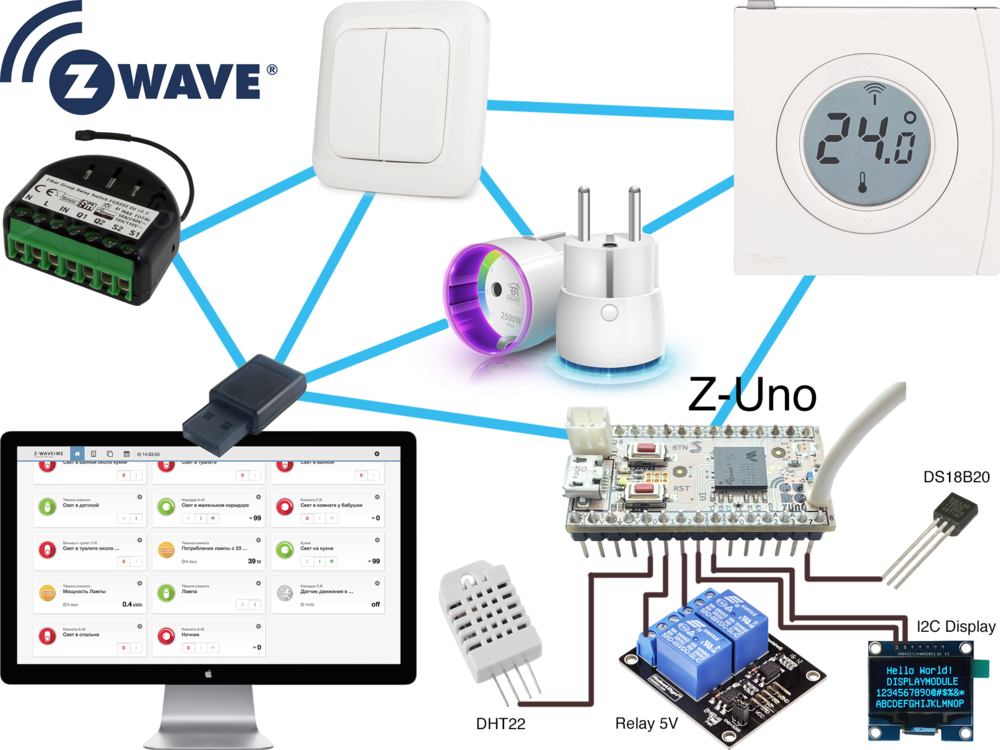

Как мы среду Arduino на 8051 натягивали, или ОС на один процесс

Как мы среду Arduino на 8051 натягивали, или ОС на один процесс - 1

Летом 2016 мы выпустили в широкую продажу нашу новую плату для разработки Z-Wave устройств — Z-Uno. Это абсолютно новаторское устройство, аналогов которому в мире Z-Wave пока нет. Учитывая большое количество программерских фишек, я решил поделиться некоторыми решениями, используемыми в Z-Uno.

Если кратко, то мы сделали упрощенную кооперативную ОС на 1 процесс на микроконтроллере семейства 8051 с API подобным Arduino.
Читать полностью »

Выключатель Gira + Z-Wave. 4-кнопочный радио выключатель на базе Z-Uno

Выключатель Gira + Z-Wave. 4-кнопочный радио выключатель на базе Z-Uno - 1

Какие задачи решает радио выключатель:

  • В комнате с готовым ремонтом переместили мебель, шкафом закрыли выключатель
  • На этапе ремонта не продумали удобный выключатель около кровати
  • В доме из бруса не эстетично тянуть наружную проводку, требуются радио выключатели, но с конкретным дизайном
  • Интеграция с существующей системой автоматизации

На данный момент существуют Z-Wave выключатели на батарейках, например Z-Wave.Me Wall Controller, но эти выключатели идут с определенным дизайном клавиш. Если вы хотите использовать выключатели Legrand, Gira и др., то тут на помощь приходит Z-Wave плата Z-Uno.
Я покажу как из обычно выключателя Gira сделать радио выключатель на батарейках, который можно установить в любое удобное место. Видео работы выключателя в конце статьи.
Читать полностью »

Разрабатываем Z-Wave устройство для управления пылесосом iRobot Roomba

Без лишних прелюдий сразу к делу. Квартира автоматизирована технологией Z-Wave, а пылесос iRobot Roomba 770 с сетью никак не связан и убирается по своему расписанию. Пришло время добавить пылесос в сеть Z-Wave! В этом мне поможет Z-Wave плата для разработчиков — Z-Uno.
Какие преимущества дает автоматизация пылесоса с помощью Z-Wave?

  • Возможность удобно настроить расписание из Веб-интерфейса
  • Получить данные с пылесоса о батареи и сенсорах
  • Управлять из мобильного приложения
  • Использовать в сценариях имитирующих присутствие человека в доме

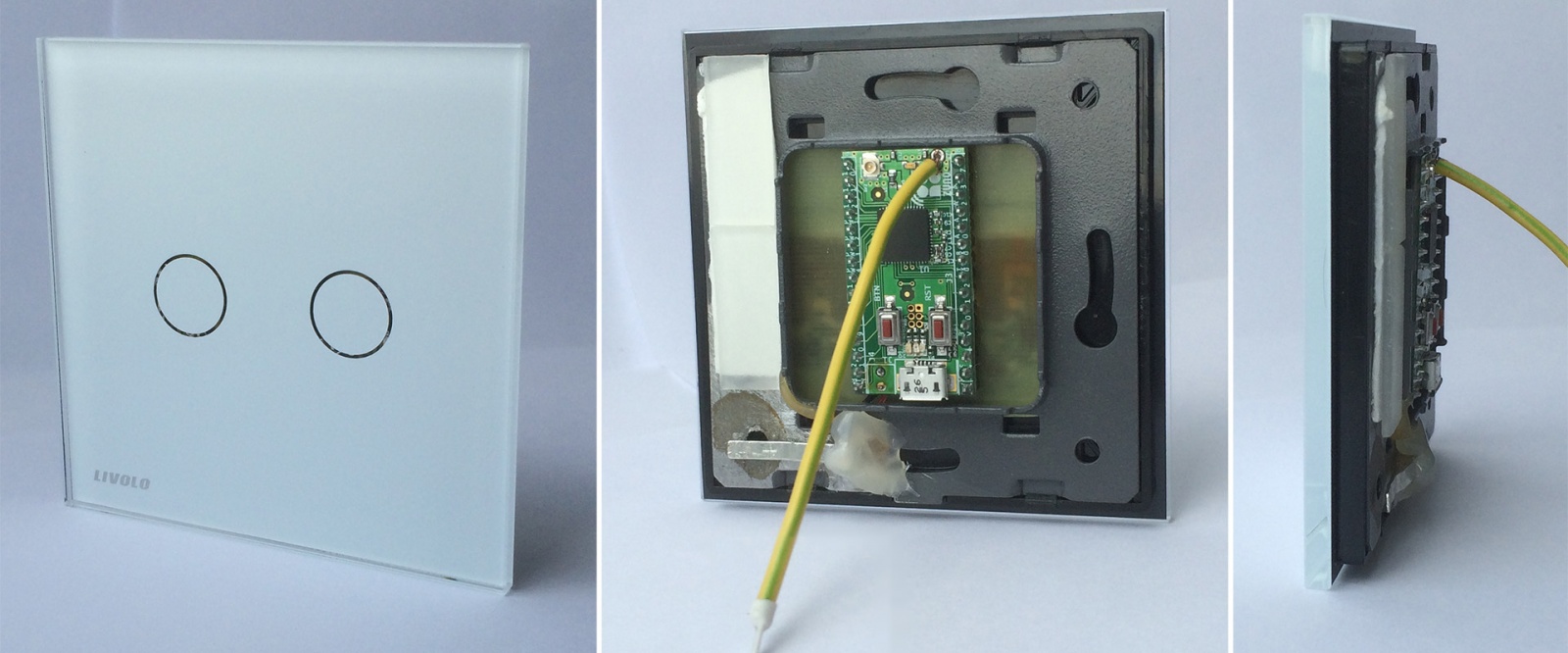

Сенсорный радио выключатель на батарейках. Livolo + Z-Uno

Сенсорный радио выключатель на батарейках. Livolo + Z-Uno - 1

Я полюбил сенсорные выключатели! Мне нравится их внешний вид, блестящее стекло, подсвечивающиеся кнопочки, смотрятся элегантно!
Т.к. моя квартира автоматизирована технологией Z-Wave, то и сенсорные выключатели должны поддерживать эту технологию. С переделкой кнопочного радио выключателя в сенсорный я справился в прошлый раз. Теперь мне нужен пульт на батарейках в виде сенсорного выключателя, который я смогу приклеить на двухсторонний скотч на кухне, чтобы дети доставали.

Если вы можете себе позволить выключатель за 20К ₽, обратите свое внимание на Z-Wave продукцию Vitrum
Сенсорный радио выключатель на батарейках. Livolo + Z-Uno - 2

Если вы хотите свой уникальный сенсорный выключатель, да еще и не дороже 4К ₽, добро пожаловать под кат.
Читать полностью »

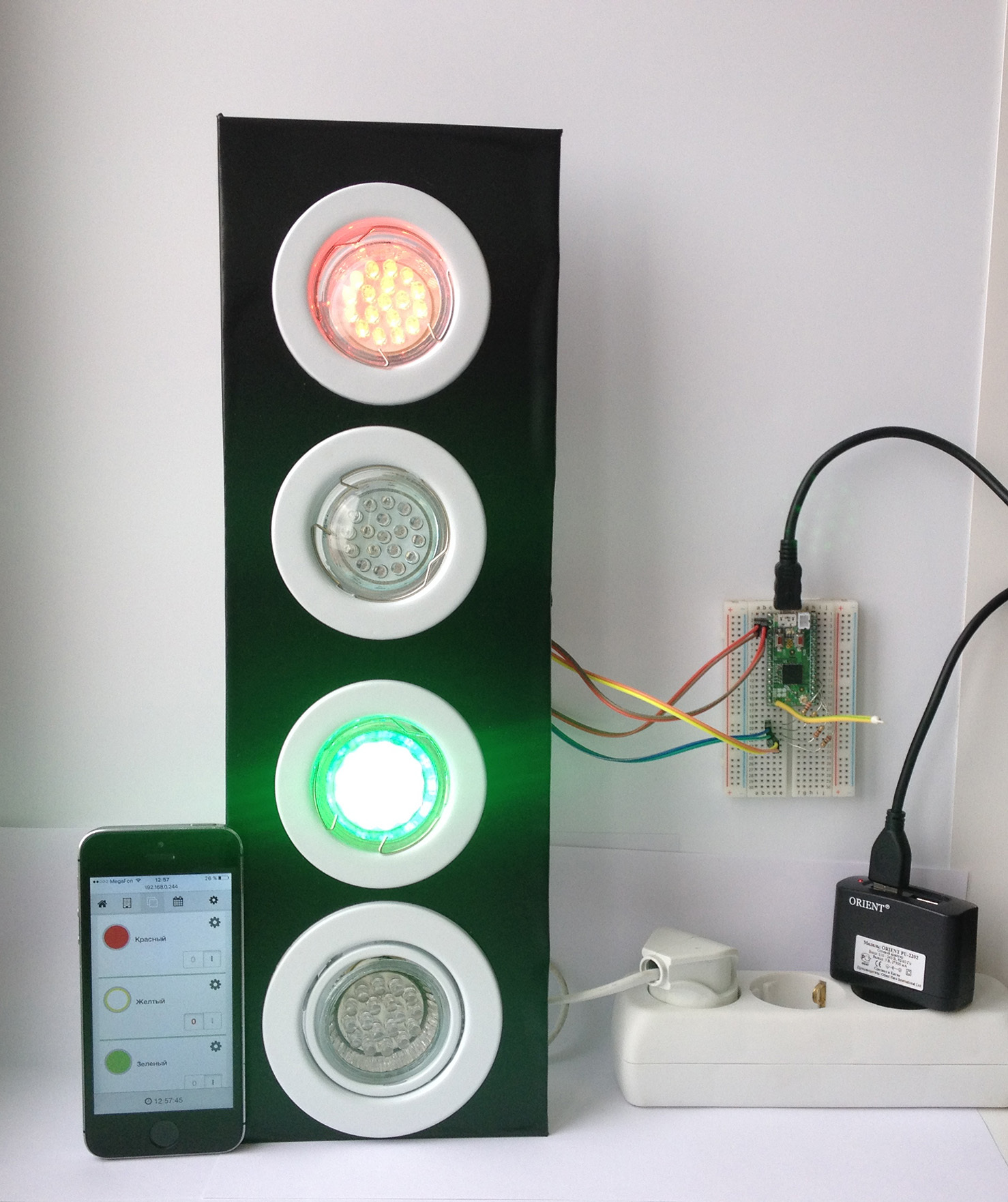

Z-Wave светофор на базе платы Z-UNO

Z-Wave светофор на базе платы Z-UNO - 1
Для детской игры мне нужен светофор с радио управлением. У меня уже есть Z-Wave контроллер RaZberry, поэтому и светофор я решил сделать с управлением по Z-Wave. Суть проста: 4 разноцветные лампочки управляются с помощью 4-х реле (четвертая — синяя, режим турбо).
Для разработки своего Z-Wave устройства с 4-мя реле я выбрал плату Z-UNO второй версии, которая стала более компактная.

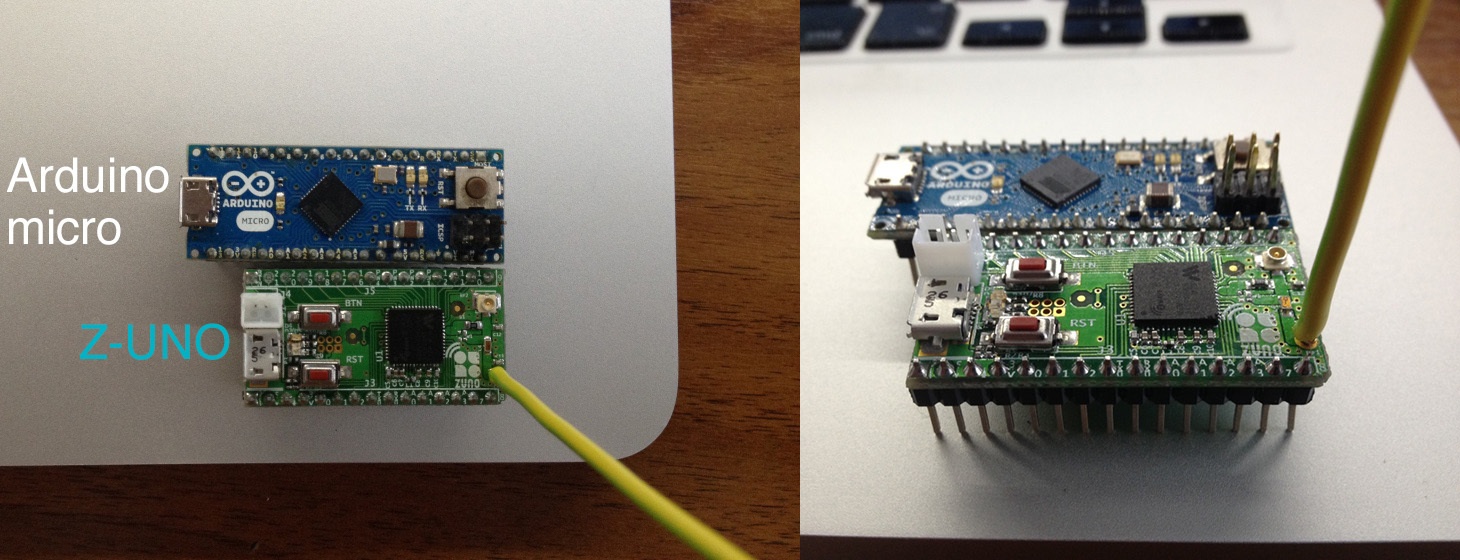

Z-Wave светофор на базе платы Z-UNO - 2
Программирование и заливка прошивки осуществляются в Arduino IDE. Для работы с Z-Wave к синтаксису Arduino добавлены специфичные Z-Wave функции.
Читать полностью »

Читайте так же:
Прибор для прогрузки автоматических выключателей сатурн

Делаем собственное Z-Wave устройство на базе Z-Uno

Протокол Z-Wave весьма популярен, и существует огромное множество совместимых устройств. Однако все, кто когда либо автоматизировал своё жилище, сталкивались с тем, что чего-то таки не хватает.

Кому-то не хватает датчика давления, кому-то датчика дождя, кому-то хочется устройство на 6 реле в одном корпусе, да ещё и на батарейках. А кому-то просто нужно управлять через Z-Wave пылесосом iRobot Roomba.

Но всего этого нет в Z-Wave (да и в других протоколах тоже), и производители не торопятся осуществлять все ваши мечты.

Делаем собственное Z-Wave устройство на базе Z-Uno - 1

Мы услышали вашу боль и создали идеальный комбайн. Встречайте Z-Uno, которая сочетает простоту и универсальность. Z-Uno — это Arduino в мире Z-Wave. На этой плате вы можете собрать все ваши устройства мечты и многое другое.
Читать полностью »

Z wave сенсорные выключатели

Давно мечтал дома установить сенсорный выключатель, мечта сбылась, когда мне подарили недорогой сенсорный выключатель FD Electronics. Выглядит красиво, работает отлично. Но это просто выключатель, а у меня умный дом на базе Z-Wave и конечно я захотел интегрировать его в свою систему.

У FD Electronics, Livolo и DeLumo есть радио выключатели работающие на частотах 433МГц и 868МГц соответственно, но интегрировать их в умный дом не получится. Эти выключатели работают только с пультами этих же производителей, управления с компьютера нет, обратной связи нет, т.е. если кто-то включит свет я об этом не узнаю.

Было принято решение скрестить ежа с ужом мой кнопочный радио выключатель Z-Wave.Me Dimmer с сенсорным выключателем FD Electronics. Изучив схемы обоих выключателей, я решил выкинуть силовую часть сенсорного выключателя и использовать только корпус и сенсорную панель, а от своего Z-Wave выключателя взять силовую и радио часть. Суть переделки заключается в замене механических кнопок на сенсорные, этот способ подходит к выключателю любой технологии.

Сенсорный радио выключатель на батарейках. Livolo + Z-Uno


Я полюбил сенсорные выключатели! Мне нравится их внешний вид, блестящее стекло, подсвечивающиеся кнопочки, смотрятся элегантно!
Т.к. моя квартира автоматизирована технологией Z-Wave, то и сенсорные выключатели должны поддерживать эту технологию. С переделкой кнопочного радио выключателя в сенсорный я справился в прошлый раз. Теперь мне нужен пульт на батарейках в виде сенсорного выключателя, который я смогу приклеить на двухсторонний скотч на кухне, чтобы дети доставали.
Если вы можете себе позволить выключатель за 20К ₽, обратите свое внимание на Z-Wave продукцию Vitrum

Голосовое управление умным домом Z-Wave и не только. Homekit + Siri. Инструкция

  1. Контроллер RaZberry или любой компьютер с ПО Z-Way
  2. Пара Z-Wave девайсов, а в прочем и любые WiFi лампочки подойдут

SWIPE — фоторамка с функцией управления освещением жестами


Понты дороже денег. Чего только не придумают, чтобы побаловать любителей необычных гаджетов. Сейчас на рынке уйма фото-рамок, которые умеют показывать фотки с флешки или из facebook, но фото-рамка с помощью которой одним взмахом руки можно выключить весь свет в доме, такого еще не было! Компания Fibaro, известная своими красивыми гаджетами для умного дома, выпустила абсолютно новый продукт — SWIPE.

Автоматизация бассейна с модулем сбора данных NEVOTON DMC-5.1.1-Z


Рис.1 Система водообмена бассейна

Большое распространение в современном загородном строительстве получили частные бассейны с оборотной системой водообмена. Это система, при которой насос работает постоянно и вода циркулирует непрерывно по замкнутому контуру, проходя последовательно через фильтр, теплообменник и систему водоподготовки.

Фильтр производит механическую очистку воды от загрязнений, теплообменник нагревает воду до комфортной температуры, система водоподготовки обеспечивает необходимую концентрацию химически активных веществ для дезинфекции воды и задания нужного уровня кислотности pH.

И, если система водоподготовки, как любая ответственная система, строится на уже существующих специализированных контроллерах, таких как, например, Bayrol Pool Relax, то вся остальная система водообмена чаще делается пассивной: циркуляционный насос работает непрерывно, количество воды в системе не меняется и не контролируется.

В лучшем случае, устанавливают шаровой вентиль, управляемый от термостата, для поддержания заданной температуры воды.

Данную систему можно улучшить, используя модуль сбора данных NEVOTON DCM-5.1.1-Z. Он предназначен для измерения аналоговых сигналов от различных датчиков, передачи результатов измерений по беспроводной сети связи стандарта Z-Wave и коммутации электрических сетей напряжением до 275 В. Его применение позволит включить систему водообмена бассейна в систему домашней автоматизации стандарта Z-Wave.

голоса
Рейтинг статьи
Ссылка на основную публикацию
Adblock
detector
